JIS F2320 B형 행동 양식 수평선상인 개구 카고 오일 탱크 해치 커버 해양 준비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
| 문서: | Marine Swing type oil tank ...94.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | TT, L/C 등 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| Standard: | JIS F 2320-2003 | Material: | Mild Steel, Stainless Steel, Duplex Stainless Steel, Aluminium, |
|---|---|---|---|
| Packing Materials: | Neoprene, NBR ,Hi - NBR, Viton, Teflon | Test: | Hydraulic Pressure Test, Hose Test, Chalk Test |
| Dimension: | As Standard or Customized, As client’s drawing | Application Type: | Water-tight, Weather-tight, Gas Tight, Oil-tight |
| Open Type: | Hand Wheel Quick Operate | Closing Type: | Hinged |
| Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available. | Classification Certificates: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| 강조하다: | CCS JIS F2320 오일 타이트 해치 커버,JIS F2320 오일 타이트 해치 커버,JIS F 2320-2003 해양 해치 커버 |
||
제품 설명

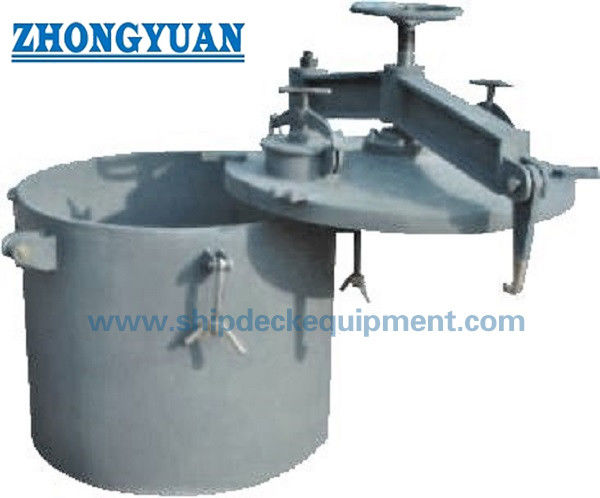

JIS F2320 B형 수평 개방형 화물 오일 탱크 래치 커버
설명:
해양유 밀착 래치는 주로 석유 화물 탱크에 개인 검사 및 출입 시 정류를 위해 사용되며, 석유 및 가스 밀착성. 필터는 침식 방지 재료로 만들어집니다.변속기 부품은 일반적으로 구리 합금으로 만들어집니다., 뚜?? 이 열리고 닫혀서 발생하는 불꽃을 피하기 위해. 기름 밀착 뚜?? 뚜?? 유형은 원형 및 타원형입니다.150mm 미만 지름의 관측 구멍이 래치 덮개와 함께, 관측 구멍은 기름 막히는 뚜?? 닫기 장치와 화재 구리 망으로 장착되어 있습니다.
주요 기술 사양:
- 표준: JIS F 2320-2003
- 재료: 가벼운 강철, 스테인리스 강철, 듀플렉스 스테인리스 강철, 알루미늄,
- 포장재: 네오프렌, NBR, Hi-NBR, 비톤, 테플론
- 시험: 수압 압력 시험, 튜브 시험, 크레이크 시험
- 차원: 표준 또는 사용자 정의, 클라이언트의 그림,
- 용도 종류: 방수성, 기상성, 가스성, 기름성,
- 개방형: 핸드 휠 빠른 작동
- 닫기 유형: 힌지
- 표면 처리: S2.5에 모래 블래싱 + 에포кси 상점 프라이머의 1 층, 닦은, 젤리화, 사용자 정의 표면 처리 가능합니다.
- 분류 인증서: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
주요 기술 매개 변수
| 명목 규모 | D | D1 | H | R | D2 | A | A1 | A2 | B | H3 | h1 | ||||
| 760 | 760 | 731 | 180 | 760 | 710 | 491 | 436 | 425 | 70 | 144 | 90 | ||||
| 910 | 910 | 881 | 200 | 910 | 860 | 566 | 506 | 500 | 80 | 164 | 100 | ||||
| 1220 | 1 220 | 1 191 | 240 | 1220 | 1170 | 721 | 656 | 695 | 95 | 204 | 115 | ||||
| 명목 규모 | L | F1 | d1 | d2 | F | a1 | d3 | d20 | d19 | E | r1 | r2 | |||
| 760 | 320 | 13 6 | 110 | 60 | 130 | 85 | 72 | 61 | 62 | 40 | 75 | 55 | |||
| 910 | 330 | 146 | 120 | 70 | 140 | 90 | 82 | 71 | 72 | 50 | 80 | 60 | |||
| 1220 | 340 | 156 | 130 | 80 | 150 | 100 | 94 | 81 | 82 | 60 | 85 | 65 | |||
| 명목 규모 | r1 | r4 | r5 | d5 | d6 | d7 | d8 | d9 | dl8 | d10 | d11 | d12 | d13 | L1 | L2 |
| 760 | 125 | 92 | 57 | 66 | 40 | 106 | 150 | 186 | 190 | 64 | 39 | Tr38×7 | 30 | 278 | 197 |
| 910 | 130 | 97 | 62 | 70 | 44 | 110 | 154 | 190 | 194 | 68 | 43 | Tr42×7 | 34 | 288 | 207 |
| 1220 | 135 | 102 | 67 | 76 | 50 | 116 | 160 | 196 | 300 | 74 | 49 | TR48×8 | 39 | 303 | 222 |
| 명목 규모 | d14 | d15 | d16 | d17 | Y | h2 | b1 | b3 | H1 | h3 | h4 | 참고자료 무게 |
|||
| 760 | 60 | M58X2 | 76 | 105 | 60 | 110 | 84 | 64 | 188 | 100 | 115 | 314 | |||
| 910 | 64 | M62X2 | 80 | 109 | 65 | 120 | 85 | 58 | 188 | 100 | 115 | 383 | |||
| 1220 | 72 | M70X2 | 86 | 115 | 72 | 135 | 94 | 50 | 208 | 120 | 135 | 535 |
JIS F2320 B형 수평 개방 화물 오일 탱크 래치 커버 해상 장비
