제품 개요

JIS F 2014 AF 개방형 두 롤러 선박측 페어리드 (JIS F 2014 AF open type two-roller shipside fairlead) 는 선박 옆, 둥지 또는 갑판 가장자리 부근에 사용되는 선박 매어 로프 가이드이다.그 개방 된 배열은 매킹 라인이 상단 쪽에서 페어 리드 안으로 들어가 두 회전 롤러를 통과 할 수 있습니다., 로프 경로를 안내하고 선박 구조에 대한 직접적인 마찰을 줄이는 데 도움이됩니다.

이 페이지는 오픈 타입 두 롤러 페어리드의 캐스팅 롤러 버전에 작성되었습니다. JIS F 2014에서 AF는 두 롤러를 가진 오픈 타입 페어리드를 의미합니다.AS는 두 개의 철강판으로 만든 롤러를 가진 개방형 페어리드를 의미합니다.제안 및 생산을 위해 최종 롤러 재료, 샤프트 재료, 표면 처리, 설치 도면 및 인증 범위는 배 사양에 따라 확인되어야합니다.

빠른 사양

• 제품 종류: 열린 타입의 두 롤러 선박 패어리드 → 열린 로프 입구 장치가 필요한 선박 매어 로프 안내에 적합합니다.

• 표준 및 유형: JIS F 2014-1987 AF → 표준 유형 분류에 따라 두 개의 주사기를 가진 개방형 페어리드.

• 명목 크기 범위: AF 유형에 대한 150 ~ 400 → 용기 도면, 로프 배치 및 설치 공간에 따라 선택됩니다.

• 롤러 배열: 2 롤러 → 표준 선박 기착역에 간단한 로프 리드 경로를 제공합니다.

• 주요 차원: D, L, l 및 l1 → 웹 페이지 도면, 조선소 레이아웃 검사 및 문의 확인을위한 주요 값.

• 참고 로프 데이터: 와이어 로프 및 섬유 로프 값은 표준 테이블에서 제공됩니다 → 이러한 참조는 제품 SWL 또는 파기 부하로 작성되어서는 안됩니다.

• 설치 위치: 선박 옆 / 장벽 / 갑판 가장자리 매킹 지역 → 주변 선박 구조 및 강화는 조선소 또는 설계 사무실에 의해 확인되어야합니다.

• 제조 초점: 주사기 표면, 부드러운 로프 접촉 반지름, 자유로운 롤러 회전, 샤프 / 부시 적합, 부식 보호 및 유지 관리 가능한 조립.

주요 기술 매개 변수

JIS F 2014 AF 오픈 타입의 두 롤러 선박측 페어플레드의 주요 웹 페이지 크기. 다른 내용이 명시되지 않는 한 크기는 mm입니다.참조 로프 데이터는 초기 선택만을 위한 것이며 배의 매킹 장치와 비교해야 합니다..

주요 표의 철사선 기준 값은 표준 철사선 열에 따라 배열됩니다.정밀한 로프 구조와 로프 지름은 배 매킹 설계 또는 프로젝트 사양에 의해 확인되어야 합니다.

선택 및 조사 가이드

• 단계 1: JIS F 2014 AF 오픈 타입의 두 롤러 선박 옆 페어 리드 및 nominal 크기 150 / 200 / 250 / 300 / 350 / 400를 배 도면에 따라 확인합니다.

• 단계 2: 프로젝트가 AS 철강판 제조 롤러 유형 대신 AF 주사 롤러 유형을 필요로하는지 확인합니다.

• 단계 3: 로프 종류, 로프 지름, 매킹 라인 방향, 배 옆 설치 위치 및 사용 가능한 설치 공간을 확인합니다.

• 단계 4: 생산 전 롤러, 프레임, 샤프트, 부시, 고정 장치 및 막기 부품에 대한 재료 요구 사항을 확인합니다.

• 단계 5: 표면 처리를 확인합니다: 블래싱 및 샵 프라이머, 최종 코팅, 가루 된 마무리, 닦은 스테인레스 스틸 표면 또는 기타 지정 된 처리가 필요합니다.

• 단계 6: 표기 전에 인증서의 범위를 확인합니다: 제조자 인증서, 재료 인증서, 클래스 인증서, 증인 검사 또는 프로젝트 특정 승인.

• 단계 7: 수량, 배송 목적지, 필요한 배송 시간, 설치 도면 및 사용 가능한 경우 참조 사진을 제공하십시오.

구조

Open fairlead frame | Two cast rollers | Roller shaft / pin | Bush or bearing contact area | Stopper and nut arrangement | Shipside mounting interface | Smooth rope-contact surface | Painted or specified surface treatment

캐스팅, 로테이션 및 엔지니어링 장점

• 개방형 배열은 상단쪽에서 직접 로프 입력을 허용하며, 잠수선 또는 이동 중에 잠수선 선도 각도가 변화하는 선박 부착역에서 유용합니다.

• 두 개의 롤러 는 매킹 라인을 안내 하며, 밧줄 이 담요, 껍질 가장자리, 또는 갑판 구조 와 직접 접촉 하는 것 을 줄이는 데 도움 이 된다.

• 주사용 롤러 는 로프 접촉 표면 에 가려지고 부드럽게 해야 로프 접촉 을 줄이고 로프 보호 를 지원 할 수 있다.

• 롤러 회전이 조립 후 확인되어야 하므로 매킹 작업 중 로프가 마찰을 줄일 수 있습니다.

• 셰프트, 부시, 막, 견과류 및 기름과 관련된 부품은 공급된 도면 및 프로젝트 요구 사항에 따라 검사 및 유지 보수를 위해 배치되어야합니다.

• 선박 부근 장착 구조와 지역 강화, 로프 리드 각도 및 조선소 설치 세부 사항과 함께 확인해야합니다.

• 이 페이지에서는 참조 로프 데이터를 SWL, MBL, 파기 부하 또는 테스트 부하로 취급하지 않고 선택 참조로 취급합니다.

사용자 지정 속성

• 표준: JIS F 2014-1987 → 조선소 또는 소유자 사양에 따라 JIS 선적 페어리드 차원이 요구되는 경우 사용.

• 타입: AF 오픈 타입 2 롤러 페어리드 → 배 옆 턱 로프 안내용 롤러 버전.

• 명목 크기: 150 / 200 / 250 / 300 / 350 / 400 → 배 도면, 로프 경로 및 설치 공간에 따라 선택 합니다.

• 롤러 배열: 두 개의 롤러 → 닫힌 상부 프레임없이 표준 선박 로프 방향 제어에 적합합니다.

• 재료: 유연 롤러 재료 및 철강 구조 재료는 확인되어야 합니다 → 최종 재료는 주문 사양과 적용 가능한 표준 요구 사항을 따르습니다.

• 설치: 선박 옆 / 장벽 / 갑판 가장자리 위치 → 로컬 함체 강화 및 장착 세부 사항은 도면을 통해 확인해야합니다.

• 표면 처리: 일반적인 해양 관행으로 폭발 및 작업 프라이머 → 최종 코팅, 진료 또는 롤링은 고객의 요구에 따라됩니다.

• 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 클래스 검사 및 인증 수준은 표기 전에 확인해야합니다.

어떻게 작동 합니까?

Mooring rope approaches the shipside fairlead → Rope enters the open two-roller arrangement → Rotating cast rollers guide the rope path → Contact friction against ship structure is reduced → Local force is transferred through the fairlead mounting structure to the ship hull structure

신청서

화물선. 대량 운송선. 탱커. 컨테이너선. tarikboats. 워크보트. 바르크. 선박 기착역.

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

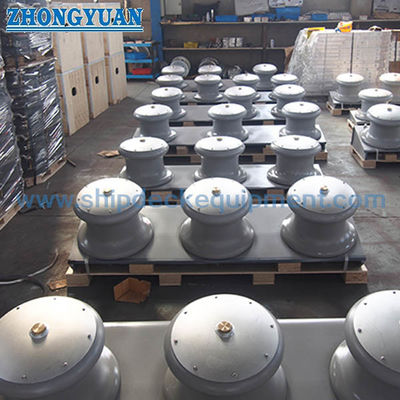

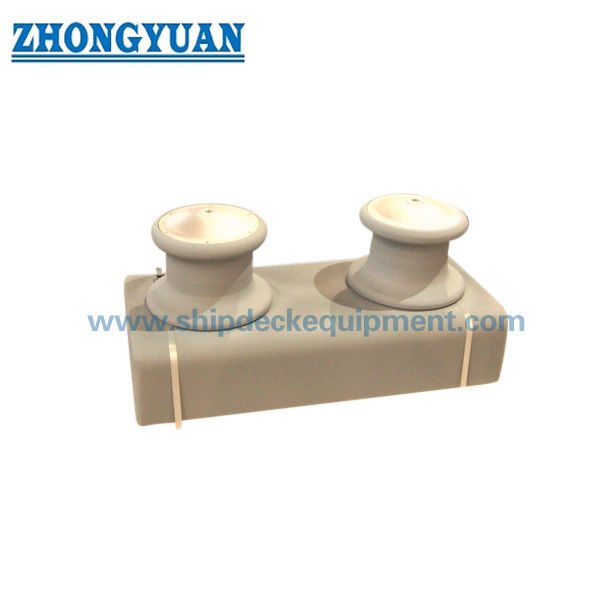

그림 & 사진

FAQ

Q1: JIS F 2014의 AF와 AS의 차이점은 무엇입니까?

A1: AF는 부착 롤러와 함께 열린 유형의 두 롤러 페어리드이며 AS는 철판으로 제조 된 롤러와 함께 열린 유형의 두 롤러 페어리드입니다.올바른 유형은 용기 도면과 프로젝트 사양을 따라야합니다..

Q2: 테이블의 참조 로프 지름은 SWL 또는 MBL로 사용할 수 있습니까?

A2: 아닙니다. 로프 지름 값은 표준 테이블에서 선택 참조입니다. 그들은 제품 SWL, MBL, 깨기 부하 또는 시험 부하로 작성되어서는 안됩니다.부하 승인은 배 기착 설계 및 프로젝트 요구 사항에 따라 확인되어야 합니다..

Q3: 인용 전에 어떤 정보가 필요합니까?

A3: JIS F 2014 AF 유형, 명목 크기, 로프 지름, 재료, 표면 처리, 양, 설치 도면, 인증서 요구 사항, 배송 목적지 및 필요한 배송 시간을 확인합니다.
