150–450mm 폐쇄형 2롤 선측 계선기 | JIS F 2014-1987 Type BF/BS 선박 계류용
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | JIS F 2014-1987 | 유형: | BF&BS 폐쇄형 |
|---|---|---|---|
| 롤러 직경: | 150~450mm | 어떤 롤러.: | 2개 롤러 |
| 롤러 웨이트: | 21.2~230kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 강조하다: | 선박용 펠리드 롤러,선박 매킹 장비 롤러,폐쇄형 선박용 펠리드 롤러 |
||
제품 설명

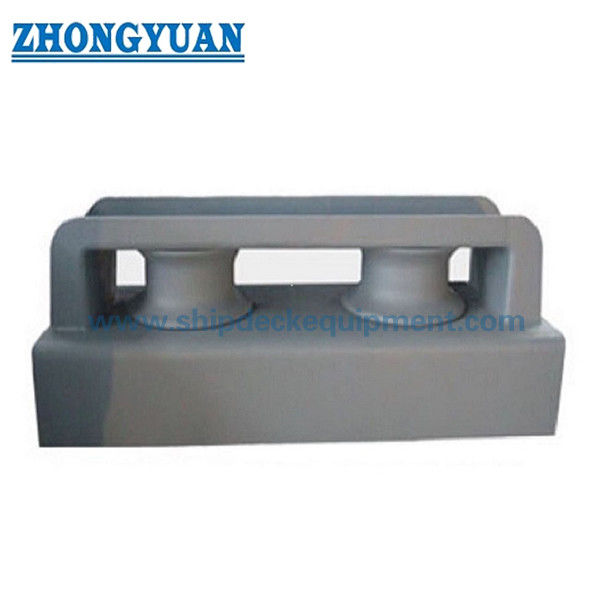

150~450mm 폐쇄형 두 롤러형 선박 패어리드
제품 개요
JIS F 2014 양식 BF BS 두 개의 롤러를 갖춘 폐쇄형 선박측 페어리드는 선박 옆구리 및 갑판 앵커 부위의 앵커 로프의 방향을 변경하고 안내하도록 설계되었습니다.닫힌 프레임은 로프 경로를 제어하고 매킹 작업 중에 로프 점프의 위험을 줄이는 데 도움이됩니다두 개의 롤러가 매끄러운 로프 안내를 제공하며 철 로프, 마닐라 로프 및 나일론 로프의 마모를 줄이는 데 도움이됩니다.
이 페이지는 닫힌 유형의 두 롤러 구성에 초점을 맞추고 있습니다.그것은 구조가 더 컴팩트하고 로프 경로가 더 제어되기 때문에 개방형 유형의 페어리드 및 3 롤러 폐쇄형 페어리드와 다릅니다.이 제품은 JIS F 2014-1987에 따라 150mm에서 450mm까지 롤러 지름과 프로젝트 요구 사항에 따라 사용자 정의 된 재료 또는 표면 처리 옵션을 제공 할 수 있습니다.
빠른 사양
- 기술 표준: JIS F 2014-1987 → 이 일본 표준 선박 부근 페어 리드의 생산 및 차원 참조로 사용됩니다.
- 타입: BF & BS 폐쇄형 → 제어된 고정 로프 안내를 위한 폐쇄형 프레임 설계
- 롤러 지름: 150~450mm → 로프 크기, 로프 경로 및 선박 매어 배치에 따라 선택됩니다.
- 롤러 양: 2 롤러 → 콤팩트 폐쇄형 로프 방향 변경 및 안내에 적합합니다.
- 롤러 무게 범위: 21.2~230 kg → 이 제품군에 대한 기준 무게 범위
- 적용 가능한 로프: 와이어 로프, 마닐라 로프 및 나일론 로프 → 선박 정박 관행 및 로프 사양에 따라 선택됩니다.
- 재료: 가벼운 철강, C-Mn 철강, 스테인리스 철강, 주사 철강 또는 노두럴 주사 철강 → 강도, 부식 및 프로젝트 요구 사항에 따라 선택됩니다.
- 표면 처리: Sa2.5까지 모래 분쇄 + 에포кси 공장 프라이머의 1 층, 젤리화, 닦거나 사용자 정의 처리 → 해양 부식 보호 요구 사항에 따라 선택됩니다.
- 사용자 정의: 사용 가능 → 재료, 코팅 및 프로젝트 특정 세부 사항은 도면 및 클래스 요구 사항에 따라 확인 될 수 있습니다.
주요 기술 매개 변수
다음 표는 JIS F 2014 양식 BF BS의 폐쇄형 두 롤러 선박 선박 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박용 선박 선박용 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박 선박
| 명목 다이아. | D (mm) | L (mm) | I (mm) | I2 (mm) |  |
| 150 | 150 | 1020 | 420 | 300 | |
| 200 | 200 | 1190 | 530 | 330 | |
| 250 | 250 | 1430 | 640 | 395 | |
| 300 | 300 | 1610 | 750 | 430 | |
| 350 | 350 | 1890 | 860 | 515 | |
| 400 | 400 | 2100 | 970 | 565 | |
| 450 | 450 | 2360 | 1080 | 640 |
1닫힌 타입 Cast-iron 롤러 페어리드 - 주요 웹사이트 차원
| 명목 다이아 |
D | D1 | D2 | D3 | D4 (부시) |
H | h | B | L | L1 | L2 | L3 | D7 | D8 | 롤러 질량 kg |
지원 BF kg |
지원 DF kg |
| 150 | 150 | 240 | 220 | 100 | 61 | 160 | 58 | 220 | 200 | 75 | 50 | 75 | 100 | 62 | 28.5 | 43.6 | 53.8 |
| 200 | 200 | 310 | 280 | 120 | 76 | 190 | 67 | 280 | 230 | 75 | 50 | 75 | 120 | 77 | 56.9 | 74.4 | 103 |
| 250 | 250 | 380 | 340 | 140 | 87 | 220 | 77 | 340 | 270 | 100 | 75 | 100 | 140 | 87 | 97.9 | 89.9 | 132 |
| 300 | 300 | 440 | 400 | 180 | 102 | 240 | 86 | 400 | 300 | 100 | 75 | 100 | 180 | 102 | 142 | 168 | 236 |
| 350 | 350 | 500 | 455 | 220 | 117 | 260 | 95 | 460 | 350 | 110 | 90 | 125 | 220 | 117 | 211 | 217 | 306 |
| 400 | 400 | 560 | 520 | 260 | 128 | 280 | 105 | 520 | 400 | 110 | 90 | 125 | 260 | 128 | 284 | 294 | 415 |
밀폐형 철판 가공 롤러 페어리드 - 주요 웹사이트 차원
| 명목 다이아 |
D | D1 | D2 | D3 (부시) |
H | h | B | L | L1 | L2 | L3 | D7 | D8 | 롤러 질량 kg |
지원 BSkg |
지원 DS kg |
| 150 | 150 | 240 | 220 | 61 | 160 | 58 | 220 | 200 | 75 | 50 | 75 | 100 | 62 | 21.2 | 43.6 | 53.8 |
| 200 | 200 | 310 | 280 | 76 | 190 | 67 | 280 | 230 | 75 | 50 | 75 | 120 | 77 | 35.0 | 74.4 | 103 |
| 250 | 250 | 380 | 340 | 87 | 220 | 72 | 340 | 270 | 100 | 75 | 100 | 140 | 87 | 52.1 | 89.9 | 132 |
| 300 | 300 | 440 | 400 | 102 | 240 | 86 | 400 | 300 | 100 | 75 | 100 | 180 | 102 | ∙ | ∙ | ∙ |
| 350 | 350 | 500 | 455 | 117 | 260 | 95 | 460 | 350 | 110 | 90 | 125 | 220 | 117 | ∙ | ∙ | ∙ |
| 400 | 400 | 560 | 520 | 128 | 280 | 105 | 520 | 400 | 110 | 90 | 125 | 260 | 128 | ∙ | ∙ | ∙ |
| 450 | 450 | 620 | 580 | 141 | 290 | 105 | 580 | 450 | 125 | 100 | 150 | 280 | 141 | ∙ | ∙ |
∙ |
선택 가이드
단계 1: 페어리드 타입을 확인합니다 = BF & BS 닫힌 타입 → 잠착 로프가 열린 롤러 가이드 대신 제어 된 닫힌 로프 경로가 필요한 경우 이 제품을 선택합니다.
단계 2: 롤러 지름 = 150~450 mm → nominal diameter를 로프 크기와 로프 굽기 경로 및 배 옆 매킹 배치와 일치시키는 것을 확인합니다.
단계 3: 롤러 번호 = 2 롤러 → 3 롤러 레이아웃이 필요하지 않은 컴팩트 방향 변경 및 로프 안내에 적합한 것을 확인합니다.
단계 4: 로프 유형을 확인합니다 = 철 로프, 마닐라 로프 또는 나일론 로프 → 다른 로프 재료는 다른 표면 마무리 및 롤러 접촉 품질을 요구할 수 있습니다.
단계 5: 재료를 확인하십시오 = 부드러운 강철, C-Mn 강철, 스테인리스 강철, 주사 강철 또는 노듀러 주사 철 → 프로젝트 사양, 부식 환경 및 클래스 요구 사항에 따라 선택하십시오.
단계 6: 코팅을 확인합니다 = Sa2.5 + 에포시 상점 프라이머, 젤리화, 닦거나 사용자 정의 → 조선소 페인트링 시스템 및 해양 노출 조건에 따라 표면 처리를 선택하십시오.
단계 7: 인증 요구 사항을 확인합니다 = 프로젝트 클래스 인증서 또는 제조자 시험 인증서 → 요약 및 생산 전에 필요한 분류 사회에 문의하십시오.
구조
닫힌 프레임 두 개의 안내 롤러 롤러 샤프트 측면 지원 구조 기저 / 장착 구조 로프 접촉 표면 보호 표면 처리
디자인 과 품질 이점
- 닫힌 형태의 구조는 작동 중 가이드 경로 내에서 매킹 로프를 유지하는 데 도움이됩니다.
- 두 롤러 구성은 콤팩트한 배열로 매끄러운 로프 방향 변경을 제공합니다.
- 부드러운 롤러 및 프레임 접촉 표면은 매킹 작업 중에 로프 마모를 줄이는 데 도움이됩니다.
- 재료 옵션은 부드러운 강철, C-Mn 강철, 스테인리스 강철, 주사 강철 및 노들러 주사 철 등 다양한 프로젝트 요구 사항을 지원합니다.
- 표면 처리 옵션은 조선소 코팅 요구 사항과 해양 부식 보호 요구 사항과 일치 할 수 있습니다.
- 제조는 JIS F 2014-1987 및 프로젝트 드로잉 요구 사항에 따라 구성 될 수 있습니다.
사용자 지정 속성
- 기술 표준: JIS F 2014-1987 → 생산 및 차원 기준 표준을 확인합니다.
- 제품 유형: BF & BS 폐쇄형 → 제어된 로프 안내를 위한 폐쇄된 프레임 구성을 식별합니다.
- 롤러 지름: 150~450mm → 로프 루트와 매킹 배치를 일치시키는 주요 선택 매개 변수
- 롤러 양: 2 롤러 → 로프 가이드 레이아웃을 정의하고 이 모델을 3 롤러 유형과 구별합니다.
- 재료: 가벼운 강철 / C-Mn 강철 / 스테인리스 강철 / 주사 강철 / 노듀러 강철 → 프로젝트 사양 및 부식 요구 사항에 따라 선택됩니다.
- 표면 처리: Sa2.5 + 에포시 상점 프라이머 / 젤리화 / 닦은 / 맞춤 → 해양 환경 및 코팅 시스템에 따라 선택됩니다.
- 적용 가능한 로프: 와이어 로프 / 마닐라 로프 / 나일론 로프 → 인용 전에 로프 호환성을 확인합니다.
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서 → 주문 전에 필요한 인증서를 확인합니다.
조사 가이드
- 150mm, 200mm, 250mm, 300mm, 350mm, 400mm 또는 450mm와 같은 요구되는 명목 지름 또는 롤러 지름
- 요구되는 타입 확인: JIS F 2014 양식 BF BS 폐쇄형, 2개의 롤러
- 로프 종류와 로프 크기, 예를 들어 와이어 로프, 마닐라 로프 또는 나일론 로프
- 소재 요구 사항, 예를 들어 부드러운 강철, C-Mn 강철, 스테인리스 강철, 주사 강철 또는 노듀러 강철.
- 표면 처리 요구 사항, 예를 들어 Sa2.5 + 에포시 샵 프라이머, 진열 또는 닦은 마무리.
- 요구되는 분류 인증서 또는 제조업체의 시험 인증서
- 설치 도면, 갑판 배열 또는 사용 가능한 경우 기존 페어리드 교체 차원
- 주문량, 배달 항구 및 필요한 배송 시간
어떻게 작동 합니까?
Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, 린치, 캐프스탄 또는 해변에 꽂는 장소.
신청서
선박 옆 기착지 구역 甲板 기착지 배치 기착지 로프 방향 변경 ワイヤロー프 안내 마닐라 로프 안내 나일론 로프 안내 일본 표준 폐쇄형 페어리드를 교체
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
이 제품은 계약 및 분류 요구 사항에 따라 프로젝트 문서, 검사 기록 및 인증 옵션과 함께 공급 될 수 있습니다.정확한 인증 범위는 코팅과 생산 전에 확인되어야 합니다..
그림 & 사진
일반 배열 도면 및 제품 사진
주문
- 제품 이름 확인: JIS F 2014 양식 BF BS 폐쇄형 2 롤러 선박 부근 페어리드
- 정형 지름과 주요 차원을 기술적 매개 변수 표에서 확인합니다.
- 표기 전에 재료, 표면 처리 및 인증 요구 사항을 확인합니다.
- 로프 종류, 로프 크기 및 배 매킹 배치, 가능하면 제공하십시오.
- 수량, 배송 기간, 목적지 항구 및 필요한 배송 일정을 확인합니다.
- 대체 프로젝트의 경우, 불일치 위험을 줄이기 위해 기존의 페어리드 사진과 설치 크기를 제공하십시오.
FAQ
Q1: 닫힌 타입과 열린 타입의 선박 페어리드 사이의 주요 차이점은 무엇입니까?
A1: 닫힌 형태의 페어리드에는 로프 경로를 제어하고 로프가 뛰는 가능성을 줄이는 데 도움이되는 프레임이 있습니다.개방형 페어리드는 다양한 방향에서 유연한 로프 입력을 위해 더 편리합니다.이 페이지는 닫힌 유형의 두 롤러 구성을위한 것입니다.
Q2: 이 페어리드는 철사나 마닐라나 나일론 로프에 사용할 수 있나요?
A2: 예. 제공 된 제품 설명에 따르면이 페어리드는 철회 로프, 마닐라 로프 및 나일론 로프를 견딜 수 있습니다. 최종 선택은 여전히 로프 크기를 확인해야합니다.로프 경로 및 표면 마감 요구 사항.
Q3: 어떤 롤러 지름을 선택해야 합니까?
A3: 사용 가능한 롤러 지름 범위는 150~450 mm입니다. 선택은 배 매킹 배치, 로프 유형, 로프 크기 및 설치 공간에 따라 이루어져야합니다. 프로젝트가 교체되면기존의 페어리드 크기는 표와 비교하여 확인해야 합니다..
Q4: 재료와 표면 처리가 사용자 정의 될 수 있습니까?
A4: 예. 재료 옵션은 부드러운 강철, C-Mn 강철, 스테인리스 강철, 주사 강철 및 노두ولار 주사 철을 포함합니다. 표면 처리는 Sa2.5 + 에포кси 가게 프라이머, 가루화,프로젝트 요구 사항에 따라 닦거나 사용자 정의.
Q5: 어떤 인증서를 인용을 요청해야합니까?
A5: 프로젝트에 분류회사 인증서, 제조자 시험 인증서 또는 다른 프로젝트 문서가 필요한지 확인하시기 바랍니다.공인인증서의 적용 범위는 점유율에 영향을 미치기 때문에 공인인증서의 적용 범위를 공인해야 합니다., 비용 및 배송 일정.
