150~450mm 오픈 타입 3 롤러 선박 페어리드 JIS F 2014-1987 CF/CS 타입
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | JIS F 2014-1987 | 유형: | CF&CS 개방형 |
|---|---|---|---|
| 롤러 직경: | 150~450mm | 어떤 롤러.: | 3개 롤러 |
| 롤러 웨이트: | 43.6~415kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| 강조하다: | 열기형 3 롤러 선박 선박 선박 |
||
제품 설명

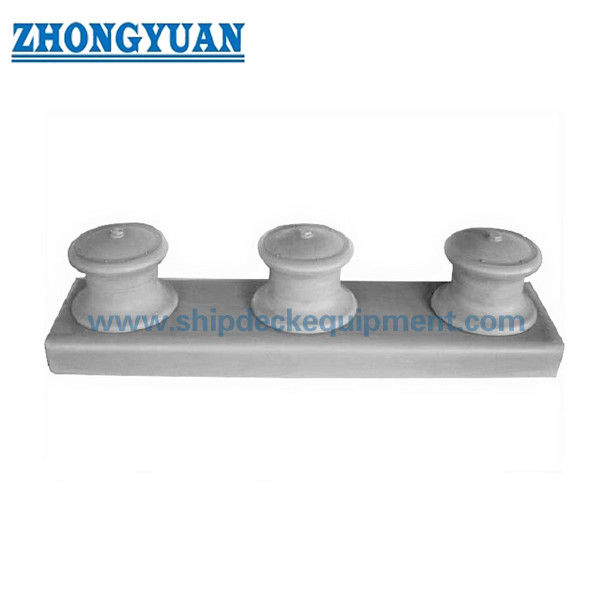

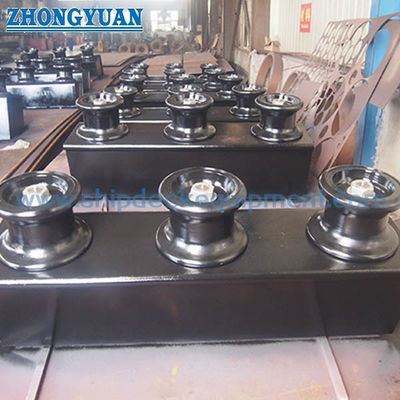

150–450mm 개방형 3롤러 선측 계선기 | JIS F 2014-1987 Type CF/CS 선박 계선용
제품 개요
JIS F 2014-1987 Type CF/CS 선측 계선기는 선박 측면, 선수, 선미 및 갑판 가장자리 리드 위치에서 계선 라인을 안내하는 데 사용되는 개방형 3롤러 계선기입니다. 개방형 구조로 인해 폐쇄된 고정 프레임 없이 위에서 라인을 삽입할 수 있으며, 세 개의 롤러 접촉 위치는 선박 구조가 JIS 3롤러 구성을 요구하는 경우 정의된 리드 경로를 제공합니다.
원래 JIS 분류에 따라 Type CF는 3개의 주철 롤러를 사용하고 Type CS는 3개의 강판 제작 롤러를 사용합니다. 표준 범위는 Type CF의 경우 150–400mm, Type CS의 경우 150–450mm입니다. 주강 롤러는 필요한 경우 현재 프로젝트별 공급 대안으로 논의될 수 있지만, 원래 JIS CF 롤러 재질로 설명되어서는 안 됩니다. 최종 롤러 재질, 장착 치수, 코팅, 검사 범위 및 등급 요구 사항은 선박 도면 및 구매 사양에 따라 확인해야 합니다.
빠른 사양
- 제품 유형: 개방형 3롤러 선측 계선기 → 3롤러 리드 구성을 통해 선박 측면 또는 갑판 가장자리에서 계선 라인을 안내합니다.
- 표준: JIS F 2014-1987 → 계선 용도의 활성 JIS 계선기 표준; Type CF/CS는 개방형 3롤러 제품군입니다.
- 공칭 직경 범위: CF 150–400mm / CS 150–450mm → Type CS만 450mm 표준 크기를 포함합니다.
- 원래 롤러 재질: CF = 주철 FC20 / CS = 강판 SS41 → 재질 지정은 1987년 표준을 따르며 현대적인 동등품으로 조용히 대체되어서는 안 됩니다.
- 주요 치수: D, L, l 및 l1 → L, l 및 l1은 표준에서 허용하는 대로 장착 위치에 따라 조정될 수 있습니다.
- 작동 요구 사항: 회전 부품은 부드럽게 작동해야 합니다 → 롤러 회전 및 표면 상태는 검사 중에 확인해야 합니다.
- 현재 주강 옵션: 프로젝트 요구 사항에 따라 사용 가능 → 원래 CF 재질 정의가 아닌 프로젝트별 대안으로 취급합니다.
- 설치 초점: 받침대/기초 형상, 선측 라인, 로프 리드 각도 및 주변 갑판 구조 → 제작 전에 선박 구조를 확인합니다.
주요 기술 매개변수
JIS F 2014-1987 개방형 3롤러 CF/CS 계선기의 주요 치수. 치수는 mm 단위입니다. 유형 가용성 열은 원래 표준 범위를 반영합니다.
|
공칭 직경. |
표준 유형 |
D |
L |
l |
l1 |
|---|---|---|---|---|---|
| 150 | CF / CS | 150 | 1160 | 420 | 160 |
| 200 | CF / CS | 200 | 1460 | 530 | 200 |
| 250 | CF / CS | 250 | 1740 | 640 | 230 |
| 300 | CF / CS | 300 | 2020 | 750 | 260 |
| 350 | CF / CS | 350 | 2300 | 860 | 290 |
| 400 | CF / CS | 400 | 2580 | 970 | 320 |
| 450 | CS만 | 450 | 2880 | 1080 | 360 |
참고: JIS F 2014-1987은 설치 위치에 적합하도록 L, l, l1 및 l2 치수를 늘리거나 줄일 수 있습니다. 따라서 최종 장착 치수는 생산 전에 선박 배치 도면에 따라 확인해야 합니다.
선택 및 문의 안내
1단계: JIS F 2014-1987 개방형 3롤러 구성을 확인하고 필요한 표준 롤러 구성을 따라 Type CF 또는 Type CS를 선택합니다.
2단계: CF의 경우 150–400mm, CS의 경우 150–450mm에서 공칭 직경을 선택한 다음 로프 유형, 로프 직경, 로프 리드 방향 및 선박 계선 구성을 확인합니다.
3단계: 롤러 재질을 확인합니다. 원래 표준 공급의 경우 CF는 주철을 사용하고 CS는 강판 제작 롤러를 사용합니다. 주강 롤러가 요청된 경우 재질 등급과 승인 기준을 별도로 명시하십시오.
4단계: 설치 형상을 확인합니다: 선측 라인, 받침대/기초 구성, 사용 가능한 공간, 조정 가능한 L/l/l1 치수, 갑판 구조 및 선박 설계에서 요구하는 국부 보강.
5단계: 견적 전에 표면 처리, 윤활/유지보수 접근성, 재질 증명서, 등급 검사 또는 입회 요구 사항을 확인합니다.
6단계: 수량, 선박 유형, 설치 위치, 일반 배치도 또는 기초 도면, 참조 사진, 배송지 및 필요한 배송 시간을 제공합니다.
구조
개방형 3롤러 구성 | 롤러 본체 | 샤프트 | 부싱 | 받침대/기초 | 커버/고정 부품 | 윤활 지점 | 선측 또는 갑판 가장자리 장착 인터페이스
롤러, 설치 및 품질 이점
- 개방형 구조로 인해 계선 라인을 위에서 삽입할 수 있으며, 이는 갑판 레이아웃이 폐쇄된 고정 구조 대신 유연한 라인 진입을 요구하는 경우 유용합니다.
- 세 개의 롤러 위치는 계선기 구성을 통해 계선 라인의 방향 변경을 위한 여러 로프 접촉 표면을 제공합니다. 실제 로프 방향은 선박 계선 계획을 따라야 합니다.
- Type CF와 Type CS는 원래 표준 롤러 구성이 다르므로, 프로젝트에서 모든 개방형 3롤러 계선기를 동일하게 취급하는 대신 지정된 JIS 재질 형태를 유지할 수 있습니다.
- JIS F 2014는 장착 위치에 맞게 주요 종방향 치수를 조정할 수 있도록 하여, 기본 표준 롤러 유형을 변경하지 않고 계선기 구성이 국부적인 선측 형상을 따르도록 합니다.
- 롤러 표면, 부싱, 샤프트 및 윤활 지점은 회전 부품이 원활하게 작동하고 날카로운 로프 접촉 상태가 발생하지 않도록 유지해야 합니다.
- 표준 검사 기준에는 육안 검사 및 작동 검사가 포함됩니다. 프로젝트에서 지정한 경우 추가 재질 추적성, 치수 검사 또는 등급 입회가 가능합니다.
- 주강 롤러가 현대적인 공급 대안으로 요청되는 경우, 재질 등급, 상세 롤러 구성 및 승인 범위는 원래 Type CF 재질로 표현하는 대신 별도로 확인해야 합니다.
사용자 정의 속성
- 표준: JIS F 2014-1987 → 계선 용도의 활성 JIS 계선기 표준.
- Type CF: 개방형, 3개의 주철 롤러 → 원래 표준 롤러 재질은 FC20 주철입니다.
- Type CS: 개방형, 3개의 강판 제작 롤러 → 원래 표준 롤러 재질은 SS41 강판입니다.
- 공칭 직경: CF 150–400mm / CS 150–450mm → 450mm는 CS만 해당됩니다.
- 설치: 선측/갑판 가장자리 받침대 구성 → 생산 전에 국부 선체 및 갑판 형상을 확인합니다.
- 조정 가능한 주요 치수: L / l / l1 → 표준은 설치 위치에 따라 조정할 수 있습니다.
- 주강 롤러 옵션: 프로젝트별 대안 → 재질 등급 및 승인 기준을 확인해야 합니다. 원래 CF 지정이 아닙니다.
- 증명서 요구 사항: 주문 범위에 따라 → 제작자 문서, 재질 증명서 및 등급 검사는 견적 전에 합의해야 합니다.
작동 방식
계선 라인이 개방형 계선기에 진입 → 리드 방향이 변경됨에 따라 라인이 필요한 롤러에 접촉 → 롤러가 회전하여 라인을 안내하고 슬라이딩 접촉을 줄입니다 → 반응은 샤프트와 받침대/기초를 통해 선박 구조로 전달됩니다 → 롤러 상태 및 윤활은 유지보수 중에 확인됩니다.
응용 분야
선측 계선 스테이션 | 선수 및 선미 로프 리드 위치 | 화물선 | 유조선 | 벌크 캐리어 | 바지선 | 작업선 | 신조 프로젝트 | JIS F 2014 CF/CS 계선기 교체
인증 및 이점
검사 및 인증은 프로젝트 요구 사항, 재질 추적성, 주문 범위 및 선급 협회 승인 절차에 따라 준비될 수 있습니다. 증명서 가용성은 견적 전에 확인해야 하며 표준 공급으로 간주되지 않습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 증명서.
도면 및 사진
자주 묻는 질문
Q1: JIS F 2014 Type CF와 CS의 차이점은 무엇인가요?
A1: 둘 다 개방형 3롤러 계선기입니다. Type CF는 원래 표준에 따라 3개의 주철 롤러를 사용하고, Type CS는 3개의 강판 제작 롤러를 사용합니다. CF는 150~400mm까지 표준이며, CS는 450mm까지 확장됩니다.
Q2: 원래 CF 주철 롤러 대신 주강 롤러를 공급받을 수 있나요?
A2: 예, 주강 롤러는 필요한 경우 프로젝트별 공급 대안으로 논의될 수 있습니다. 재질 등급, 상세 구성 및 승인 기준은 별도로 합의해야 합니다. 주강은 JIS F 2014-1987에서 정의한 원래 Type CF 롤러 재질이 아니기 때문입니다.
Q3: 모든 설치에 대해 JIS 주요 치수가 고정되어야 하나요?
A3: 모두 그런 것은 아닙니다. JIS F 2014-1987은 L, l, l1 및 l2를 장착 위치에 따라 조정할 수 있도록 허용합니다. 따라서 최종 구성은 생산 전에 선박 일반 배치도, 선측 형상, 받침대 인터페이스 및 로프 리드와 함께 확인해야 합니다.
