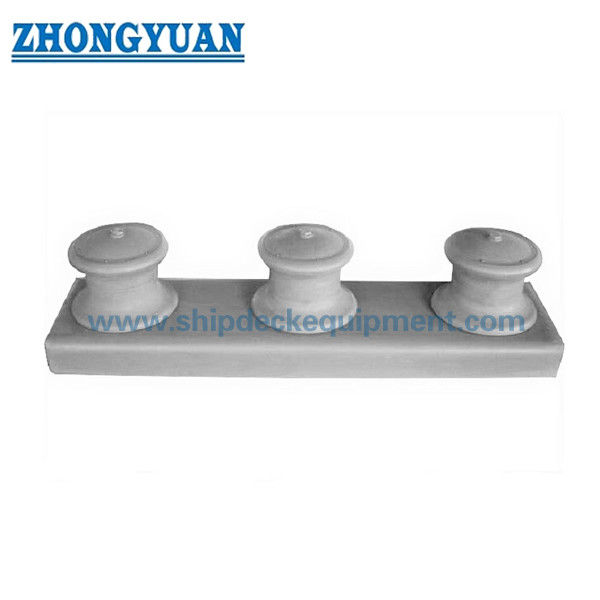

150-450mm 개방형 3롤러 선측 페어리드 | JIS F2014 선박 계류용 로프 가이드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | JIS F 2014-1987 | 유형: | CF&CS 개방형 |
|---|---|---|---|
| 롤러 직경: | 150~450mm | 어떤 롤러.: | 3개 롤러 |
| 롤러 웨이트: | 43.6~415kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| 강조하다: | 열기형 3 롤러 선박 선박 선박 |
||
제품 설명
150-450mm 오픈 타입 3 롤러 선박 페어리드 JIS F2014 선박 매킹 로프 가이드
제품 개요
개방형 3형 롤러 선박 옆 페어리드 (open type 3 roller shipside fairlead) 는 유연한 로프 유도 및 다방향 로프 제어가 필요한 선박 옆, 기우 또는 후함 갑 영역을 따라 매어링 로프를 안내하도록 설계되었습니다.
이 페이지는 JIS F 2014에 따른 열린 타입 3 롤러 배열에 초점을 맞추고 있습니다. 표준에는 열린 롤러, 열린 롤러, 닫힌 롤러 및 닫힌 롤러 형태가 포함됩니다.이 제품은 개방형 3 롤러 버전입니다..
폐쇄형 페어리드와 비교했을 때, 개방형 구조는 상단 덮개판이 없으며 외부 갑판에서 더 쉽게 로프 리드 인을 허용합니다.그것은 작동 중에 로프 방향이 변경될 수 있는 배 옆 매킹 위치에 적합합니다..
롤러는 철판 제조 롤러 또는 주사철 롤러로 공급 될 수 있습니다. 오래된 표준 참조는 주사철 롤러를 포함 할 수 있지만,우리의 공급 범위는 일반적으로 강도와 내구성을 향상시키기 위해 주사철을 사용합니다..
부드러운 롤러 표면과 적절한 롤러 배열은 마찰을 줄이고, 로프 표면을 보호하고, 매킹 작업 중에 로프 안내를 개선합니다.
빠른 사양
• 롤러 지름: 150-450 mm -> 일반적인 선박 측면 매어 로프 가이드 크기를 포함합니다.
• 타입: 개방형 타입 3 롤러 -> 다방향 가이드와 유연한 로프 리드 인
• 표준: JIS F 2014 -> 일본 선박 페어리드 참조 표준
• 롤러 재료 옵션: 강철 판 가공 롤러 / 주사 강철 롤러 -> 프로젝트 요구 사항에 따라 선택
• 현재 공급 선호: 주사철 롤러 -> 오래된 주사철 롤러 연습보다 더 강하고 내구성
• 구조: 상단 덮개판이 없는 열린 프레임 -> 더 쉬운 로프 입출과 검사
• 기능: 로프 가이드 및 마찰 감소 -> 작동 중 매킹 로프를 보호
• 표면 처리: Sa2.5 폭파 + 에포кси 코팅 / 젤리화 / 닦은 / 사용자 정의 -> 해양 부식 보호
• 사용자 정의: 롤러 재료, 코팅, 차원 및 인증은 프로젝트 도면으로 확인 할 수 있습니다.
• 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
JIS F 2014 양식 설명
• 오픈 타입 이중 롤러 -> 두 개의 롤러, 개방 구조, 쉬운 로프 리드 인
• 오픈 타입 3 롤러 -> 3 롤러, 개방 구조, 로프 방향 제어 개선
• 폐쇄형 두 배 롤러 -> 상단 덮개와 함께 두 롤러, 제어 로프 경로
• 닫힌 타입 3 롤러 -> 상단 덮개, 제어 된 로프 경로 및 더 강한 로프 격납과 함께 세 롤러
이 제품 페이지는 개방형 3 롤러 선박 부근 페어리드용입니다. 개방형은 유연성을 위해 설계되었으며 폐쇄형은 제어 된 로프 경로로 설계되었습니다.
주요 기술 매개 변수
| 명목 다이아. | D (mm) | L (mm) | I (mm) | I1 (mm) | I2 (mm) |
| 150 | 150 | 1160 | 420 | 160 | - |
| 200 | 200 | 1460 | 530 | 200 | - |
| 250 | 250 | 1740 | 640 | 230 | - |
| 300 | 300 | 2020 | 750 | 260 | - |
| 350 | 350 | 2300 | 860 | 290 | - |
| 400 | 400 | 2580 | 970 | 320 | - |
| 450 | 450 | 2880 | 1080 | 360 | - |
열기형 철판 제조 롤러 페어리드
| 명목 다이아. mm |
롤러 D mm |
외형 다이아 D1 mm |
롤러 레프 D2 mm |
핵심 참조 D3 mm |
주요 높이 H mm |
기본 리프 b x h mm |
좌석 디아 mm |
대략. |
| 150 | 150 | 240 | 220 | 140 | 150 | 190 x 75 | 80 | 21.2kg |
| 200 | 200 | 310 | 280 | 190 | 185 | 230 x 85 | 95 | 370.8kg |
| 250 | 250 | 380 | 340 | 250 | 220 | 265 x 100 | 110 | 570.9kg |
| 300 | 300 | 440 | 400 | 300 | 240 | 320 x 100 | 120 | 88.5kg |
| 350 | 350 | 500 | 455 | 350 | 260 | 350 x 100 | 135 | 131kg |
| 400 | 400 | 560 | 520 | 410 | 280 | 380 x 100 | 150 | 178kg |
| 450 | 450 | 620 | 580 | 450 | 292 | 410 x 100 | 185 | 230kg |
열기형 Cast-iron 롤러 페어리드
| 명목 다이아. mm |
롤러 D mm |
외형 다이아 D1 mm |
롤러 레프 D2 mm |
내부 다이어 D5 mm |
주요 높이 H mm |
기본 리프 b x h mm |
좌석 디아 mm |
대략. |
| 150 | 150 | 240 | 220 | 90 | 150 | 190 x 75 | 80 | 32.1kg |
| 200 | 200 | 310 | 280 | 130 | 185 | 230 x 85 | 95 | 640.6kg |
| 250 | 250 | 380 | 340 | 170 | 220 | 265 x 100 | 110 | 108kg |
| 300 | 300 | 440 | 400 | 210 | 240 | 320 x 100 | 120 | 159kg |
| 350 | 350 | 500 | 455 | 250 | 260 | 350 x 100 | 135 | 235kg |
| 400 | 400 | 560 | 520 | 290 | 280 | 380 x 100 | 150 | 336kg |
참고: 위의 표는 열린 타입 3 롤러 선측 페어플레드에 대한 주요 차원을 따릅니다. "-"은 제공된 데이터에 표시된 값을 표시하지 않습니다.
선택 가이드
단계 1 - 페어리드 형태를 확인 -> 유연한 로프 리드 인 및 다방향 안내가 필요한 경우 개방형 세 롤러 형태를 선택
단계 2 - 명목 지름 선택 -> 로프 크기 및 갑판 배열에 따라 150-450 mm를 선택
단계 3 - 롤러 재료를 확인 -> 프로젝트 사양에 따라 강철판 제조 롤러 또는 주사철 롤러를 선택
단계 4 - 개방형 또는 폐쇄형 요구 사항을 확인 -> 유연성을 위해 개방형; 제어된 로프 경로에 폐쇄형
단계 5 - 설치 위치를 확인 -> 배 옆, 앞 갑판, 뒷 갑판 또는 다른 매킹 로프 유도 영역
단계 6 - 코팅 및 인증을 확인 -> 프로젝트 요구 사항에 따라 해상 코팅, 가연 또는 클래스 인증을 선택
구조
개방형 프레임. 세 개의 롤러. 측면 지원 구조. 롤러 샤프트. 기본 구조. 배 옆 장착 장치.
디자인 과 품질 이점
• 개방형 구조 -> 더 쉬운 로프 유도 및 시각 검사
• 3 롤러 배열 -> 이중 롤러 배열 보다 더 나은 로프 방향 제어
• 주사철 롤 옵션 -> 오래된 주사철 관행에 비해 더 높은 강도와 더 나은 내구성
• 강철판 제조 롤 옵션 -> 특정 프로젝트 요구 사항에 대한 유연한 제조 선택
• 부드러운 롤러 표면 -> 마찰을 줄이고 매킹 로프를 보호
• 큰 사이즈 범위 -> 150-450mm 명목 롤러 지름을 포함합니다.
• 맞춤 코팅 -> 해양 부식 환경에 적합
사용자 지정 속성
- 제품 종류: 개방형형 3 롤러 선박 패어리드 -> 선박 측면 또는 갑판 가장자리에 로프 안내를 고정하는 데 사용됩니다.
- 표준: JIS F 2014 -> 일본 선박 페어리드 기준 표준
- 명목 지름: 150-450 mm -> 일반적인 선박 매어 로프 가이드 크기를 포함합니다
- 롤러 배열: 세 롤러 -> 로프 방향 제어 및 부하 분배를 개선
- 구조 유형: 개방형 -> 더 쉬운 로프 입력 및 검사
- 롤러 재료: 철강판 제조 / 주사철 -> 프로젝트 요구 사항에 따라 선택
- 공급 선호: 주사철 -> 해상 매킹 용 용품에 더 강하고 내구성
- 표면 처리: Sa2.5 폭발 + 에록시 / 젤리화 / 닦은 / 사용자 정의 -> 해양 부식 보호
- 응용 프로그램: 선박 측면 매어 로프 안내 -> 보우, 스턴 및 사이드 덱 위치에 적합
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서 -> 프로젝트 문서 및 검사 요구 사항을 지원합니다.
조사 가이드
• 요구되는 페어리드 형태: 개방형 3 롤러
• nominal roller diameter: 150, 200, 250, 300, 350, 400 또는 450 mm
• 롤러 재료 선호: 스틸 판으로 제조 된 롤러 또는 주름 스틸 롤러
• 로프 종류 및 로프 지름
• 설치 위치 및 갑판 배치
• 표면 처리 요구 사항
• 인증 및 검사 요구 사항
• 정확한 롤러 구조 크기가 필요한 경우 도면 또는 GA 요구 사항
어떻게 작동 합니까?
Rope enters the open fairlead structure -> rope contacts the rollers -> rollers guide the rope direction and reduce friction -> open frame allows flexible rope lead-in and inspection -> mooring rope is guided safely along the ship side or deck edge.
신청서
선박 옆 기착장 弓甲선 로프 안내 尾甲선 로프 안내 화물 선박 배박 작업 보트 일반 선박 기착장 장비
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서. 장점에는 개방 로프 리드 인, 3 롤러 안내, 주사철 롤러 옵션,부드러운 로프 접촉 표면 및 사용자 정의 가능한 코팅/소재.
그림 & 사진

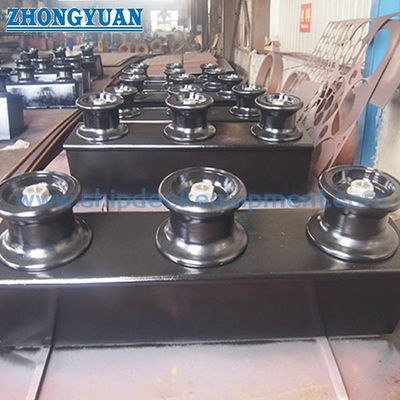

일반 배열 도면 및 제품 사진
주문
• 개방형 3 롤러 페어리드 유형을 지정합니다.
• 명목 지름과 롤러 재료를 확인
• 표면 처리 및 코팅 시스템을 확인
• 인증 범위를 확인
• 기초 또는 세부 롤러 구조가 사용자 정의되어야 할 경우 설치 도면을 제공하십시오.
FAQ
Q1: 왜 이것을 오픈 타입 페어리드 (open type fairlead) 라고 부르는가?
A: 롤러 위에 상단 덮개판이 없으므로 외부 갑판에서 더 쉽게 로프 유도 및 더 나은 시각 검사를 허용합니다.
Q2: 개방형과 폐쇄형의 차이점은 무엇입니까?
A: 개방형은 유연한 로프 입구를 위해 설계되었으며, 폐쇄형은 상단 덮개 구조로 더 제어 된 로프 경로를 제공합니다.
Q3: 왜 두 개의 롤러 대신 세 개의 롤러를 사용합니까?
A: 세 개의 롤러가 로프 리드 각도가 변할 때 더 나은 로프 방향 제어와 더 안정적인 안내를 제공합니다.
Q4: 철강판 제조 롤러와 주사 철강 롤러의 차이점은 무엇입니까?
A: 강철 판으로 제조 된 롤러는 제조 옵션입니다; 주사철 롤러는 더 높은 통합 강도를 제공하며 일반적으로 전류 공급에 선호됩니다.
Q5: 제품은 사용자 정의 할 수 있습니까?
A: 예. 롤러 재료, 코팅, 차원, 인증 및 설치 세부 사항은 프로젝트 요구 사항에 따라 사용자 정의 할 수 있습니다.
