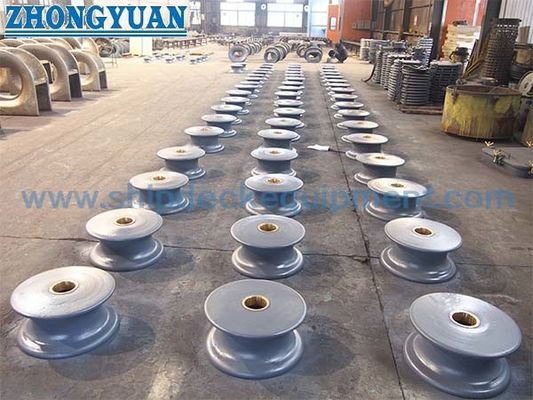

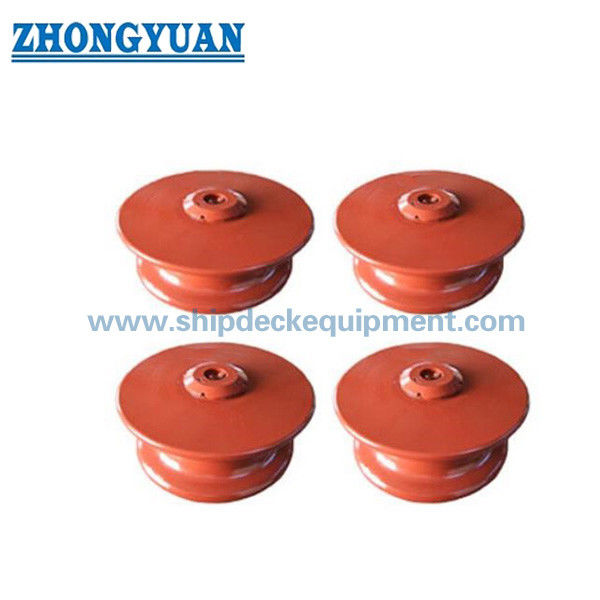

150–450mm 선박 계류용 검증된 SWL 및 안전 계수가 적용된 해양 롤러 페어리드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| 기술 표준: | GB/T 10105-88 | 유형: | 개방형 |
|---|---|---|---|
| 롤러 직경: | 150~450mm | 어떤 롤러.: | 2/3 롤러 |
| 롤러 웨이트: | 24.8~310kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 |
| 강조하다: | 주사철 해상 롤러 버튼 |
||
제품 설명
150~450mm 해상 롤러 페어리드 (검증된 SWL 및 안전 계수 포함)
제품 개요
이 해상 롤러 페어리드는 계류 시스템의 하중 지지 안내 장치로 설계되었습니다.
기존 페어리드와 달리 이 장치는 검증된 안전 작업 하중(SWL) 및 안전 계수로 설계되어 실제 계류 하중 하에서 안정적인 성능을 보장합니다.
고품질 주강 롤러, 정밀 가공 및 최적화된 윤활 시스템은 부드러운 회전과 로프 마모 감소를 보장합니다.
까다로운 해양 환경에서 강선 로프 및 합성 로프 모두에 적합합니다.
빠른 사양
- 롤러 직경: 150~450mm → 로프 취급 용량 정의
- SWL: 254~1766kN → 허용 작업 하중 정의
- 안전 계수: 1.35~2.09 → 구조적 안전 여유 표시
- 롤러 유형: 2/3 롤러 → 안내 능력 결정
- 재질: 주강 롤러 + 강철 베이스 → 강도 및 내구성
- 샤프트: 고강도 강철 → 하중 전달
- 베어링: 구리 부싱 → 내마모성
- 윤활: 오일 채널 → 부드러운 회전
- 표면: Sa2.5 + 프라이머 → 부식 방지
- 표준: 해상 GB10105-88
주요 기술 매개변수
| 롤러 직경 | 적합한 와이어 로프 직경 | 치수 | 무게 | |||||||||
| PP 로프 | 나일론 |
강선 로프 (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15.0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28.0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39.0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| 롤러 직경 | A | L | 적합한 와이어 로프 직경 | |||||
| PP 로프 | 마닐라 로프 | 강선 로프 ( GB 11 02 ) 인장 강도 ( 155 kg f/mm2 ) |
SWL KN(tf) |
안전 계수 | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
선택 가이드
1단계 – 롤러 직경 선택 → 로프 크기에 따라
2단계 – 로프 유형 확인 → 강선 또는 합성 로프
3단계 – SWL 확인 → 최대 계류 하중 초과해야 함
4단계 – 안전 계수 확인 → 동적 조건에서 더 높음
5단계 – 롤러 수량 선택 → 리드 각도에 따라
6단계 – 윤활 확인 → 장기적인 신뢰성을 위해
구조
주강 롤러 | 강철 베이스 | 샤프트 | 구리 부싱 | 윤활 채널
사용자 정의 속성
- SWL: 254~1766kN → 하중 용량
- 안전 계수: 1.35~2.09 → 구조적 안전
- 재질: 주강 → 강도
- 샤프트: 고강도 → 하중 전달
- 베어링: 구리 부싱 → 내구성
- 윤활: 오일 채널 → 부드러운 회전
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 성적서
문의 가이드
로프 직경, SWL 요구 사항, 로프 유형, 롤러 수, 인증 요구 사항을 제공하십시오.
작동 방식
로프는 회전하는 롤러 위를 지나가면서 마찰을 줄이고 하중을 분산시킵니다. SWL은 정의된 하중 하에서 안전한 작동을 보장합니다.
응용 분야
선박 계류 시스템 | 하중 하에서의 로프 안내 | 강선 로프 취급
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; 검증된 SWL, 로프 마모 감소, 부드러운 회전, 높은 구조적 신뢰성.
도면 및 사진
GA 도면 | 제품 사진
주문
MOQ: 1 | 배송: 30~60일
FAQ
Q1: SWL은 어떻게 선택합니까?
A: SWL은 최대 계류 하중보다 높아야 합니다.
Q2: 안전 계수가 중요한 이유는 무엇입니까?
A: 동적 하중 하에서 신뢰성을 보장합니다.
Q3: 롤러 페어리드를 사용하는 이유는 무엇입니까?
A: 로프 마모를 줄이고 서비스 수명을 향상시킵니다.
