확인된 SWL (254~1766 kN) 를 가진 해양 롤러 페어리드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | GB/T 10105-88 | 유형: | 개방형 |
|---|---|---|---|
| 롤러 직경: | 150~450mm | 어떤 롤러.: | 2/3 롤러 |
| 롤러 웨이트: | 24.8~310kg | 재료: | 연강, C-Mn강, 스테인레스강, 주강, 구상흑연주철 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 |
| 강조하다: | 주사철 해상 롤러 버튼 |
||
제품 설명
확인된 SWL (254~1766 kN) 를 가진 해양 롤러 페어리드
제품 개요
이 해상 롤러 페어리드 (Marine Roller Fairlead) 는 매킹 시스템에 대한 부하를 운반하는 안내 장치로 설계되었습니다.
기존의 페어리드와는 달리 이 단체는 검증된 안전 작업 부하 (SWL) 와 안전 요인으로 설계되어 실제 앵커 힘 아래에서 신뢰할 수 있는 성능을 보장합니다.
고품질의 주사철 롤러, 정밀 가공 및 최적화된 윤활 시스템으로 원활한 회전과 줄의 마모가 감소됩니다.
까다로운 해양 환경에서 철회로와 합성 로프 모두에 적합합니다.
빠른 사양
- 롤러 지름: 150~450mm → 로프 처리 용량을 정의합니다.
- SWL: 254~1766 kN → 허용되는 작업 부하를 정의합니다.
- 안전 요인: 1.35~2.09 → 구조 안전 간격을 나타냅니다.
- 롤러 유형: 2 / 3 롤러 → 가이드 능력을 결정
- 재료: 주사철 롤러 + 철기 기판 → 강도 및 내구성
- 셰프트: 고강 강철 → 로드 전송
- 베어링: 구리 부시 → 마모 저항
- 윤활: 오일 채널 → 부드러운 회전
- 표면: Sa2.5 + 프라이머 → 부식 보호
- 표준: 해양 GB10105-88
주요 기술 매개 변수
| 롤러 다이아 | 적당한 와이어 로프 직경 | 크기 | 무게 | |||||||||
| PP 로프 | 나일론 |
철선 로프 (155kgf / mm2) |
||||||||||
| 6 × 24 | 6 × 37 | D1 | d0 | d7 | H | s | t | K | 1kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| 롤러 다이아 | A | L | 적당한 와이어 로프 디아. | |||||
| PP 로프 | 마릴라 로프 | 철선 로프 (G B 11 02) 팽창 강도 155kg f/mm2 |
SWL KN (tf) |
안전 요인 | ||||
| 6 × 24 | 6 × 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254 ((26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412 ((42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 ((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 ((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 ((180) | 1.58 |
선택 가이드
단계 1 롤러 지름 선택 → 로프 크기에 따라
2단계 로프 타입 → 철선 또는 합성 로프 확인
단계 3 SWL를 확인합니다. 최대 매킹 부하를 초과해야 합니다.
4단계: 안전 요인을 확인하고, 동적 조건에서 더 높게
단계 5 롤러 양을 선택 → 납 각을 기준으로
단계 6 유유 확인 → 장기 신뢰성
구조
철강 롤러, 철강 기둥, 구리 부시, 윤활 채널.
사용자 지정 속성
- SWL: 254~1766 kN → 부하량
- 안전 요인: 1.35~2.09 → 구조 안전
- 재료: 주사철 → 강도
- 셰프트: 높은 강도 → 로드 전송
- 베어링: 구리 부시 → 내구성
- 윤활: 오일 채널 → 부드러운 회전
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
조사 가이드
로프 지름, SWL 요구 사항, 로프 유형, 롤러 번호 및 인증 요구 사항을 제공하십시오.
어떻게 작동 합니까?
로프는 마찰을 줄이고 부하를 분산시키는 회전 롤러를 통과합니다. SWL은 정의 된 부하 하에서 안전한 작동을 보장합니다.
신청서
선박 매킹 시스템 밧줄 가이딩
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; 검증 된 SWL, 줄 마모가 감소, 원활한 회전, 높은 구조 신뢰성.
그림 & 사진

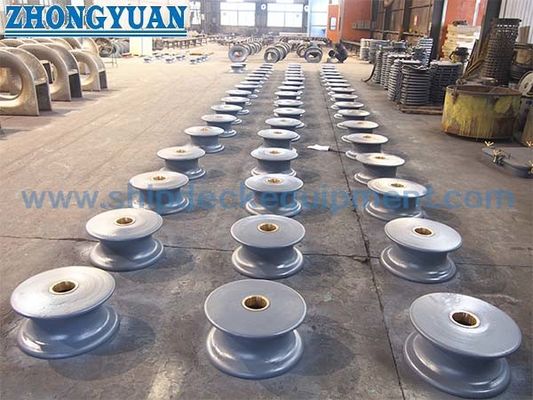

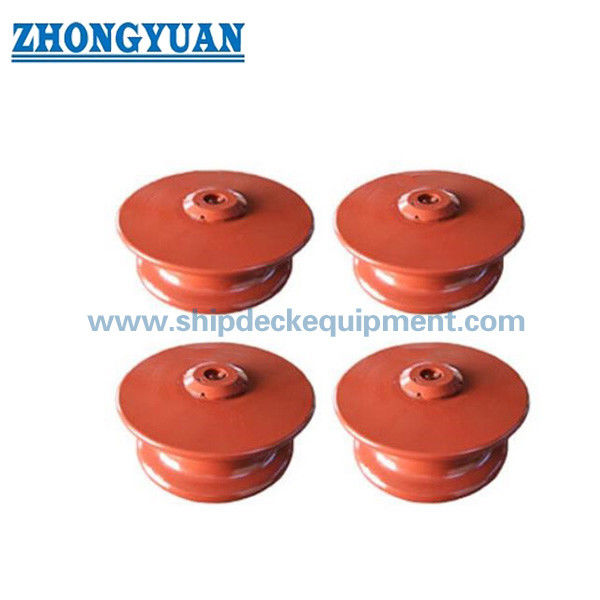

GA 그림. 제품 사진.
주문
MOQ: 1 ◎ 배달: 30~60일
FAQ
Q1: SWL를 어떻게 선택합니까?
A: SWL은 최대 넥타이 부하보다 높아야 합니다.
Q2: 안전 요소가 왜 중요한가?
A: 동적 부하에서 신뢰성을 보장합니다.
Q3: 왜 롤러 페어리드를 사용합니까?
A: 로프 마모를 줄이고 사용 수명을 향상시킵니다.
