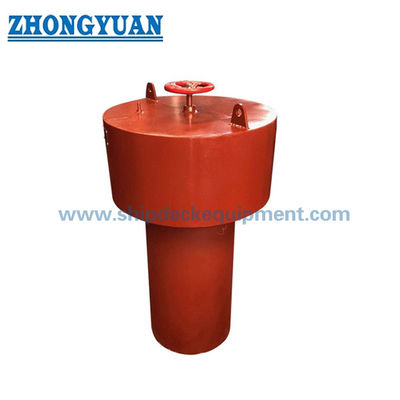

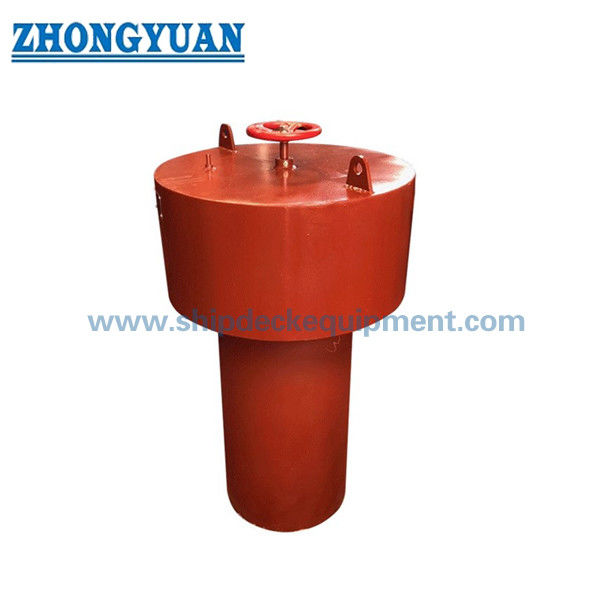

핸드휠이 있는 방수 버섯 환기구, 선박 갑판용 GB 3887 타입 B 화물창 환기

손바닥 에 장착 된 기질 에 튼튼 한 버섯 환기난,GB 3887 B형화물 보관실 환기선박 갑판

제품 개요

GB 3887 B형 해양버섯 환기는 노출된 선박 갑판을 위한 손바퀴가 작동하는 무성 환기 터미널입니다.중앙에 배치 된 손바퀴는 밀폐 좌석에 대한 내부 닫기 덮개를 올리고 낮추는 나사 메커니즘을 작동시킵니다.이 조치는 환기 열기가 정상적인 서비스 도중에도 열려 있고 날씨 조건, 갑판 작업, 비상 절차,또는 검사 요구 사항은 날씨에 견고한 폐쇄를 요구.

공급된 레거시 사이즈 범위는 DN 400에서 DN 900까지 포함됩니다. GB 3887-1983은 오래된 표준이며 주로이 구성을 지정하는 교체, 수리 또는 배 도면에 관련이 있습니다.신축사업, 적용되는 현재 표준, 갑판 위치, 코밍 높이, 화재 안전 장치, 재료 및 분류 요구 사항은 생산 전에 확인되어야합니다.로드 라인 위치 1 또는 위치 2에 설치하는 것은 환기 장치만 결정하지 않습니다.; 전체 코밍, 갑판 연결, 닫기 장치 및 주변 구조는 배 사양 및 승인 기초를 만족해야 합니다.

빠른 사양

• 제품 종류: B형 수동 구동 버섯 환기기 → 선박 환기 터미널의 로컬 개방 및 폐쇄
• 레거시 표준 및 크기 범위: GB 3887-1983, DN 400?? 900 → 표준 상태 확인 후 교체 또는 도면 지정 프로젝트에 적합합니다.
• 닫기 원리: 중앙 수동 바퀴 + 왼쪽 나사 스핀들 + 이동 가능한 커버 → 열린 또는 닫힌 위치에 대한 긍정적 기계적 이동.
• 기상 보호: 버섯 후드 및 밀착 된 닫기 덮개 → 올바르게 닫혀 유지되면 직접 비와 스프레이의 침입을 방지합니다.
• 주요 참조 차원: 전체 지름 710~1,580 mm, 높이 H 280~360 mm → 갑판 공간, 접근 및 간섭 검사에 유용합니다.
• 기준 무게: 98.1~357.4kg → 취급, 갑판 설치 계획, 포장 및 화물 추정에 적합합니다.
• 재료 및 마무리: 일반적인 구조적 기초로 온화 강철; 스테인레스 스틸 또는 선택 된 구리 합금 부품은 논의 될 수 있습니다 → 최종 재료 범위는 도면을 통해 확인해야합니다.
• 선택적 보호: 설치류 또는 곤충 보호막이 지정될 수 있습니다 → 소방 장치 또는 소방 기능은 별도의 승인된 장치를 필요로 하며, 가정해서는 안됩니다.

주요 기술 매개 변수

선택 및 조사 가이드

1단계주문이 GB 3887-1983를 대체하는 것인지, 배 도면 요구 사항인지, 또는 현재 적용되는 표준에 대한 검토가 필요한 신축 프로젝트인지 확인합니다.

2단계명목 지름 DN, 환기 통로 또는 트렁크 크기, 필요한 공기 흐름 기본, 갑판 위치 및 핸들 휠과 후드 주위의 사용 가능한 작동 클리어먼트를 확인합니다.

단계 3:갑판 배열을 제공하여 코밍 높이, 갑판 열기, 용접 또는 플랜지 인터페이스, 지역 강화, 배수 상태 및 검사를위한 접근을 표시하십시오.

단계 4:구조물, 스핀드 및 고정물, 가스켓 유형, 설치류/충충 방지 스크린, 그리고 별도의 승인된 방화 장치가 필요한지 확인합니다.

단계 5:표면 처리를 확인합니다: Sa 2.5 에오크시 샵 프라이머, 최종 용기 코팅 시스템, 진료 가능성, 또는 지정된 경우 스테인리스 스틸 마무리.

단계 6:양, 배의 종류, 분류회사, 검사 및 인증의 범위, 설치 도면, 배송 목적지 및 필요한 배송 시간

구조

Mushroom hood | Central handwheel | Left-hand screw spindle | Movable weathertight closing cover | Sealing gasket and seat | Ventilator body / coaming | Optional anti-rodent or insect screen | Deck connection interface

기상 보호, 운영 및 유지보수 장점

• 중앙 핸들 휠은 전체 후드를 회전 할 필요가 없이 닫기 뚜?? 의 직접적인 지역 제어 기능을 제공합니다. 이는 더 큰 DN 400 ∼ 900 환기기에 실용적입니다.
• 나사 메커니즘은 커버를 전체 여행으로 이동시켜 환기 중에 밀폐가 풀리고 단위가 닫히면 균일하게 압축되어야합니다.
• 버섯 후드는 직접적인 비와 스프레이로부터 개방을 보호합니다. 확인 된 기상 견고성 성능은 덮개가 좌석에 도달하는 것, 가스켓 상태, 스핀드 정렬,그리고 구조적 무결성.
• 닫는 좌석, 덮개 가장자리, 스핀들, 견과류, 핸들 휠 및 배수구역은 검사, 청소, 윤활 및 부식 조절을 위해 접근 할 수 있어야 합니다.
• 노출 된 갑판 설치를 위해 환기 코밍은 구조적으로 갑판에 연결되어야하며 갑판 두께, 지역 강화, 코밍 높이와 함께 확인해야합니다.그리고 가능한 가장 낮은 수입점.
• 루틴 유지 관리에는 부분적인 핸들 휠 회전보다는 전체 스턴트 작동, 스핀드와 견과류의 윤활, 커버, 코밍 엣지, 가스켓, 스크린,그리고 닫는 위치 표시.
• 설치류 또는 곤충 보호제는 특정 스크린 구성 요소로 간주되어야 합니다. 필요한 공기 흐름을 방해하지 않아야 하며 청소를 위해 제거되거나 접근 할 수 있어야 합니다.
• 기존의 방화 차단기는 자동으로 로드 라인 기압체 닫기 장치와 동등하지 않습니다. 방화 안전 기능과 기압체 기능은 둘 다 필요한 경우 별도로 확인해야합니다.

사용자 지정 속성

• 표준 상태: GB 3887-1983 레거시 구성 → 확정된 교체 또는 도면 지정 프로젝트에 사용; 신축에 대한 현재 표준 수용을 검토하십시오.
• 타입: B → 중앙 핸들 휠과 나사 작동 내부 닫기 뚜?? 을 가진 고정 된 버섯 후드
• 명목 지름: DN 400 / 450 / 500 / 550 / 600 / 650 / 700 / 750 / 800 / 850 / 900 → 환기 배열 및 용기 도면에 따라 선택하십시오.
• 닫기 장치: 수동 핸들 휠 → 작동 방향, 완전한 이동, 닫기 위치 표시 및 필요한 접근을 확인합니다.
• 스크루 스레드: T36 × 6 왼쪽에서 T44 × 8 왼쪽 → 세부 엔지니어링 테이블에서 표시된 바와 같이 명목 지름에 따라 다릅니다.
• 참조판 두께: 해상 및 내륙 수로 값이 분리됩니다 → 최종 두께는 확인 된 표준, 배 범주 및 승인 된 도면을 따라야합니다.
• 기상 표지판: 밀착 된 닫기 덮개 → 밀착 재료, 압축, 온도 저항 및 교체 세부 사항은 확인해야합니다.
• 인증서 요구 사항: 프로젝트 범위에 따라 사용할 수 있습니다 → 제조자 인증서, 재료 추적성, 타입 승인 또는 수업 참석은 표기 전에 합의해야합니다.

어떻게 작동 합니까?

Handwheel is rotated → Left-hand screw drives the internal cover upward or downward → Open position allows ventilation through the annular passage beneath the hood → Closed position compresses the gasket against the seat → Crew verifies full closure and maintains the operating mechanism

신청서

Exposed ship-deck ventilation terminals | Freeboard-deck or superstructure-deck ventilation openings subject to approved arrangement | Engine-room or machinery-space ventilation trunks where local weathertight closure is specified | Cargo and service-space ventilation | Newbuilding after current-standard review | Repair and replacement of legacy GB 3887 installations

인증 및 장점

인증서와 검사는 프로젝트 요구 사항, 재료 추적성, 승인 된 도면, 테스트 범위 및 분류 사회 절차에 따라 정리 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1: GB 3887-1983는 여전히 해양 버섯 환기에 대한 현재 표준입니까?

A1: 아니요. 공식 중국 표준 기록은 GB 3887-1983이 CB/T 295-1999로 대체되었다고 보여줍니다. 나중에 CB/T 295-2000이 CB/T 4444-2017로 대체되었습니다.따라서 GB 3887 타입 B 페이지는 레거시 교체 또는 승인 된 도면이 특별히 이 타입을 유지하는 프로젝트에서 가장 잘 사용됩니다..

Q2: 이 B형 환기는 부하선 위치 1 또는 위치 2에 설치될 수 있습니까?

A2: 전체 배열이 적용 가능한 로드 라인 및 클래스 요구 사항을 충족시킬 때만 고려 될 수 있습니다. 확인은 갑판 위치, 최소 코밍 높이,가능한 가장 낮은 수입점, 구조적 연결, 영구적으로 연결되거나 쉽게 사용할 수 있는 닫기 장치 및 승인된 기상 견고성.

Q3: 쥐 방지, 곤충 방지 및 방화 기능이 기본으로 포함되어 있습니까?

A3: B 타입의 주요 기능은 손바퀴가 작동하는 기상성 폐쇄입니다. 설치류 또는 곤충 방지 스크린은 액세서리로 지정 될 수 있습니다.화재 보호는 별도로 정의되고 승인된 소방 장치 또는 폐쇄 장치가 필요합니다.그것은 버섯 환기 장치 구조에서만 주장되어서는 안됩니다.
