GB 3887 D형 해양버섯 환기장
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | GB 3887-83 | 유형: | 디 |
|---|---|---|---|
| 공칭 크기: | 400-1200MM | 재료: | 온화한 강철, 스테인리스, 청동, 구리 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 강조하다: | CCS 해양 버섯 통풍구,CCS 보트 버섯 통풍구,GB 3887-83 해양 복장 |
||
제품 설명

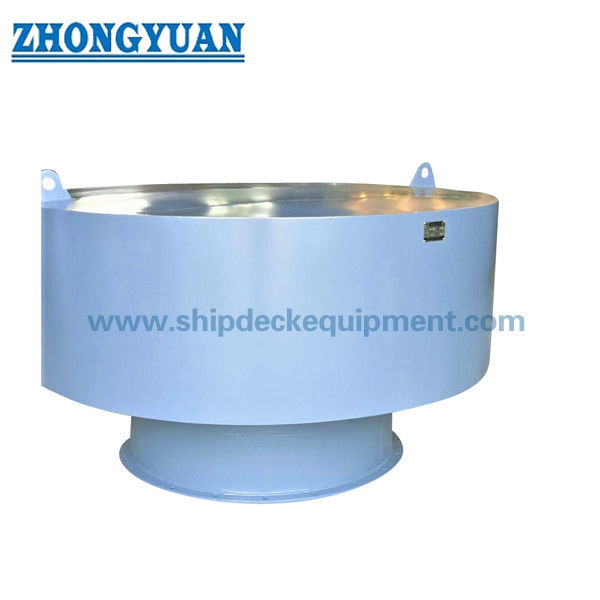

GB 3887 D형 해양버섯 환기장
제품 개요
GB 3887 D형 해양버섯 환기는 대형 선박 공간의 환기를 위해 설계된 대형 기상 갑판 환기 장착장치입니다.그것은 일반적으로 자유 보드 데크 위치 2 위에 설치되어 있으며 기계적 환기가 필요한 경우 플랜지 연결을 통해 자연 환기를 위해 배치되거나 팬과 연결 될 수 있습니다..
곰팡이 모양의 덮개는 환기 구멍을 보호하고 스테인리스 망은 쥐, 곤충 및 외래 물체가 환기 공간에 들어가는 것을 막는 데 도움이됩니다.이 페이지는 제공 된 GB 3887-83 타입 D 데이터에 따라 작성되었습니다.최종 설치 위치, 날씨에 견고한 요구 사항, 팬 플랜지 세부 사항, 재료 선택, 코팅 시스템,배의 도면 및 프로젝트 요구 사항에 따라 클래스 승인 범위가 확인되어야합니다..
공공 해상 장비 참조 또한 GB 3887 D 타입 버섯 환기는 자연 환기 응용 프로그램, 선택적 사용자 정의와 함께 큰 해상 환기 장착장치로 설명합니다.스테인리스 망 보호해양 표면 처리 옵션.
빠른 사양
- 제품 종류: D형 해양 버섯 환기기 → 선박 기상 갑판 공간에 장착된 대형 직경 환기장치
- 표준: 제공 된 데이터에 따라 GB 3887-83 → 새로운 프로젝트에 적용되는 표준판이 확인되어야합니다.
- 명목 크기 범위: DN400 ~ DN1200 → 더 큰 환기 열과 더 큰 내부 공간을 위해 설계되었습니다.
- 환기 모드: 자연 환기; 플랜지 연결을 통해 환기 연결 가능 → 환기 인터페이스 세부 사항은 도면 확인이 필요합니다.
- 재료: 가벼운 철강, 스테인레스 스틸, 청동, 구리 → 부식 환경과 프로젝트 사양에 따라 선택하십시오.
- 망 보호: 스테인리스 망 → 쥐, 곤충, 외래 물체 가 환기 된 공간 에 들어오는 것 을 방지 합니다.
- 표면 처리: Sa 2.5 폭발 + 에포시 상점 프라이머 참조, 가루화 또는 닦은 옵션이 제공됩니다 → 최종 마감은 용기 요구 사항에 따라됩니다.
- 분류: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 및 프로젝트 요구 사항에 따라 사용할 수있는 다른 검사 범위.
주요 기술 매개 변수
| 명목 지름 DN |
D | D1 | H | H1 | H2 | t 항해용 배 |
t 내륙 수로선 |
무게 항해용 배 |
무게 내륙 수로 배 |
| 400 | 400 | 710 | 350 | 105 | 210 | 6 | 5 | 81 | 73.8 |
| 450 | 450 | 800 | 375 | 105 | 210 | 6 | 5 | 98.7 | 96.8 |
| 500 | 500 | 890 | 405 | 105 | 210 | 8 | 5 | 122 | 114.6 |
| 550 | 550 | 980 | 435 | 105 | 250 | 8 | 5 | 147 | 140.5 |
| 600 | 600 | 1060 | 470 | 120 | 250 | 8 | 6 | 169.4 | 162.3 |
| 700 | 700 | 1240 | 520 | 120 | 250 | 8 | 6 | 217.5 | 209 |
| 800 | 800 | 1410 | 560 | 140 | 300 | 8 | 6 | 299 | 287.3 |
| 900 | 900 | 1580 | 600 | 140 | 300 | 8 | 6 | 334 | 320 |
| 1000 | 1000 | 1760 | 640 | 140 | 300 | 8 | 8 | 401.6 | 401.6 |
| 1100 | 1100 | 1930 | 680 | 140 | 300 | 8 | 8 | 496.4 | 496.4 |
| 1200 | 1200 | 2100 | 720 | 140 | 300 | 8 | 8 | 592 | 592 |
선택 및 조사 가이드
단계 1: 환기 계산 및 용기 배치에 따라 DN400 ~ DN1200의 명목 지름의 GB 3887 D형 버섯 환기를 확인합니다.
단계 2: 팬 플랜지 연결, 팬 크기 및 연결 세부 사항을 포함하여 자연 환기 또는 기계 환기 요구 사항을 확인합니다.
단계 3: 설치 위치를 확인합니다: 자유 보드 갑판 위치, 기상 노출, 열기 배치, 배수 요구 사항 및 주변 갑판 공백.
단계 4: 소재 요구 사항을 확인합니다: 경미한 철강, 스테인레스 스틸, 청동, 구리 또는 서비스 환경에 따라 특수 부식 저항 물질.
단계 5: 망, 덮개 배열, 표면 처리, 코팅 시스템, 진료 또는 닦은 마무리 요구 사항을 확인합니다.
단계 6: 클래스 검사 범위, 재료 인증서, 제조자 인증서, 양, 목적지 및 배송 시간을 확인합니다.
구조
버섯 덮개. 환기체. 갑판 장착 플랜지. 공기 통로 열기. 스테인리스 메시 스크린. 지정된 경우 팬 연결 플랜지. 기상 보호 장치. 해상 코팅 시스템.
환기, 보호 및 엔지니어링 장점
- 버섯 덮개 디자인은 공기 흐름을 유지하면서 직접적인 기상 노출으로부터 환기 열을 보호하는 데 도움이됩니다.
- 큰 타입 D 지름 범위는 더 큰 공기 통행 면적이 필요한 큰 선박 공간의 환기에 적합합니다.
- 스테인리스 망 보호 장치 는 환기가 잘 통는 방 안에 쥐, 곤충, 외물 등이 들어오는 위험을 줄여줍니다.
- 천연 환기 또는 기계 환기 연결은 용기 환기 설계 및 승인 된 장치에 따라 선택해야합니다.
- 물속 대기, 소금 스프레이 및 기상 조건에 노출되기 때문에 재료 선택은 중요합니다.
- 설치는 갑판 침투, 용접 또는 장착 세부 사항, 배수, 코팅 수리 및 클래스 검사 요구 사항을 고려해야합니다.
사용자 지정 속성
- 표준: GB 3887-83 제공 된 데이터에 따라 → 발표 전에 최신 프로젝트 표준을 확인하십시오.
- 타입: D 타입 → 큰 지름의 버섯 환기장
- 명목 지름: DN400-1200 → 환기 요구 사항 및 용기 배열에 따라 선택하십시오.
- 재료: 가벼운 철강 / 스테인레스 스틸 / 동전 / 구리 → 최종 재료는 부식 환경과 고객의 요구 사항에 따라 다릅니다.
- 환기 모드: 자연 환기 또는 팬 연결 → 팬 플랜지 세부 사항 확인.
- 망 보호: 스테인리스 망 → 곤충 및 외계 물체 보호.
- 표면 처리: 폭발, 에포시 프라이머, 진열, 닦거나 사용자 지정 마감.
- 인증 요구 사항: 프로젝트 범위에 따라 사용할 수 있습니다 → 클래스 승인 및 검사 요구 사항이 확인되어야합니다.
어떻게 작동 합니까?
Air enters through the mushroom ventilator opening → Stainless mesh prevents foreign-object entry → Ventilation air passes into ship spaces → Fan connection can provide mechanical ventilation when arranged → Weather protection and coating maintain marine service performance
신청서
화물선. 탱커. 여객선. 가스 운반선. 대형 배 상자. 기계실 보조 공간. 기상 계층 환기 시스템. 신축 및 교체 프로젝트.
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 분류 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1: GB 3887 D형은 자연 환기를 위한 것이냐?
A1: 아닙니다. 제공된 데이터는 자연 환기를 사용한다고 말하고 기계 환기가 필요한 경우 플랜지로 팬 연결을 허용합니다. 팬 인터페이스는 도면을 통해 확인해야합니다.
Q2: 왜 스테인리스 망이 설치 되었습니까?
A2: 스테인리스 망은 쥐, 곤충 및 외부 물체가 환기된 공간에 들어가는 것을 방지하고 환기를 통해 공기가 흐르는 것을 허용합니다.
Q3: 인용 전에 어떤 정보가 필요합니까?
A3: DN 크기, 설치 위치, 환기 요구 사항, 팬 플랜지 요구 사항, 재료, 표면 처리, 인증 범위, 양, 용기 유형 및 배송 요구 사항을 확인합니다.
