10–200톤 SWL T형 헤드 도크 볼라드 | 주강 또는 연성 철, 앵커 볼트 장착
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | Third party inspection certificate, Pull load test certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 볼라드 용량: | 10~200톤 | 권장 라인 각도: | 0°~50° |
|---|---|---|---|
| 허용 라인 각도: | 160 ° | 재료 유형: | 주조 스테인레스 스틸; C-Mn강 주강, 주철, SG주철 |
| 볼트 수량: | 4 ~ 7 | 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능. |
| 등급 확인서: | 제3자 검사 인증서, 당김 하중 테스트 인증서 | ||
| 강조하다: | 200T 티형 헤드 볼라드,CCS 티형 헤드 볼라드,조선소 Ｔ 머리 볼라드 |
||
제품 설명

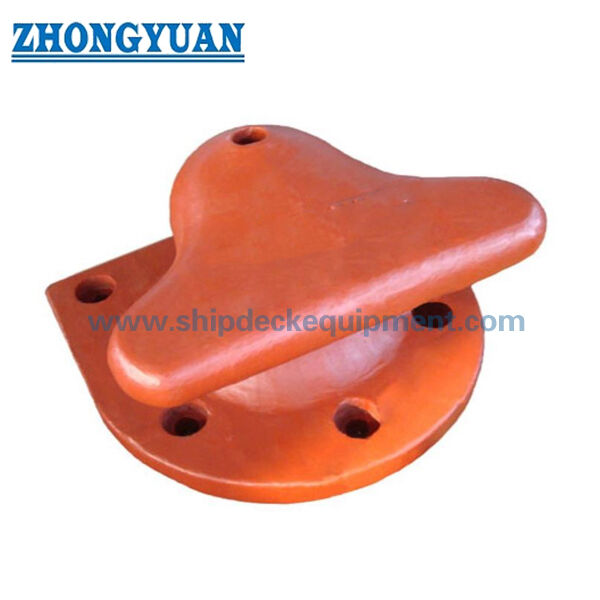

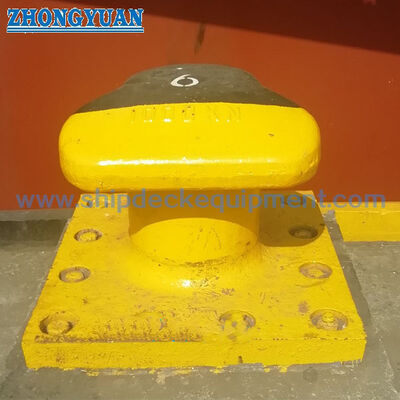

10~200톤 SWL T-헤드 도크 볼라드 | 주강 또는 연성 주철, 앵커 볼트 장착
제품 개요
10~200톤 T-헤드 도크 볼라드는 부두, 선착장, 조선소, 수리 도크, 해상 터미널 및 기타 안벽 구조물을 위한 육상 계류 볼라드입니다. T-헤드 프로파일은 단일 비트 또는 신장형 볼라드보다 더 넓은 수직 및 수평 리드 각도에서 계류 라인이 접근할 수 있는 경우에 선택됩니다. 볼라드는 앵커리지 볼트를 사용하여 콘크리트 또는 강철 기초에 고정되므로, 주문 전에 볼라드 본체, 볼트 배열, 기초 설계, 라인 각도 및 설치 허용 오차를 함께 확인해야 합니다.
이 제품은 프로젝트 요구 사항에 따라 주강, 탄소망간강, 스테인리스강, 주철 또는 연성 주철로 공급될 수 있습니다. 도크 볼라드의 경우 주조 품질은 계류 안전과 직접적으로 관련됩니다. 목형 주조는 일반적으로 금형 정확도, 주조 반복성 및 주조 건전성을 향상시키는 데 사용되며, 헤드 반경, 넥 전환부 및 베이스 전환부는 응력 집중을 줄이고 계류 라인 접촉 영역을 보호하기 위해 부드럽게 마감해야 합니다. UT, MT, 제3자 검사 및 FEA 계산은 확인된 프로젝트 범위에 따라 준비될 수 있습니다.
빠른 사양
- 공칭 볼라드 용량: 10~200톤 → 소형 선석, 조선소 도크, 수리 안벽 및 대형 부두 계류 위치를 포함합니다.
- 볼라드 유형: T-헤드 / 티-헤드 도크 볼라드 → 많은 단일 비트 또는 신장형 배열보다 넓은 로프 리드 각도에 적합합니다.
- 수직 라인 각도: 0°~50° 권장; -10°~70° 최대 공급 범위 → 최종 승인은 선석 설계 및 프로젝트 계산에 따라 달라집니다.
- 수평 허용 라인 각도: 160° → 계류 라인이 넓은 안벽 측 방향에서 볼라드에 접근하는 경우 유용합니다.
- 재질 옵션: 주강, 탄소망간강, 스테인리스강, 주철, 연성 주철 → 하중, 부식, 마모 및 프로젝트 사양에 따라 선택됩니다.
- 앵커리지 볼트: 용량에 따라 4~8개 볼트 → 핫 딥 아연 도금 탄소강 앵커리지 볼트는 부식 저항성과 볼트 기초 신뢰성을 향상시키기 위해 공급될 수 있습니다.
- 주조 공정 중점: 목형 주조, 제어된 주형, 부드러운 반경 전환, 주조 건전성 제어 → 유해한 기공, 슬래그 포함, 국부 응력 집중 감소에 중요합니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 쇼프라이머 1층을 기준으로 합니다. 프로젝트 요구 사항에 따라 광택 스테인리스강, 아연 도금 또는 맞춤형 마감도 가능합니다.
주요 기술 매개변수
| 용량 (톤) |
A | B | C | D | E | F | G | H | I | J | K | L | M | N | 볼트 개수 |
| 10 | 47 | 199 | 305 | 381 | 330 | 44 | - | - | 243 | 103 | - | - | 292 | 189 | 4 |
| 15 | 52 | 219 | 335 | 419 | 363 | 49 | - | - | 267 | 114 | - | - | 321 | 208 | 4 |
| 20 | 54 | 240 | 351 | 438 | 380 | 51 | - | 232 | 329 | 0 | 152 | - | 336 | 217 | 5 |
| 30 | 57 | 250 | 366 | 457 | 396 | 53 | - | 242 | 343 | 0 | 159 | - | 351 | 226 | 5 |
| 50 | 70 | 308 | 451 | 564 | 489 | 66 | - | 296 | 423 | 0 | 196 | - | 432 | 279 | 5 |
| 75 | 80 | 354 | 518 | 648 | 561 | 76 | - | 298 | 463 | 105 | 241 | - | 497 | 321 | 6 |
| 100 | 80 | 413 | 610 | 762 | 660 | 89 | 305 | 406 | 572 | 0 | 195 | 291 | 584 | 377 | 7 |
| 125 | 87 | 458 | 671 | 838 | 726 | 98 | 335 | 546 | 629 | 0 | 215 | 320 | 643 | 415 | 7 |
| 150 | 87 | 492 | 719 | 899 | 779 | 105 | 360 | 586 | 674 | 0 | 231 | 343 | 689 | 445 | 7 |
| 200 | 97 | 521 | 762 | 952 | 826 | 111 | 349 | 559 | 694 | 119 | 299 | 365 | 730 | 472 | 8 |
선택 및 문의 가이드
1단계: 필요한 볼라드 용량, 선석 유형, 계류 라인 배열, 선박 크기 범위 및 볼라드가 신규 안벽용인지 교체 프로젝트인지 확인합니다.
2단계: 라인 리드 각도, 기초 도면, 볼트 배치, 설치 공간 및 소유자, 컨설턴트 또는 항만 당국에서 FEA 계산이 필요한지 확인합니다.
3단계: 재질 요구 사항을 확인합니다: 주강, 탄소망간강, 스테인리스강, 주철 또는 연성 주철. 연성 주철은 내마모성과 프로젝트 사양이 적합한 경우 고려될 수 있습니다.
4단계: 볼트 수량, 핫 딥 아연 도금, 탄소강 등급, 매립 설계, 너트, 와셔 및 토목 설계에 따른 템플릿 요구 사항을 포함한 앵커리지 볼트 요구 사항을 확인합니다.
5단계: 견적 전 검사 및 인증서 범위를 확인합니다: 재질 인증서, UT, MT, 치수 검사, 제3자 검사 또는 필요한 경우 선급/당국 검토.
6단계: 수량, 배송지, 필요한 배송 시간, 코팅 요구 사항, 도면 또는 사진(있는 경우) 및 포장 또는 설치 템플릿 요구 사항을 제공합니다.
구조
T-헤드 주강 볼라드 본체 | 부드러운 계류 라인 접촉 반경 | 둥근 헤드 및 넥 전환부 | 앵커리지 볼트 구멍이 있는 주강 베이스 | 핫 딥 아연 도금 탄소강 앵커리지 볼트 | 콘크리트/안벽 기초 인터페이스 | 프로젝트 코팅 또는 광택 마감
주조, 앵커리지 및 계류 안전 이점
- T-헤드 형상은 단일 비트 볼라드보다 넓은 라인 각도에서 계류 라인이 접근할 수 있는 도크 응용 분야에 적합하며, 프로젝트 하중 및 기초가 검증된 경우에 해당합니다.
- 목형 주조는 안정적인 금형 형상과 반복적인 주조 모양을 지원하며, 이는 볼라드 헤드 프로파일, 베이스 발자국, 볼트 구멍 배치 및 전반적인 치수 제어에 중요합니다.
- 주조 품질은 도크 볼라드의 중요한 안전 포인트입니다. 생산 제어는 계류 성능 또는 검사 승인에 영향을 미칠 수 있는 유해한 기공, 슬래그 포함, 수축 및 기타 결함을 줄이는 데 중점을 두어야 합니다.
- 헤드, 넥 및 베이스의 부드러운 반경 전환은 국부 응력 집중을 줄이고 계류 라인의 날카로운 접촉점을 피하는 데 도움이 됩니다.
- UT 및 MT 검사는 고객 요구 사항, 검사 계획 및 합의된 승인 기준에 따라 준비될 수 있습니다. 이러한 검사는 생산 전에 확인해야 합니다.
- 핫 딥 아연 도금 탄소강 앵커리지 볼트는 볼트 기초 연결부에 대한 부식 보호 기능을 제공합니다. 볼트 등급, 매립, 조임 방법 및 토목 기초 설계는 프로젝트 도면을 따라야 합니다.
- FEA 계산은 확인된 용량, 라인 각도, 볼트 배열 및 기초 경계 조건 하에서의 응력 분포를 검토하기 위해 프로젝트 요구 사항에 따라 제공될 수 있습니다.
사용자 정의 속성
- 제품명: T-헤드 도크 볼라드 → 부두, 도크, 안벽 및 조선소 계류 용도의 육상 계류 볼라드.
- 용량 범위: 10~200톤 → 선석 계류 하중, 선박 크기 범위, 로프 배열 및 항만 설계 요구 사항에 따라 선택합니다.
- 재질: 주강 / 탄소망간강 / 스테인리스강 / 주철 / 연성 주철 → 강도, 내마모성, 내식성, 비용 및 사양 요구 사항에 따라 선택합니다.
- 연성 주철 옵션: 연성 주철 → 프로젝트 사양에서 연성, 주조 품질 및 내마모성이 요구되는 경우 자주 고려됩니다.
- 주조 방법: 목형 주조 → 금형 정확도, 주조 반복성 및 완성된 볼라드 형상을 개선하는 데 사용됩니다.
- 앵커리지 방법: 앵커리지 볼트 고정 → 볼트 그룹 및 베이스 플레이트 영역을 통해 볼라드 하중을 안벽 또는 도크 기초로 전달합니다.
- 앵커 볼트 마감: 핫 딥 아연 도금 탄소강 → 실외 해상 터미널 설치의 부식 저항성을 향상시킵니다.
- NDT 요구 사항: UT / MT 요청 시 가능 → 검사 방법, 영역, 표준 및 승인 수준은 생산 전에 확인해야 합니다.
- FEA 검토: 고객 요구 사항에 따라 가능 → 헤드, 넥, 베이스 및 앵커리지 영역의 응력 집중 확인에 유용합니다.
작동 방식
계류 라인이 T-헤드 볼라드 주위로 리드됨 → 부드러운 주강 반경이 라인 접촉 및 방향 변경을 지원 → 계류력이 볼라드 헤드와 베이스를 통해 전달됨 → 앵커리지 볼트가 하중을 안벽 기초로 전달함 → 프로젝트 설치 절차에 따라 검사, 조임 및 코팅이 완료됨
응용 분야
상업 항구 | 컨테이너 터미널 | 벌크 화물 선석 | 조선소 | 수리 도크 | 건조 도크 | 페리 터미널 | 선착장 | 안벽 | 해상 터미널 | 부두 교체 프로젝트
인증 및 이점
프로젝트 요구 사항, 검사 범위, 재질 추적성 및 제3자 승인 절차에 따라 검사 및 인증서를 준비할 수 있습니다.
인증: 제3자 검사 인증서, 인장 시험 인증서.
도면 및 사진
자주 묻는 질문
Q1: 볼라드 용량이 SWL과 동일합니까?
A1: 제공된 데이터는 볼라드 용량을 톤으로 사용합니다. 최종 설계 하중, 안전 계수, 라인 각도, 앵커 볼트 힘 및 기초 검증은 선석 설계 또는 프로젝트 사양에 의해 확인되어야 합니다. SWL이라는 용어는 승인된 프로젝트 문서에 명확하게 정의된 경우에만 사용해야 합니다.
Q2: 도크 볼라드에서 주조 품질이 중요한 이유는 무엇입니까?
A2: 도크 볼라드는 주강 본체와 앵커리지 시스템을 통해 계류 하중을 전달합니다. 헤드, 넥, 베이스 또는 볼트 영역 근처의 유해한 주조 결함은 안전 및 검사 승인에 영향을 미칠 수 있습니다. 목형 주조, 부드러운 전환부 마감 및 선택적 UT/MT 검사는 이러한 위험을 제어하는 데 도움이 됩니다.
Q3: 견적에 필요한 정보는 무엇입니까?
A3: 볼라드 용량, 재질, 표면 처리, 라인 각도, 앵커 볼트 요구 사항, 수량, 인증서/검사 범위, 기초 또는 설치 도면, 배송지 및 필요한 배송 시간을 확인해 주십시오.
