주강 6" 8" 10" 바다 단추 초크 ASTM A27-70-36 배 계류 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | 굄목 | 크기(인치): | 버튼 초크(6", 8", 9", 9-1/2", 10", 11"); 개방형 초크(4"x8", 5"x1 |
|---|---|---|---|
| 재료 등급: | 연강판(가공품), ASTM A27-70-36 주강, 주조 스테인레스강, 스테인레스 강판(가공품) | 품질 관리: | 주조용 열처리, 방사선 사진 검사(RT), 자기 테스트(MT), 인장 하중 테스트 |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 자격증: | CCS/BV/LR/ABS/DNV-GL |
| 강조하다: | 연강 해양 초크,CCS 해양 초크,A27-70-36 선박 계류 장비 |
||
제품 설명
주철 버튼 초크6", 8" 및 10"| 내륙 바지선에 대한 ASTM A27-70-36
제품개요
6", 8" 및 10" 주강 버튼 초크는 내륙 바지선, 예인선, 작업선 및 기타 북미 스타일의 하천 선박 배치용으로 개발된 데크 용접 라인 유지 부속품입니다. 개구부를 통해 라인을 안내하는 기존의 개방형 또는 폐쇄형 초크와 달리 버튼 초크는 주로 예인 구성, 이동 및 바지선 계류 작업 중에 계류 라인 또는 와이어의 고리를 수용하고 유지하는 데 사용됩니다.
세 가지 모델은 ASTM A27/A27M 등급 70-36 주강을 사용하며 공칭 크기는 6", 8" 및 10"입니다. 선택은 라인 또는 와이어 아이 형상, 의도된 하중 기준, 데크 레이아웃, 용접 인터페이스 및 로컬 데크 보강을 기반으로 해야 합니다. 제공된 치수 및 중량은 초기 선택 및 견적을 지원하지만 최종 생산 도면 및 선박 구조 검토가 설치를 관리해야 합니다.
빠른 사양
- 제품 유형: 주강 버튼 초크 → 내륙 바지선 예인 및 계류 중 라인 또는 와이어의 눈을 고정하기 위한 데크 피팅.
- 주요 시장 및 선박 유형: 북미 및 남미 내륙 수로 → 일반적으로 바지선, 작업선, 예인선 및 하천 서비스 선박에 대해 지정됩니다.
- 공칭 크기 범위: 6", 8" 및 10" → 대략적인 무게가 38~144lb인 세 가지 일반적인 데크 하드웨어 크기
- 재질: ASTM A27/A27M 등급 70-36 주강 → 열처리 및 기계 테스트를 거친 탄소강 주조 등급.
- 설치: 데크 구조에 용접 → 용접 절차, 용접 영역 준비, 데크 보강 및 하중 방향은 선박별 확인이 필요합니다.
- 라인 인터페이스: 버튼 헤드 및 오목한 스로트 → 제품을 볼라드나 리프팅 포인트로 설명하지 않고 라인 또는 와이어 아이를 유지합니다.
- 표면 상태: 주조된 상태/도장되지 않은 용접 준비 공급품 또는 지정된 블라스팅 및 프라이밍 마감 → 코팅 순서는 조선소 용접과 조화를 이루어야 합니다.
- 검사 옵션: 재료 인증, MT, RT 및 합의된 인장력 테스트 → 프로젝트 범위 및 승인 기준에 따라 사용 가능.
주요 기술 매개변수
| 설명 | 유형 | 치수 내 신장 (MM) |
무게 | |||||||
| 에이 | 비 | 기음 | 디 | 이자형 | 에프 | G | 시간 | LBS (KGS) |
||
| 버튼 초크 | 6" | 6" | 8-1/2" | 12" | 4-1/8" | 1-1/8" | 3/4" | 3/4" | 1/2" | 38 |
| 152 | 216 | 305 | 181 | 105 | 89 | 19 | 13 | 17 | ||
| 8" | 8-3/5" | 12-1/2" | 13" | 5-3/4" | 2" | 3/8" | 7/8" | 3/4" | 75 | |
| 218 | 318 | 330 | 146 | 51 | 10 | 22 | 19 | 34 | ||
| 10" | 10" | 15" | 17" | 8-1/2" | 해당 없음 | 1/2" | 1" | 5/8" | 144 | |
| 254 | 381 | 432 | 216 | 13 | 25 | 16 | 65 | |||
선택 및 문의 안내
1단계: 필요한 버튼 초크 모델(6", 8" 또는 10")을 확인하고 선박 또는 바지선 갑판 배치 도면을 제공합니다.
2단계: 라인 또는 와이어 유형, 눈 크기, 의도된 예인 구성 또는 계류 용도, 리드 방향 및 프로젝트 설계 하중 기준을 확인합니다.
3단계: 데크 설치 위치, 버튼 헤드 주변 여유 공간, 데크 플레이트 두께, 철근 및 조선소 용접 세부 사항을 확인합니다.
4단계: ASTM A27/A27M 등급 70-36 재료, 열처리 기록, 재료 인증서 및 모든 클래스 또는 소유자 검사 요구 사항을 확인합니다.
5단계: 마감 확인: 주조 상태/도장되지 않은 용접 준비 상태, Sa 2.5 블라스팅 및 에폭시 숍 프라이머, 아연 도금 마감, 광택 스테인리스강 옵션 또는 프로젝트 코팅 시스템.
6단계: 수량, 필요한 인증서 및 테스트 범위, 배송 목적지, 필요한 배송 시간, 가능한 경우 도면 또는 참조 사진을 제공합니다.
구조
주철 버튼 본체 | 돌출된 머리 | 라인 유지 목구멍 | 둥근 선 접촉면 | 데크 용접 베이스 | 제어된 용접 인터페이스 | 주조 또는 지정된 표면 처리
주조, 용접 및 계류의 장점
- 버튼의 기하학적 구조는 라인이나 와이어의 눈에 적합하여 예인 준비 및 바지선 계류 작업 중에 시선을 고정시키는 데 도움이 됩니다.
- 둥근 주조 표면을 드레싱하고 매끄럽게 처리하여 합성 낚싯줄, 섬유 로프 또는 와이어 로프 눈과의 날카로운 국부 접촉을 줄일 수 있습니다.
- 6", 8" 및 10" 범위는 일반적인 미국 내륙 바지선 데크 하드웨어 관행과 일치하며 교체 또는 신축 프로젝트를 위한 실용적인 크기 진행을 제공합니다.
- ASTM A27/A27M 등급 70-36은 열처리되고 기계적으로 테스트된 탄소강 주조 등급입니다. 구매자와 조선소는 실제 주조물과 데크 재료에 대한 적절한 용접 절차를 확립해야 합니다.
- 주조 상태이거나 도색되지 않은 용접 영역 상태는 데크 용접을 단순화할 수 있습니다. 숍 프라이머 또는 아연 도금이 지정된 경우 용접 영역 준비 및 코팅 수리는 생산 전에 합의해야 합니다.
- MT, RT 및 Pull-load 테스트는 필요한 경우 준비할 수 있지만 방법, 테스트 부하, 허용 기준, 증인 요구 사항 및 인증서 문구는 순서대로 합의되어야 합니다.
- 용접된 베이스는 서비스 힘을 선박 구조로 전달합니다. 현지 데크 보강 및 용접 크기 조정은 선박 또는 조선소 구조 설계의 일부로 남아 있습니다.
맞춤 속성
- 제품 유형: 주철 버튼 초크 → 바지선 예인 및 계류를 위한 라인아이 고정 데크 피팅.
- 공칭 크기: 6" / 8" / 10" → 라인 또는 와이어 아이, 데크 공간 및 승인된 도면에 따라 선택합니다.
- 재질: ASTM A27/A27M 등급 70-36 → 열처리 및 기계적 테스트를 거친 탄소강 주조 등급.
- 일반적인 선박 적용: 내륙 바지선/예인선/작업선 → 특히 미국 강 및 바지선 데크 하드웨어 배치와 관련이 있습니다.
- 설치 : 데크용접 → 용접순서, 데크보강, 주변간격 등은 선박설계에 따라 확인한다.
- 표면 처리: 주조, Sa 2.5 블라스팅 및 에폭시 현장 프라이밍, 아연 도금, 광택 처리 또는 맞춤형 → 최종 마감은 용접 및 코팅 순서에 따라 다릅니다.
- 검사: 지정된 대로 재료 인증서, MT, RT 및 풀로드 테스트 → 주문에 포함되지 않는 한 표준 결과물로 간주되지 않습니다.
- 하중 등급: 확인 예정 → SWL, MBL, 시험 하중 또는 허용 하중은 크기, 재질 등급 또는 제품 중량으로 추론되지 않습니다.
작동 방식
라인 또는 와이어 아이가 버튼 헤드 위에 배치됨 → 오목한 목에 있는 아이 시트 → 예인 구성 또는 계류 중에 둥근 접촉 표면이 아이를 유지하고 안내함 → 서비스 인력이 용접 베이스를 통해 강화된 데크 구조로 전달
응용
내륙 바지선 | 탱크 바지선 | 건조 화물 바지선 | 예인선 및 작업선 | 푸시 토우 및 토우 구성 준비 | 강 터미널 | 바지선 수리 및 교체 프로젝트 | 해양 갑판 계류장
인증 및 장점
ABS 승인 문서, 재료 인증서, 제조업체 인증서, NDT 보고서 및 입회 테스트는 프로젝트 요구 사항, 주문 범위 및 해당 클래스 승인 절차에 따라 준비될 수 있습니다. 견적을 받기 전에 인증서 가용성을 확인해야 합니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

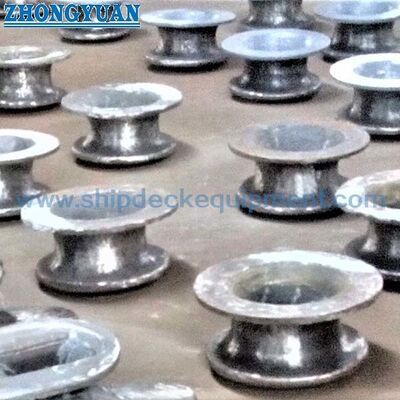

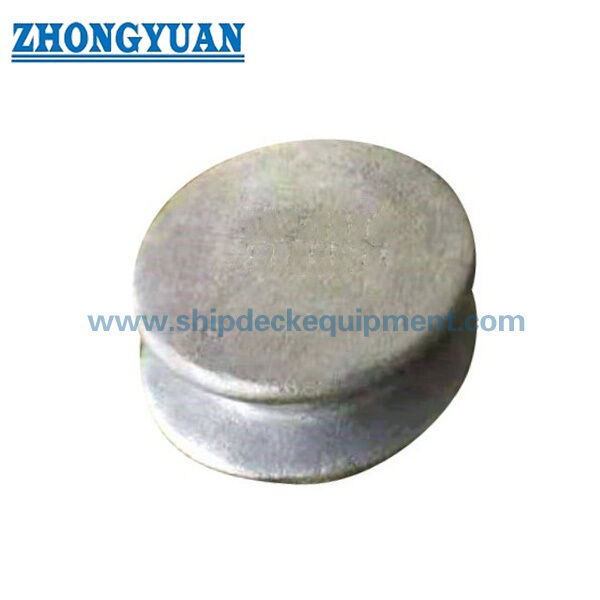

그림 및 사진
FAQ
Q1: 6", 8" 또는 10" 버튼 초크를 어떻게 선택해야 합니까?
A1: 라인 또는 와이어 아이 치수, 서비스 배열, 데크 공간, 리드 방향, 프로젝트 설계 하중 및 승인된 선박 도면에 따라 모델을 선택하십시오. 공칭 크기만으로는 완전한 하중 선택 기준이 아닙니다.
Q2: 공칭 크기 또는 제품 중량이 SWL입니까?
A2: 아니요. 6", 8" 및 10" 지정은 모델 및 목 형상을 설명하는 반면 나열된 중량은 취급 및 화물 참조용입니다. SWL, MBL, 허용 하중 및 테스트 하중은 승인된 하중 기준 및 구조 계산 없이 추론해서는 안 됩니다.
Q3: 데크 용접 전에 버튼 초크를 도색해야 합니까?
A3: 미국 바지선 하드웨어는 조선소 용접을 지원하기 위해 용접 인터페이스에서 주조되거나 도색되지 않은 상태로 공급되는 경우가 많습니다. 블라스팅, 숍 프라이머, 아연 도금 또는 기타 코팅이 제공될 수 있지만 용접 영역 마스킹, 제거 및 코팅 수리는 조선소와 합의해야 합니다.
