유압 장치가 익숙한 갈라진 바지 하부 도어는 오픈 보디 실린더와 다른 목적 유압 실린더를 운전합니다. 이 유압 시스템은 밸브 군, 유압실린더 과부하 밸브 단체들, 유압실린더, 등을 유지하여 유압펌프, 컨트롤 밸브 그룹, 차동밸브 단체들, 작동유 실린더 압력으로 구성됩니다. 유압원통의 기술적 성과와 기능이 최상의 결과를 성취할 수 있는 것을 보증하기 위해, 시스템은 열린 정전력 펌프에 의해 제어되고 핵심 부품이 수입된 밸브입니다. 시스템은 압유를 제공하기 위해 주로 2 (1 일하, 한 대기) 11kW 구동된 모터 유압펌프로 구성되고 상응하는 유압제어밸브가 몸을 개폐하기 위해 실린더를 운전합니다. 게다가 실린더는 압력 보유, 과부담, 차이와 안티-캐비테이션을 위해 밸브 블록을 갖추고 있습니다.

주요 기술적 요구 :

클래스 인증서 : CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, 리나, Etc.

1. 유압 시스템에서의 동작 압력은 32MPa에 대한 것이고 최고 가압력이 42MPa로 설정됩니다.

2. 연료 탱크는 1500 리터의 능력을 가집니다.

시스템의 전체 설치 용량은 대략 22 kW입니다.

3. 각각 실린더의 주요 압력 매개 변수

4. 계산

2. 수력 시스템 공급 내용 (한쌍의 선박)

1) 다음을 포함하여, 수력 발전소 :

1.1 다음을 포함하는 주요 연료 탱크 조립체, 1500L :

a) 액체 준위 게이지, 오일 온도 게이지, 공기 정화 필터, 히터, 기타 등등 ;

b) 귀환 오일 필터는 클러깅 디스플레이와 알람을 가지고 있습니다 ;

c) 고온 알람, 액체 준위 경보기 ;

1.2 자동차 펌프 세트 + 압력 제어 밸브는 (2x11kW 모터 + 20YC 펌프) 2개 세트에서 설정했습니다

2) 컨트롤 밸브 그룹이 다음과 같은 작동기 행동을 제어합니다 :

2.1 오픈 보디 실린더 2

모든 중간 파이프라인 강관류와 연결 호스는 기술적 요구가 조선소에 의해 제공된 채로 제조사에 의해 제공될 것입니다.

수력 시스템 구성품의 목록은 다음과 같습니다 :

3 시스템의 주요 구성 파라미터

연료 탱크 용량 : 1500 리터

전체 설치 용량 : 약 22kW

공급 전압 : 400V Ｘ 50Hz

주펌프 구성 : 2 정전력은 축 방향 피스톤 변량펌프를 제어했습니다

모터 11kW, 400V, 50Hz, 1450RPM, IP55, 클래스 Ｆ.

(2가지 알려지지 않은 작업)

솔레노이드 밸브 전압 : 직류전압 24V

4, 제어 실린더 상술

1) 본체 실린더를 여세요 : 2

모형을 만드세요 : FS118 480/200-1850 단일 로드 복동실린더

설계 압 : 32 MPa

시험압력 : 42MPa

설치 방법 : 조인트 베어링과의, 양쪽 끝에 있는 귀고리 연결

피스톤 로드 표면 처리 : 조질 처리, 이중층 전기 도금

피스톤 로드 덮개 보호. 고무 슬리브는 모래방지, 오일 방지와 알칼리 저항제와 내산성이고 효과적 사용 기간이 4년보다 못하진 않습니다

밀봉은 물속으로 일합니다

1. 유압 시스템 위의 부품 또는 국회의 인터페이스 플랜지 또는 관이음새는 모두 조선소에 의해 제공됩니다.

2. 강관류, 호스, 플랜지, 관이음새 또는 수력 시스템 파이프 라인 위의 다른 관 이음쇠는 모두 조선소에 의해 제공됩니다.

3. 더 케이블, 특별한 케이블 또는 전기적 시스템 파이프 라인 위의 다른 케이블 악세서리는 모두 조선소에 의해 제공됩니다.

4. 전기실시동과 제어 시스템은 과거의 성능 경험과 전기적 시스템 공급자에 의해 제공되어야 합니다

5. 새된 플러싱과 내압 시험 장비는 조선소에 의해 제공됩니다,

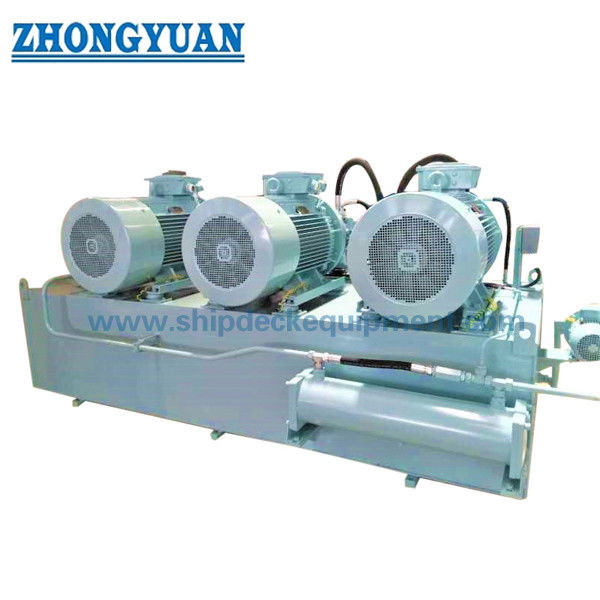

갈라진 바지 하부 도어 유압 장치을 그린 그림
