CB 3146 물은 해양 수력 안내를 지니는 더 낮은 키에 기름을 칩니다

CB 3146 물은 해양 수력 안내를 지니는 더 낮은 키에 기름을 칩니다

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Zhongyuan
인증: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
모델 번호: 표준과 주문을 받아서 만드는

결제 및 배송 조건:

최소 주문 수량: 1
가격: As per quotation
포장 세부 사항: 팔레트 또는 주문 제작됩니다
배달 시간: 제안에 따라
지불 조건: TT, L/C 등
공급 능력: 고객의 요구를 충족
최고의 가격 접촉

상세 정보
재료: C-Mn 강 주물, 연강, 단조 C-Mn 강 표준: CB*3146
타입: A 비 방수, B 방수 적용 가능한 방향타 스톡 직경: ø 60-200mm(A형), ø 60-320mm(B형)
점검: NDE(자격을 갖춘 작업자에 의한 초음파 검사 및 자기 검사), 치수 확인 등급 확인서: CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, 리나
하이 라이트:

CB 3146 하부 방향타 베어링

,

CCS CB 3146 하부 방향타 베어링

,

CB 3146 CCS 하부 방향타 캐리어

제품 설명

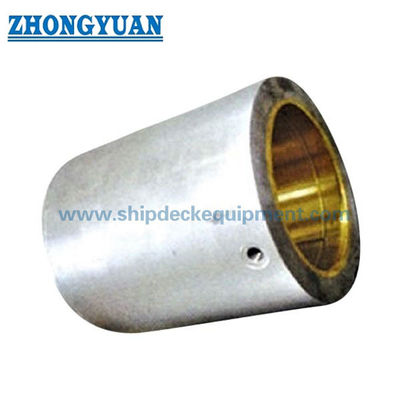

CB 3146 물은 더 낮은 방향타 베아링에 기름을 칩니다



기술

CB3146 물은 더 낮은 방향타 베아링에 기름을 쳤습니다 장치가 키를 지원하기 위해 껍데기에 고정됩니까.일반적으로 러더 스톡이 껍데기 이 담긴 외부 플레이트를 관통하는 포인트에 설정되는 더 낮은 방향타 베아링은 반경 방향 하중을 단지 지닙니다.



주요 기술 명세서

  1. 재료 ; 철, 연강, 구리, 브론즈를 던진 캐스팅 C-마킨 철강
  2. 표준 : CB*3146
  3. 타이핑하세요 : 아무것도 방수되지 않은 것, 방수된 비
  4. 적용 가능한 러더 스톡 지름 : ø 60-200mm (타입), ø 60-320mm (비 타입)
  5. 점검 : NDE (초음파 검사와 자격 있는 운영자들에 의한 자기를 띤 시험)이 치수화하고 체크합니다
  6. 등급 확인서 : CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, 리나, Etc.



주요 기술적인 매개 변수 :

종류 A

러더 스톡 Dia. d1 d2 Ｄ Ｈ t1 Ｔ 고정 볼트
엔 Ｘ d0		 중량
(킬로그램)
60 76 122 102 112 6 5 6 M6 8
70 86 132 112 127 6 5 6 M6 10.1
80 96 142 122 l42 6 5 6 M6 14.3
90 106 160 138 157 6 5 6 M6 17.4
100 120 180 156 170 6 5 6 M6 22.8
110 130 190 164 185 8 6 6 M8 28.5
120 140 200 174 200 8 6 6 M8 34.9
130 154 224 198 213 8 6 6 M8 41.7
140 164 234 204 228 8 6 6 M8 48.4
150 174 244 214 243 8 8 6 M10 55.8
160 184 254 224 258 10 8 6 M10 63.3
180 204 274 244 288 10 8 6 M10 78
200 228 308 268 316 10 8 6 M10 95.4


CB 3146 물은 해양 수력 안내를 지니는 더 낮은 키에 기름을 칩니다 0

낮은 방향타 베아링 종류 A을 그린 그림



B형 행동 양식

러더 스톡 Dia. d1 d2 Ｄ Ｈ Ｈ t1 t2 고정 볼트
엔 Ｘ d0		 중량
(킬로그램)
60 76 122 IJ2 120 24 8 II 6 M8 8.8
70 86 132 112 135 24 8 11 6 M8 10.5
80 96 142 122 150 24 8 11 6 M8 14.8
90 106 160 138 165 24 8 11 6 M8 19.5
100 120 180 156 180 32 10 13 6 M8 24.9
110 130 190 164 195 32 10 13 6 M8 28.9
120 140 200 174 210 32 10 13 6 M8 35.4
130 154 224 198 225 32 10 l3 6 M8 42.1
140 164 234 204 240 32 12 16 6 M8 49.4
150 174 244 214 255 12 J2 16 6 M10 57.3
160 184 254 224 270 32 12 16 6 M10 65.8
180 204 274 244 300 36 12 16 6 M10 87.2
200 228 308 268 330 36 12 16 6 M10 112.6
220 248 328 292 360 36 14 20 6 M12 137.2
240 268 348 312 390 36 14 20 6 M12 165.5
260 288 368 332 420 40 14 20 6 M12 187.7
280 312 402 362 450 40 14 20 6 M12 233.7
300 332 422 378 480 40 14 20 6 M12 264
320 352 442 401 510 40 14 20 6 M12 300.5


CB 3146 물은 해양 수력 안내를 지니는 더 낮은 키에 기름을 칩니다 1

낮은 방향타 베아링 B형 행동 양식을 그린 그림
