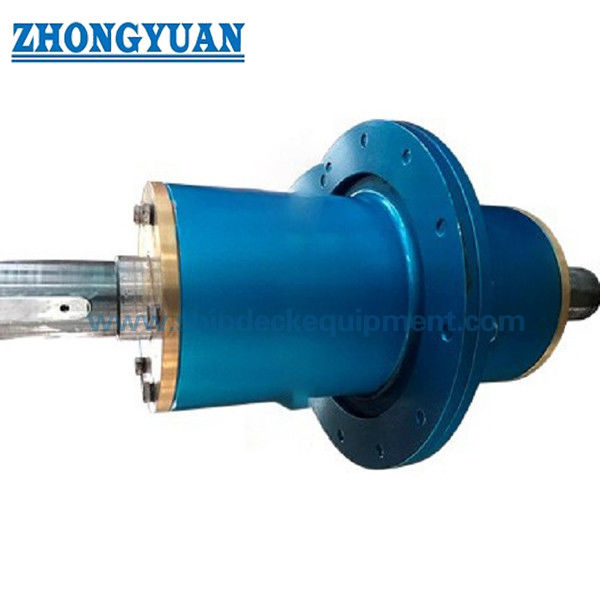

배 추진 시스템이 설계되는 해양 손잡이 칸막이

배 추진 시스템이 설계되는 해양 손잡이 칸막이

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Zhongyuan
인증: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
모델 번호: 표준과 주문을 받아서 만드는

결제 및 배송 조건:

최소 주문 수량: 1
가격: As per quotation
포장 세부 사항: 팔레트 또는 주문 제작됩니다
배달 시간: 제안에 따라
지불 조건: TT, L/C 등
공급 능력: 고객의 요구를 충족
최고의 가격 접촉

상세 정보
샤프트 크기: Dia. 직경 25 to 150mm 25~150mm 재료: 주철, 백색 금속, 청동, 구리
등급 확인서: CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, 리나, Etc.
강조하다:

ABS 배 추진 체계

,

해양 샤프트 칸막이 전동

,

칸막이 기어 전동 장치

제품 설명

배 추진 시스템이 설계되는 해양 손잡이 칸막이



기술 :

제품은 펌프 룸과 기관실 사이에 칸막이 전동에 적용할 수 있습니다 (3,000개 Ｒ / 분 이상이 아니라 주속을 위해). 그것은 주로 원유, 원유제품과 액체 화학 약품을 운송하여 선박에 사용됩니다

드라이브의 냉방 모드에 따른 것 다음과 같은 2가지 범주로 분할됩니다 : a) 수냉식 Ｓ,b) 공냉형 Ｋ



주요 기술적 요구 :

  1. 샤프트 크기 : Dia. 25 내지 150 밀리미터
  2. 재료 : 주철, 화이트 메탈, 브론즈, 구리
  3. 등급 확인서 : CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, 리나, Etc.

타입 Ｓ

1. 이런 유형은 적어도 1의 디밍 롤러베어링, 회전축 입술 고무 밀봉, 기타 등등의 쌍으로 구성될 것입니다.

2. 드라이브의 냉각과 윤활유 공동은 온도 디스플레이 감지 감시장치와 오일 수준 표시장치를 갖추고 있을 것입니다.

3. 드라이브는 선 일치와 통기성 방출 플러그 헤이즈를 갖추고 있어야 합니다

4. 기온이 65'C를 초과할 때 드라이브는 펌프 구획 측면의 샤프트에 설치될 것이고 알람을 작동시켜야 하는 온도 센서의 설치 인터페이스를 갖추고 있을 것입니다.

5. 오일 브랜드 인터페이스는 JB/T 7942에 따라야 합니다. 1 요구조건.

6. 냉각수 흡입구 압력 0.5 MPa.

6. 주택은 철골 구조물 또는 캐스트 강철 부품입니다.

8. 주축의 마지막은 일래스틱 커플링으로서 마지막을 적어도 하나를 가지고 있어야 합니다.



타입 Ｋ

1개 장치는 냉방실을 가지고 있고 배기공을 갖추고 있을 것입니다.

2개 장치는 리튬 기반 그리스로 밀봉된 미끄럼 베어링을 사용하여야 합니다.

3 샤프트의 마지막은 일래스틱 커플링으로서 마지막을 적어도 하나를 가지고 있어야 합니다.

4개 드라이브는 온도 센서를 위한 설치 인터페이스와 펌프 칸막이의 가장자리에 있는 태도에 탑재될 것이며, 그것이 기온이 657을 초과할 때 알람을 작동시켜야 합니다.

5채 주택은 철골 구조물 또는 캐스트 강철 부품입니다.



주요 기술적인 매개 변수 :



Ｓ 타입

샤프트 Dia.
Ｄ		 Ｄ D1 D2 Ｌ L1 L2 냉각수
흐름		 중량
밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 ( m3/ h) 킬로그램
30 420 340 219 580 240 58 1 73
40 420 340 219 640 270 82 1 80
50 42 0 340 219 680 290 82 1 92
60 420 340 24 5 720 310 105 1 98
70 420 340 245 760 340 105 1 110
80 420 340 245 800 350 130 1.5 132
90 420 340 245 880 370 130 1.5 168
100 540 440 273 930 440 165 1.5 190




크 형

샤프트 Dia.
Ｄ		 Ｄ D1 Ｌ L1 L2 L3 중량
밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 킬로그램
25 320 250 450 222 240 70 38
30 360 270 450 222 240 70 42
40 380 210 450 222 240 80 55
45 400 290 500 247 240 80 60
50 420 310 550 280 280 90 63
60 440 330 600 305 280 110 75
70 460 350 650 320 280 110 87
80 480 370 700 353 300 140 112
90 500 390 750 378 300 140 125
100 520 410 800 403 340 170 150
110 550 410 850 428 340 170 162
120 580 460 900 453 380 200 180
130 600 460 950 478 380 200 192
140 620 500 1000 503 420 230 210
150 640 500 1050 528 420 230 222

타입 적용 가능한 주속 작동 온도 적용 가능한 샤프트 직경
(r/min) Ｃ 밀리미터
Ｓ ≤3000 0~+65 30~100
Ｋ ≤1000 - 25~150


배 추진 시스템이 설계되는 해양 손잡이 칸막이 0

해양 샤프트 칸막이 전동 타입 Ｓ을 그린 그림



배 추진 시스템이 설계되는 해양 손잡이 칸막이 1

해양 손잡이 칸막이 전동 유형 Ｋ 배 추진 시스템을 그린 그림
