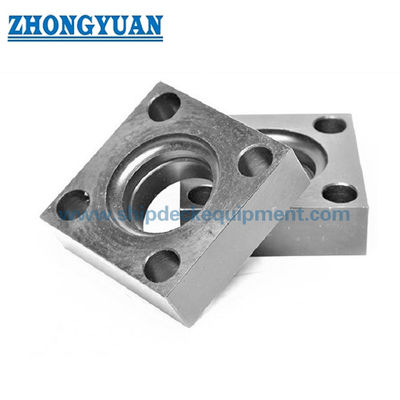

고압 스퀘어 액압 플랜지 해저관 맞춤을 용접하는 소켓

고압 스퀘어 액압 플랜지 해저관 맞춤을 용접하는 소켓

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Zhongyuan
인증: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
모델 번호: 표준과 주문을 받아서 만드는

결제 및 배송 조건:

최소 주문 수량: 1
가격: As per quotation
포장 세부 사항: 팔레트 또는 주문 제작됩니다
배달 시간: 제안에 따라
지불 조건: TT, L/C 등
공급 능력: 고객의 요구를 충족
최고의 가격 접촉

상세 정보
재료: 합금강 단조, C-Mn강 단조, 스테인리스강 304L, 316L 단조 표준: JIS F 7806-1996
타입: 소켓 용접 유형 호칭 직경 DN: 15-80mm
액체 및 매체의 유형: 증기, 담수, 밸러스트 해수, 연료유, 경유, 윤활유, 에어라인, 배기가스, 공기 등 최대 작업압력: 28Mpa & 35Mpa
등급 확인서: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, 형식 승인 등
강조하다:

케케묵은 해양 플랜지

,

소켓 융착 액압 플랜지

,

해양 고압 플랜지

제품 설명

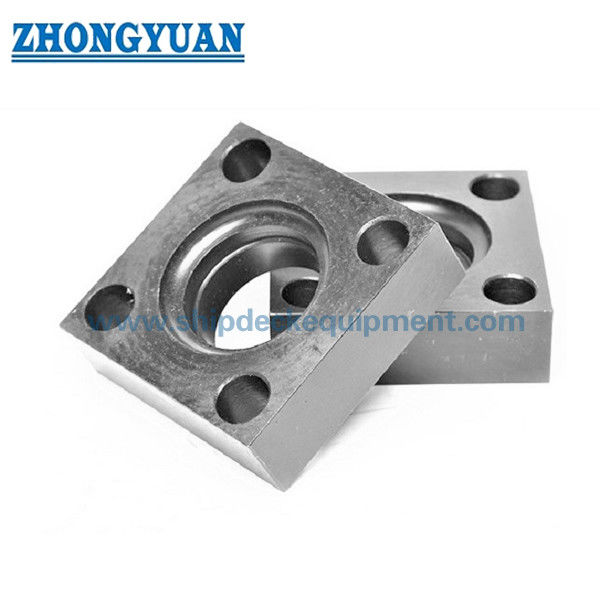

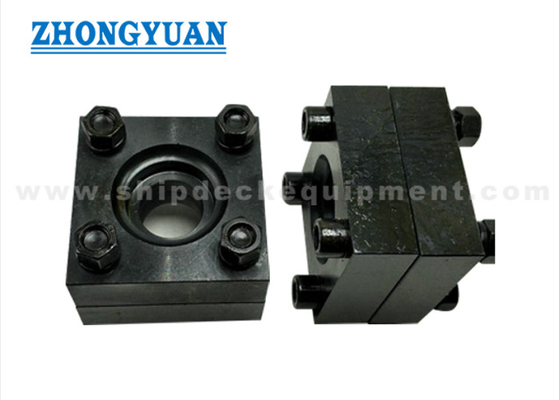

고압 스퀘어 액압 플랜지를 용접하는 소켓



기술

고압 평방 유형 액압 플랜지는 주로 고압력 액체성 시스템에 사용됩니다. 정상적으로 그것은 선박 작동유 체계에 사용됩니다. 우리는 높은 네크 형 플랜지, 같은 높이의 플랜지, 소켓형 플랜지, 스크류형 플랜지 기타 등등과 같이, 모든 종류의 해양 플랜지를 공급합니다.



주요 기술적 요구 :

  1. 재료 : 합금 강, C-마킨 강철을 만드는 것, 스테인레스 강 304L, 316L을 만드는 것 만들기
  2. 표준 : JIS Ｆ 7806-1996
  3. 타이핑하세요 : 사주 용접식
  4. 공칭 직경 DN : 15-80mm
  5. 액체와 매체의 타입 : 신선한 물, 안정기 바닷물, 연료유, 디이젤 유, 윤활 오일, 에어 라인, 배기 가스, 공기, 등인 증기.
  6. 최대 작업압력 :28Mpa와 35Mpa
  7. 등급 확인서 : CCS, NK, BV, ABS, DNV-GL, LR, 크로나, IRS, RS, 리나, 형식 승인 Etc.



주요 기술적인 매개 변수 :

명사 상당어

지름

 A

한'

(맥스.)

 비 Ｃ Ｄ d1 d2 Ｅ d3 d4 Ｆ Ｒ 볼트 중량
(킬로그램)
15 66 70 43 22 12.3 24 22.2 12 3 4 11 4 5 M10 0.63
20 72 76 48 25 16.2 30 27.7 12 40 11 4.5 5 M12 0.85
25 85 91 58 35 21.2 35 34.5 14 48 13.5 5 5 M16 1.64
32 98 104 68 35 29.9 45 43.2 18 60 17.Ｓ 6.5 5 M16 2.03
40 105 112 74 40 34.4 50 49.1 20 66 17.Ｓ 7.5 5 M16 2.66
50 130 139 90 50 43.1 60 61.1 20 79 22 8 5 M20 5.14
65 150 161 108 60 57.3 75 77.1 25 100 24 10 6 M22 7.95
80 170 181 120 65 66.9 85 90 25 114 26 12 6 M24 11


고압 평방 유형 액압 플랜지 350K

명사 상당어

지름

 A 한'
(맥스.)		 비 Ｃ Ｄ d1 d2 Ｅ d3 d4 Ｆ Ｒ 볼트 중량
(킬로그램)
15 68 73 45 28 12.3 24 22.2 12 37.5 11 4 5 M10 0.88
20 82 87 55 30 16.2 30 27.7 12 43.5 13.5 5 5 M12 1.34
25 95 101 65 35 21.2 35 34.5 14 53 17.5 5.5 6 M16 2.02
32 100 106 70 35 23.3 40 43.2 18 63 17.5 7 6 M16 2.16
40 105 112 75 42 28.2 45 49.1 20 70 17.5 8 6 M16 2.84
50 132 140 92 50 38.3 55 61.1 25 84 22 9 6 M20 5.30
65 160 170 112 60 48.3 65 77.1 30 105 26 12 7 M24 9.92
80 190 202 130 68 58.7 75 90 30 120 33 13.5 7 M30 14.8


고압 평방 유형 액압 플랜지 280K

고압 스퀘어 액압 플랜지 해저관 맞춤을 용접하는 소켓 0

고압 평방 유형의 해양인 액압 플랜지 280K를 끌어내는 것 맞춤을 배관합니다

고압 스퀘어 액압 플랜지 해저관 맞춤을 용접하는 소켓 1

고압 평방 유형의 해양인 액압 플랜지 350K를 끌어내는 것 맞춤을 배관합니다



고압 스퀘어 액압 플랜지 해저관 맞춤을 용접하는 소켓 2
