125–250mm 경사형 이중 비트 계류 볼라드 | CB/T 169-2011 B형 이중 베이스
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
| 문서: | Marine Inclined Bollard GB ...65.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 169-2011 | 공칭 직경: | 125 / 160 / 200 / 250mm |
|---|---|---|---|
| 재료: | 연강 ; 스테인레스 강 | 무게: | 32.7 - 162.7kg |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| 강조하다: | gb 556 sh 유형 해양 볼라드,gb 556 sh 유형 계류 볼라드,bv 해양 볼라드 |
||
제품 설명
125~250mm 기울기 겹치기 둥지
제품 개요
CB/T 169-2011 B형 기울기형 이중 비트 보러드는 중중중량 배에 적용될 수 있도록 설계되었습니다.
기울어진 이중 기둥 구조는 마찰을 증가시키고 배 이동 중에 로프 미끄러지거나 우연히 풀리는 것을 방지합니다.
그것은 안정적이고 높은 부하에 고정 성능을 필요로 하는 화물 선박, 배구 및 항구 서비스 선박에 널리 사용됩니다.
빠른 사양
- 명목 지름: 125~250mm → 로프 호환성을 결정합니다.
- 타입: B형 (복기 기판) → 향상된 부하 분포와 구조 안정성
- SWL 범위: 19.5 ∼ 59 kN → 부하역량 기준
- 구조: 기울어진 이중 비트 → 안티 슬리프 로프 홀딩
- 재료: C-Mn 스틸 / 스테인리스 스틸 → 강도 및 부식 저항성
- 표면: Sa2.5 + 에포시 코팅 → 해양성 부식 보호
- 설치: 용접 된 기본 → 갑판에 강한 부하 전송
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
주요 기술 매개 변수 (CB/T 169-2011 B형)
| 명목 다이아. | SWL kN | 스틸 로프 6x24 | 강철 로프 6x37 (b) | 자연 | 합성 로프 다이아 | D | D1 | H | L1 | L2 | t | 기본 L | B | h | h1 | t1 | k | 무게 kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
공학 설계 논리
로드 전송 경로: 로프 → 볼러드 포스트 → 베이스 플레이트 → 데크 구조.
기울어진 기둥은 마찰을 증가시키고 역동적인 배 이동 하에서 로프 미끄러짐을 줄입니다.
이중 기판은 부하 분포와 구조적 안정성을 향상시킵니다.
왜 굽은 보러드 디자인 이 필요 합니까?
로프 미끄러지는 것을 방지합니다 → 더 높은 매킹 안전
유지 힘 향상 → 배 이동 하에 더 나은 안정성
사고 방출을 줄여 더 안전한 작동
동적 조건에 적합합니다 → 화물 선박 및 배
구조
기울기 있는 이중 기둥 ∙ 이중 기단판 ∙ 강화판 ∙ 용접 구조
사용자 지정 속성
- 기울어진 기둥 → 미끄러지지 않는 성능
- 이중 기판 → 더 높은 구조 안정성
- 용접 된 제조 → 신뢰할 수있는 부하 전송
- 부드러운 표면 → 로프 보호
- 선택적 인 스테인레스 스틸 → 부식 저항성
선택 가이드
단계 1 직경 선택 → 로프 크기에 따라
2단계 로프 타입 → 와이어 / 섬유를 확인
단계 3 류하중 확인 → SWL에 기초
4단계 중량용용용용용형 → B형 선택
단계 5 인증 요구 사항을 확인
올바른 모델에 대해 확실하지 않은 경우? 저희에게 연락하십시오. 우리는 당신의 로프와 작업 조건에 따라 올바른 솔루션을 추천합니다.
조사 가이드
로프 지름, 로프 종류, 배 종류, 설치 위치 및 인증 요구사항을 알려주세요.
어떻게 작동 합니까?
줄은 기울어진 기둥 → 마찰 증가 → 베이스에 로드 전송 → 미끄러지지 않고 안전한 매킹을 보장합니다.
신청서
화물 선박. 배. 항구 서비스 선박.
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진

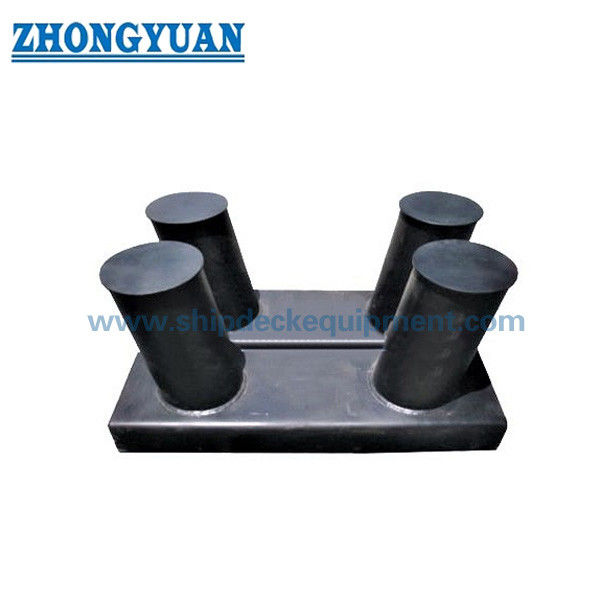

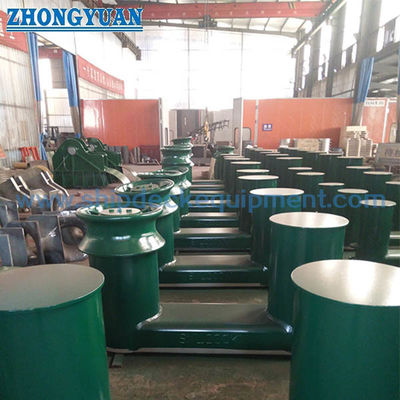

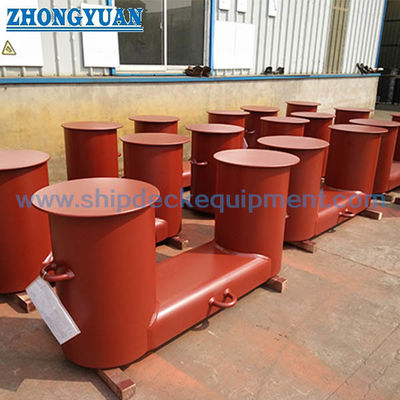

일반 배열 도면 및 제품 사진
주문
지정: 유형 (B형) 크기 재료 코팅 인증
FAQ
Q1: B형 보러드란 무엇입니까?
A: B형은 CB/T 169 내의 더 높은 용량 구성이며, 더 나은 부하 분포와 구조적 안정성을 위해 이중 기판 구조를 갖추고 있습니다.
Q2: 왜 기울기 디자인을 하는 걸까요?
A: 배가 움직일 때 로프가 미끄러지는 것을 방지합니다.
Q3: 크기를 어떻게 선택합니까?
A: 로프 지름과 SWL에 따라
