125–250mm 경사형 이중 비트 볼라드 | CB/T 169-2011 Type B 용접식 선박 갑판 계류 볼라드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
| 문서: | Marine Inclined Bollard GB ...65.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 169-2011 | 공칭 직경: | 125 / 160 / 200 / 250mm |
|---|---|---|---|
| 재료: | 연강 ; 스테인레스 강 | 무게: | 32.7 - 162.7kg |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| 강조하다: | gb 556 sh 유형 해양 볼라드,gb 556 sh 유형 계류 볼라드,bv 해양 볼라드 |
||
제품 설명
125–250mm 경사 이중 기둥 계선주 | CB/T 169-2011 Type B 용접식 선박 갑판용 계선주
제품 개요
CB/T 169-2011 Type B 경사 이중 기둥 계선주는 중대형 선박 계류 작업에 적합하도록 설계되었습니다.
경사 이중 기둥 구조는 마찰력을 증가시켜 선박 이동 중 로프 미끄러짐이나 우발적인 풀림을 방지합니다.
안정적이고 높은 하중의 계류 성능이 필요한 화물선, 바지선 및 항만 서비스 선박에 널리 사용됩니다.
주요 사양
- 공칭 직경: 125–250mm → 로프 호환성 결정
- 유형: Type B (이중 베이스 플레이트) → 하중 분산 및 구조적 안정성 향상
- SWL 범위: 19.5–59 kN → 하중 용량 참조
- 구조: 경사 이중 기둥 → 미끄럼 방지 로프 고정
- 재질: C-Mn 강 / 스테인리스 강 → 강도 및 내식성
- 표면: Sa2.5 + 에폭시 코팅 → 해양 부식 방지
- 설치: 용접 베이스 → 갑판으로의 강력한 하중 전달
- 인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서
주요 기술 매개변수 (CB/T 169-2011 Type B)
| 공칭 직경. | SWL kN | 강선 로프 6x24 | 강선 로프 6x37(b) |
천연 로프 둘레 최대 |
합성 로프 직경. | D | D1 | H | L1 | L2 | t | 베이스 L | B | h | h1 | t1 | k | 무게 kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
엔지니어링 설계 논리
하중 전달 경로: 로프 → 계선주 → 베이스 플레이트 → 갑판 구조.
경사 기둥은 마찰력을 증가시키고 동적 선박 이동 시 로프 미끄러짐을 줄입니다.
이중 베이스 플레이트는 하중 분산 및 구조적 안정성을 향상시킵니다.
왜 경사 계선주 디자인인가?
로프 미끄러짐 방지 → 높은 계류 안전성
고정력 향상 → 선박 이동 시 더 나은 안정성
우발적 풀림 감소 → 더 안전한 작업
동적 조건에 적합 → 화물선 및 바지선
구조
경사 이중 기둥 | 이중 베이스 플레이트 | 보강 플레이트 | 용접 구조
사용자 정의 속성
- 경사 기둥 → 미끄럼 방지 성능
- 이중 베이스 플레이트 → 높은 구조적 안정성
- 용접 제작 → 신뢰할 수 있는 하중 전달
- 매끄러운 표면 → 로프 보호
- 선택적 스테인리스 강 → 내식성
선택 가이드
1단계 – 직경 선택 → 로프 크기에 따라
2단계 – 로프 유형 확인 → 와이어 / 섬유
3단계 – 하중 확인 → SWL 기준
4단계 – 유형 선택 → 중대형 작업에는 Type B
5단계 – 인증 요구 사항 확인
올바른 모델을 모르시겠습니까? 저희에게 연락하십시오 — 로프와 작업 조건에 따라 올바른 솔루션을 추천해 드리겠습니다.
문의 가이드
로프 직경, 로프 유형, 선박 유형, 설치 위치 및 인증 요구 사항을 제공해 주십시오.
작동 방식
로프가 경사 기둥에 감김 → 마찰력 증가 → 하중이 베이스로 전달 → 미끄러짐 없이 안전한 계류 보장.
응용 분야
화물선 | 바지선 | 항만 서비스 선박 | 갑판 계류
인증 및 장점
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서
도면 및 사진

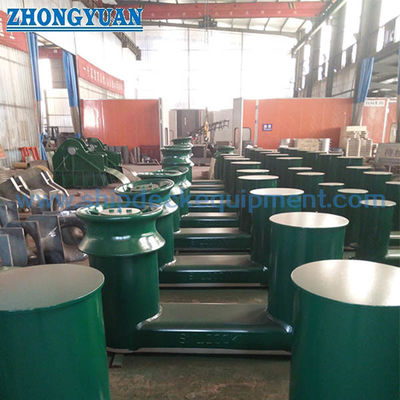

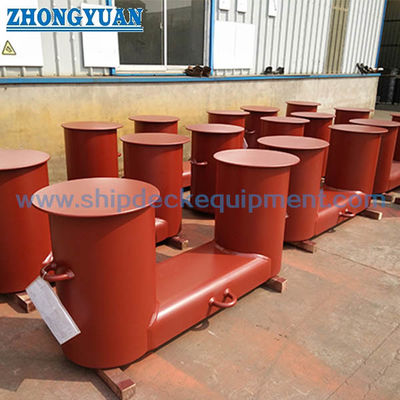

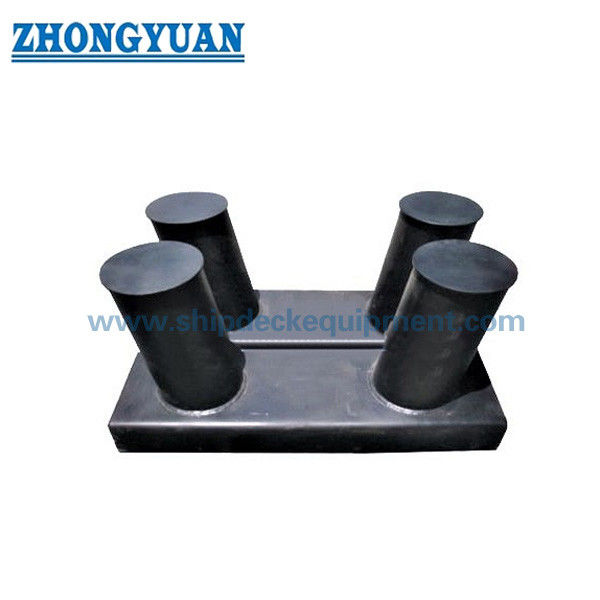

일반 배치 도면 및 제품 사진
주문
명시: 유형 (Type B) | 크기 | 재질 | 코팅 | 인증
자주 묻는 질문
Q1: Type B 계선주란 무엇입니까?
A: Type B는 CB/T 169 내에서 더 높은 용량 구성으로, 하중 분산 및 구조적 안정성 향상을 위한 이중 베이스 플레이트 구조를 특징으로 합니다.
Q2: 왜 경사 디자인인가?
A: 선박 이동 중 로프 미끄러짐을 방지합니다.
Q3: 크기는 어떻게 선택합니까?
A: 로프 직경과 필요한 SWL을 기준으로 합니다.
