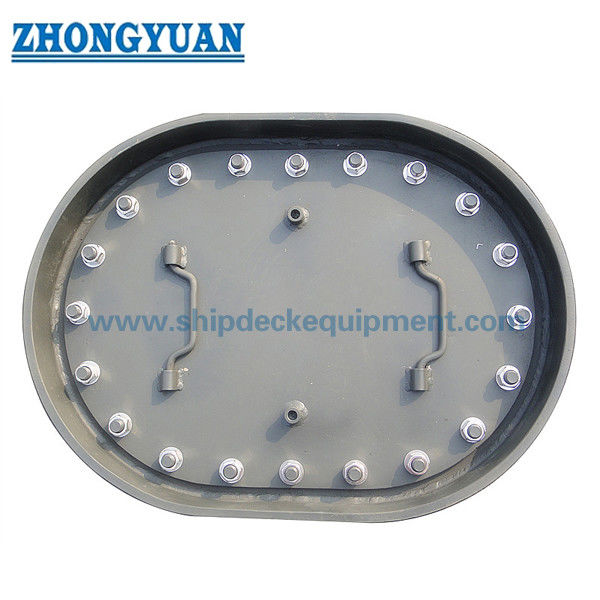

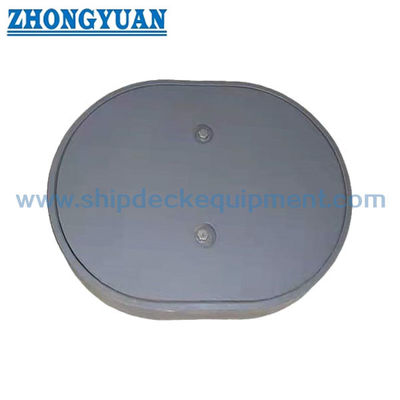

ISO 5894 유형 DO 중단된 상단 덮개 바다 복장을 가진 다 놀이쇠 맨홀
제품 상세 정보:
| 문서: | Marine manhole cover CBT 43...14.pdf |
|
상세 정보 |
|||
| Standard: | BS ISO 5894:2018/ GB 11628 | Type: | DO |
|---|---|---|---|
| Material: | Mild Steel, Stainless Steel | Gasket: | Suitable with oil, sea water, and fresh water; Free from asbestos |
| Bolt & Nuts: | M20, Stainless steel, bronze, brass | Test: | Hydraulic Pressure Test |
| Dimension: | As Standard or Customized, As client’s drawing | Application Type: | Water-tight, Oil Tight |
| Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available | Classification Certificates: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| 강조하다: | iso 5894 해양 맨홀,m20 볼트 해양 맨홀 뚜껑,m20 너트 해양 맨홀 |
||
제품 설명
ISO 5894 타입 DO 복수 볼트 매너홀
설명:
선박용은 A형 맨홀 커버입니다. 이 커버의 모양은 긴 원형입니다. 이것은 코밍이 있는 커버의 일종입니다. 들어올릴 수 있습니다. IS05892 및 CB/T19-2001의 표준에 부합합니다.그것은 강철으로 만들어졌으며 다양한 배에 사용할 수 있습니다.우리의 제품에 관심이 있다면, 더 많은 정보를 위해 저희에게 연락하십시오.
주요 기술 사양:
- 표준: BS ISO 5894:2018/ GB 11628
- 종류: DO,
- 재료: 가벼운 강철, 스테인리스 강철,
- 가스켓: 기름, 바닷물 및 민물과 적합 합니다. 아스베스트가 없습니다.
- 볼트 & 나트: M20, 스테인리스 스틸, 브론즈, 구리
- 시험: 수압 압력 시험
- 차원: 표준 또는 사용자 정의, 클라이언트의 그림,
- 용도 종류: 수질, 기름질,
- 표면 처리: S2.5에 모래 블래싱 + 에포кси 상점 프라이머의 1 층, 닦은, 젤리화, 사용자 정의 표면 처리 가능합니다.
- 분류 인증서: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA
주요 기술 매개 변수
| 명목 규모 1×b1 |
l2 | b2 | 3 | b3 | 1 4 | b4 | t | 접착제 직경 |
접착제 번호 |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
참고: 1t는 최소 두께를 나타냅니다. 테이블에 표시되지 않은 두께는 건설업체에 따라 설계 될 수 있습니다. 연습 |
|||||||||
| 열쇠 | ||||||
| 1 | 코밍 플레이트 | 4 | 커버 | 7 | 판 반지 | 9 표시 |
| 2 | 가스켓 | 5 | 상단 표면 | 8 | 장착 볼트 | 10개의 자동 볼트, 2 x M20 |
| 3 | 손잡이 | 6 | 손잡이 | |||
용접의 크기와 세부 사항은 인정된 산업 표준을 충족해야 합니다.
괄호 () 에 표시된 차원은 조정할 수 있습니다. 괄호에 표시된 차원을 선택할 때 견과류를 포함한 커브의 위쪽은 플러시 표면에서 튀어나오지 않아야합니다.
참고: 1'1 x b1은 공백한 구멍입니다.
참고: 2 부리 2 × M20를 사용자가 선택하면 됩니다. M20 부리, 구멍 ct:> 23mm.
ISO 5894 타입 DO 다중 볼트 매너홀의 도면
