CB/T 4392 유형 EA는 경첩 바다 복장을 가진 타원형 다 놀이쇠 맨홀 덮개를 제기했습니다
제품 상세 정보:
| 문서: | Marine manhole cover CBT 43...14.pdf |
|
상세 정보 |
|||
| 기준: | CB/T 4392-2014 | 종류: | EB, 코밍, 타원형 유형, 힌지 |
|---|---|---|---|
| 무게: | 20.4-165.2kg | 형태: | 타원형, 타원형 |
| 볼트 & 너트: | 스테인리스 스틸, 청동, 황동 | 소재: | 연강, 스테인레스 강 |
| 코밍 높이: | 100mm 또는 사용자 정의 | 가스킷: | 네오프렌 또는 사용자 정의 |
| 테스트: | 유압 압력 테스트, 공기 시험 | 차원: | 표준 또는 문의로 사용자 정의 |
| 애플리케이션 유형: | 수중, 가스가 단단하고 기름이 단단합니다 | 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층에 대한 샌드 블래스트, 연마, 아연 도금, 맞춤형 표면 처리 가능 |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| 강조하다: | 타원형 제기 맨홀 뚜껑,해양 제기 맨홀 뚜껑,cb/t 4392 해양 맨홀 뚜껑 |
||
제품 설명

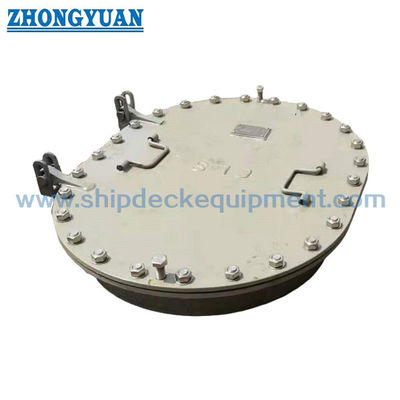

CB/T 4392 EA형 오발형 다중 볼트 힐링이 있는 갱도 덮개
설명:
CB/T 4392형 EA의 높인 타원형 멀티 볼트 덩어리 덮개는 물과 기름에 밀착되지 않는 덩어리 덮개입니다. CB/T4392의 최신 표준을 충족합니다. 스테인리스 볼트와 견과류로 강철으로 만들어집니다.다양한 상선에 사용할 수 있습니다.. 사용자 정의 디자인 및 재료가 제공됩니다. 힌지는 선박 승무원이 래치를 쉽게 열고 닫을 수 있도록 도와주는 좋은 작업입니다.우리의 래치 톱 링은 부츠 용접없이 전체 조각으로 강철 판에서 잘라집니다. 그리고이 작업은 밀폐 표면에 누출이 있는지 확인하고 좋은 밀착력을 가지고 있습니다.
주요 기술 사양:
- 표준: CB/T 4392-2014.
- 타입: EB, 높게 부착된 코밍, 타원형, 힌지형
- 무게:20.4~165.2kg
- 형태: 타원형, 타원형
- 볼트 & 너트: 스테인레스 스틸, 동, 구리
- 재료: 가벼운 강철, 스테인리스 강철
- 코밍 높이: 100mm 또는 사용자 정의
- 가스켓: 네오프렌 또는 사용자 정의
- 시험: 수압 압력 시험, 공기 시험
- 차원: 표준 또는 요청에 따라 사용자 정의
- 용도 유형: 수체, 가스, 오일 밀착
- 표면 처리: S2.5에 모래 블래싱 + 에포кси 상점 프라이머의 1 층, 닦은, 젤리화, 사용자 정의 표면 처리 가능합니다.
- 분류 인증서: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA
주요 기술 매개 변수
| 명목 크기 LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | H | 볼트 크기 |
볼트 양 |
무게 1kg |
| 450×350 | 470 | 370 | 548 | 448 | 598 | 498 | 4 | 4 | 343 | M20 | 18 | 20.4 |
| 6 | 4 | 26.1 | ||||||||||
| 8 | 6 | 34 | ||||||||||
| 10 | 8 | 41.6 | ||||||||||
| 500×400 | 520 | 420 | 598 | 498 | 648 | 548 | 6 | 4 | 376 | 29.4 | ||
| 8 | 6 | 38.4 | ||||||||||
| 10 | 8 | 47.5 | ||||||||||
| 12 | 10 | 56.6 | ||||||||||
| 14 | 12 | 65.7 | ||||||||||
| 600X400 | 620 | 420 | 698 | 498 | 748 | 548 | 8 | 6 | 292 | 20 | 44.2 | |
| 10 | 8 | 54.8 | ||||||||||
| 12 | 10 | 65.4 | ||||||||||
| 14 | 12 | 75.9 | ||||||||||
| 16 | 14 | 86.5 | ||||||||||
| 600×450 | 620 | 470 | 698 | 548 | 748 | 598 | 8 | 6 | 362 | 22 | 46.9 | |
| 10 | 8 | 58 | ||||||||||
| 12 | 10 | 69.2 | ||||||||||
| 14 | 12 | 80.4 | ||||||||||
| 16 | 14 | 91.7 | ||||||||||
| 18 | 16 | 102.9 | ||||||||||
| 800X600 | 820 | 620 | 898 | 698 | 948 | 748 | 12 | 10 | 394 | 26 | 101.9 | |
| 14 | 12 | 118.7 | ||||||||||
| 16 | 14 | 135.4 | ||||||||||
| 18 | 16 | 152.2 | ||||||||||
| 20 | 18 | 169 | ||||||||||
| 22 | 20 | 185.9 | ||||||||||
| 24 | 22 | 202.7 | ||||||||||
| 명목 크기 LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | H | 볼트 크기 |
볼트 양 |
무게 1kg |
| 800X400 | 820 | 420 | 898 | 548 | 948 | 548 | 12 | 10 | 460 | M20 | 24 | 83.4 |
| 14 | 12 | 97 | ||||||||||
| 16 | 14 | 110.6 | ||||||||||
| 18 | 16 | 124.2 | ||||||||||
| 20 | 18 | 137.9 | ||||||||||
| 22 | 20 | 151.5 | ||||||||||
| 24 | 22 | 165.2 | ||||||||||
CB/T 4392의 도면 EA형 오발형 다중 볼트 수리 구멍 덮개
이 제품에 대한 자세한 내용을 알고 싶습니다
