알루미늄 데킹 플레이트가 있는 선박용 통로 | 선박-육상 접근용 ISO 7061 Type A
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준:: | ISO7061:2015 | 유형:: | 유형 데크 갱웨이 |
|---|---|---|---|
| 재료:: | 알류미늄 | 단계:: | 데크 플레이트 및 미끄럼 방지 계단 |
| 난간 높이:: | 균일한 간격으로 1000mm 이상; | 공칭 길이:: | 2m에서 9m까지 0.5m 증가; 9m 이상 1m 증가; |
| 네트 너비:: | 600mm; | 사용법 각도:: | 0-30° |
| 설계 하중:: | 각 계단에서 735 N | 표면 처리:: | 양극 산화 처리; |
| 수업 수료증:: | EU MED, EC 유형 승인, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA. | ||
| 강조하다: | ISO 7061 유형 해안 통로,해안 통로 알루미늄,해안 통로 마린 |
||
제품 설명
알루미늄 육상 통로 데크 플레이트 | 선박-육상 접근용 ISO 7061 Type A
제품 개요
ISO 7061 Type A 알루미늄 육상 통로는 데크 플레이트와 미끄럼 방지 계단이 있는 휴대용 선박 접근용 다리입니다. 선박에 탑재되어 주로 선박 승무원의 선박-육상 접근을 제공하며, 조건이 유리할 경우 선박 간에도 사용할 수 있습니다. Type A 보행 표면은 수평 서비스 또는 수평에서 최대 30도 기울기에 적합하며, 적재된 트롤리와 같은 바퀴 달린 차량에는 적합하지 않습니다.
ISO 7061:2024는 현재 4판이며 ISO 7061:2015를 대체합니다. 업데이트된 판은 데크 플레이트 구성으로 Type A를 유지하고 기울기 문구, 테스트 방법 및 마킹 요구 사항을 수정했습니다. 취급 및 보관 요구 사항에 따라 1단 또는 2단 본체를 고려할 수 있으며, 최종 선택 시 통로 길이, 선박 측 고정, 육상 끝 지지대, 자유고 및 조수 범위, 난간 배열, 테스트 범위 및 승인 요구 사항을 확인해야 합니다.
빠른 사양
- 제품 유형: Type A 데크 플레이트 알루미늄 육상 통로 → 선박 접근용 미끄럼 방지 계단이 있는 연속 보행 표면.
- 표준 판: ISO 7061:2024 → 현재 4판; ISO 7061:2015는 폐기되었으며 계약상 명시된 경우에만 사용해야 합니다.
- 작동 경사: 수평에서 0도에서 30도 → Type A 선택은 확인된 작동 각도 제한 내에 있어야 합니다.
- 공칭 길이: 2m ~ 9m (0.5m 단위), 9m 초과 시 1m 단위 → 실제 공급 길이 및 운송 배열 확인 필요.
- 유효 폭: 600mm → 공급된 기술 데이터 기반의 컴팩트한 선박 내 접근 폭.
- 데크 및 계단: 300-400mm 간격의 미끄럼 방지 계단이 있는 데크 플레이트 → 통로가 기울어졌을 때 발판을 지지합니다.
- 가드레일 배열: 높이 1,000mm 이상의 난간, 두 개의 중간 가이드, 최대 1,500mm 간격의 기둥 → 낙상 방지 기하학적 구조는 승인된 도면에서 확인해야 합니다.
- 설계 기준: 각 계단에 735N, 알루미늄 합금의 0.2% 항복 강도에 안전 계수 2 적용 → 선택한 ISO 판 및 승인 범위에 따라 값 확인 필요.
주요 기술 매개변수
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| 순 폭 (mm) | 600 | |||||||||||||
| 안전 계수 | 사용된 알루미늄 합금의 0.2% 항복 강도에 2 | |||||||||||||
| 계단 |
300mm ~ 400mm 간격으로 규칙적으로 배치됨. 데크 위로 최소 30mm 높이; 목재 계단은 최소 데크와 접촉하는 단면 폭 40mm |
|||||||||||||
| 기둥 | 최대 1,500mm 간격으로 | |||||||||||||
|
난간 및 중간 가이드 |
난간 및 중간 가이드 2개 a) 연속적이고 적절하게 장력이 가해진 사이잘삼, 마닐라, 폴리프로필렌 또는 플라스틱 코팅 와이어 로프, 최소 로프 직경 16mm; b) 연속적인 단단한 알루미늄 솔리드 또는 중공 섹션 |
|||||||||||||
선택 및 문의 가이드
1단계: ISO 7061 Type A 데크 플레이트 통로 및 필요한 표준 판을 확인하십시오. ISO 7061:2024가 현재 판입니다.
2단계: 필요한 전체 길이, 선박 자유고, 예상 조수 변동, 육상 착륙 높이 및 최대 작동 경사를 제공하십시오.
3단계: 1단 또는 2단 구조, 분리 가능한 연결 설계, 선박 내 보관 위치, 취급 방법 및 사용 가능한 리프팅 포인트를 확인하십시오.
4단계: 선박 측 미끄럼 방지 고정 부분, 육상 끝 롤러 또는 바퀴 배열, 지지 인터페이스 및 안전망 부착 요구 사항을 확인하십시오.
5단계: 알루미늄 합금 및 템퍼, 용접 요구 사항, 양극 산화 사양, 난간 유형, 로프 재료 또는 단단한 가이드 옵션 및 마킹 세부 정보를 확인하십시오.
6단계: 수량, 선박 유형, 국적/등급/EU MED 요구 사항, 검사 및 테스트 범위, 배송지, 필요한 배송 시간 및 도면 또는 사진을 제공하십시오.
구조
알루미늄 측면 프레임 | 크로스 멤버 | 데크 플레이트 | 미끄럼 방지 계단 | 기둥 | 난간 및 두 개의 중간 가이드 | 상단 미끄럼 방지 고정 부분 | 육상 끝 롤러 또는 바퀴 | 리프팅 러그 | 선택 사항 분리 가능한 2단 연결
설계, 안전 및 제조 이점
- Type A는 미끄럼 방지 계단이 있는 데크 플레이트를 사용하여 연속적인 보행 표면을 제공하면서도 확인된 30도 경사까지 작동할 수 있도록 정의된 발판을 유지합니다.
- 측면 프레임은 주요 종 방향 강도 부재 역할을 하며, 크로스 멤버는 데크를 지지하고 통로 폭을 유지합니다. 합금, 섹션 크기, 용접 세부 정보 및 항복 강도 기준은 승인된 설계를 따라야 합니다.
- 상단 미끄럼 방지 고정 부분은 선박 구조물에 맞물려 의도하지 않은 움직임을 줄여야 하며, 육상 끝 롤러 또는 바퀴는 착륙 조건이 변경됨에 따라 제어된 상대 움직임을 허용합니다.
- 기둥, 난간 및 두 개의 중간 가이드는 측면 가드 시스템을 형성합니다. 연결 보안, 장력, 접이식 또는 분리 가능한 기능 및 보관 조건은 검사 중에 확인해야 합니다.
- 1단 구조는 조인트 인터페이스를 줄입니다. 2단 배열은 선박 내 취급 및 보관을 개선할 수 있지만, 검증된 강도와 조립 제어가 가능한 양호하게 고정된 분리 가능한 연결이 필요합니다.
- 알루미늄은 유사한 강철 접근 구조에 비해 취급 무게를 줄이며, 제작 품질은 확인된 합금 템퍼, 용접 절차, 변형 제어, 부드러운 모서리 및 필요한 경우 이종 금속 피팅과의 분리에 따라 달라집니다.
- ISO 7061:2024는 테스트 방법 및 마킹 정렬을 업데이트합니다. 하중 테스트, 식별, 안전 사용 마킹 및 문서는 표준 공급으로 가정하는 대신 검사 및 승인 계획에 정의해야 합니다.
- SOLAS 규제 설치의 경우, 선박 내 배열, 검사, 유지 보수, 안전 하중 제한 및 지지 와이어 또는 피팅은 국적 국가, 등급 및 해당 IMO 요구 사항을 따라야 합니다.
사용자 정의 속성
- 표준: ISO 7061:2024 → 알루미늄 육상 통로의 현재 판; 프로젝트에서 교체 작업을 위해 이전 판을 지정할 수 있습니다.
- 유형: Type A 데크 플레이트 통로 → 수평 서비스 또는 수평에서 최대 30도 기울기.
- 공칭 길이: 2-9m (0.5m 단위); 9m 초과 시 1m 단위 → 실제 제조 및 운송 길이 확인.
- 유효 폭: 600mm → 공급된 데이터를 기반으로 하며 승인된 도면 확인 대상.
- 본체 구성: 1단 / 2단 → 보관, 취급 및 선박 내 배치 요구 사항에 따라 선택.
- 가드 레일: 난간 및 두 개의 중간 가이드 → 로프 또는 단단한 알루미늄 배열 지정 필요.
- 표면 처리: 양극 산화 → 코팅 두께, 색상 및 처리 표준 확인 필요.
- 승인 범위: 프로젝트 요구 사항에 따라 → 등급, 국적, EU MED, 테스트 및 인증서 범위는 견적 전에 합의해야 합니다.
작동 방식
선박 측 고정부가 선박 지지대에 맞물림 → 육상 끝 롤러 또는 바퀴가 착륙면에 놓임 → 데크 플레이트와 미끄럼 방지 계단이 보행 경로 제공 → 측면 프레임과 크로스 멤버가 적용된 접근 하중을 지지 → 난간과 중간 가이드가 측면 보호 제공 → 사용 후 통로 검사, 회수 및 보관
응용 분야
상선 | 화물선 | 유조선 | 벌크 캐리어 | 컨테이너선 | 작업선 | 신조 프로젝트 | 교체용 육상 통로 | 유리한 조건에서의 선박 간 접근
인증 및 장점
인증서 및 승인은 해당 국적 국가, 선급 협회, EU 해양 장비 및 프로젝트 요구 사항에 따라 준비될 수 있습니다. EU MED / EC 형식 승인 및 선급 인증은 표준 공급으로 간주되지 않으며 승인된 제품 구성, 테스트, 인증 기관 또는 선급 참여 및 합의된 주문 범위의 적용을 받습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

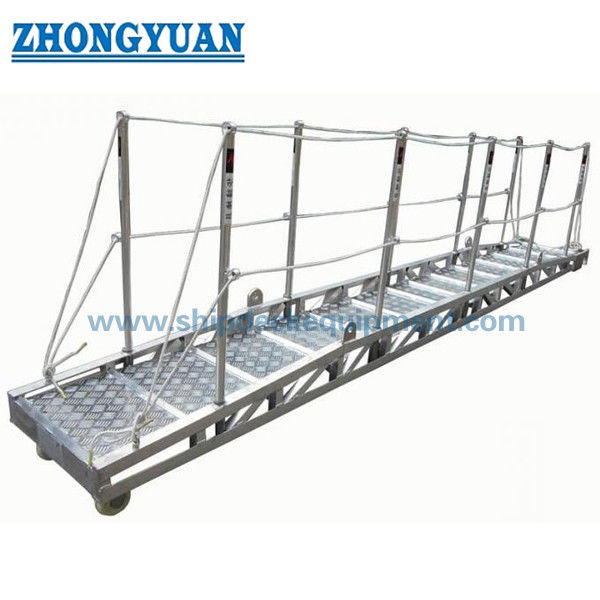

도면 및 사진
자주 묻는 질문
Q1: 새 통로에 어떤 ISO 7061 판을 지정해야 합니까?
A1: ISO 7061:2024는 현재 4판이며 ISO 7061:2015를 대체합니다. 2024년 판은 일반적으로 새 견적에 사용해야 하며, 기존 선박 도면 또는 계약에서 요구하는 경우에만 이전 판을 유지해야 합니다.
Q2: Type A 통로를 30도 이상 또는 적재된 트롤리에 사용할 수 있습니까?
A2: Type A는 수평 사용 또는 수평에서 최대 30도 기울기에 대한 데크 플레이트 구성입니다. 적재된 트롤리와 같은 바퀴 달린 차량에는 적합하지 않습니다. 더 높은 작동 각도 또는 바퀴 하중에는 별도로 선택 및 승인된 접근 배열이 필요합니다.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3: 전체 길이, 자유고 및 조수 범위, 최대 경사, 1단 또는 2단 요구 사항, 선박 측 및 육상 끝 지지대 세부 정보, 보관 배열, 알루미늄 합금, 난간 유형, 표면 처리, 테스트 및 인증서 범위, 수량, 배송지, 배송 시간 및 설치 도면 또는 사진을 제공하십시오.
