JIS F 2025 B 고정형 선박 앵커 체인 케이블 클렌치 선박 계류 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | JIS F 2025-1992; 일본 표준 | 유형: | 고정 유형 |
|---|---|---|---|
| 공칭 체인 직경: | 38mm ~ 120mm | 체인 등급: | 2등급 및 3등급 앵커 체인에 적용 가능; |
| 롤러 웨이트: | 44~721kg | 재료: | 고장력 연강, 고장력 단조강, 스테인레스강을 사용할 수 있습니다. |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 설치:: | 체인 로커에 용접됨 | ||
| 강조하다: | jis f 2025-1992 선박 계류 장비,ccs 선박 계류 장비,jis f 2025-1992 선박 계류 장비 |
||
제품 설명

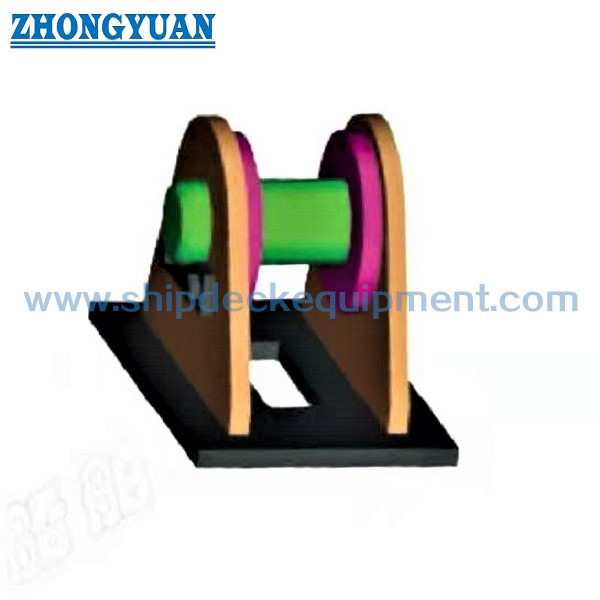

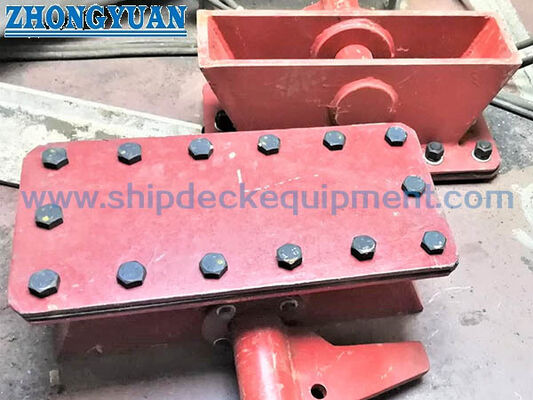

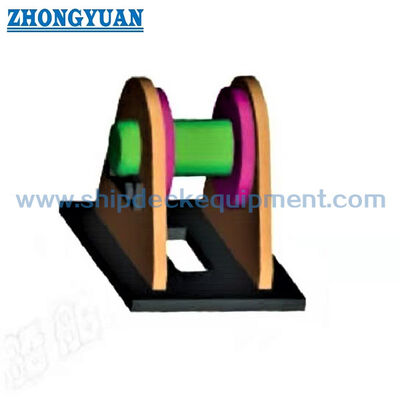

고정된 앵커 체인 케이블 클렌치 체인 로커 JIS F 2025 B형
제품 개요
JIS F 2025 B형 케이블 클렌치는 체인 로커 내부에 설치된 고정된 앵커 체인 끝 고정 장치입니다. 용접 된 철체와 가로 핀은 내부 끝 또는 쓴 끝을 유지합니다.앵커 체인에서 앵커 체인이 정상적으로 앵커를 취급하고 매장하는 동안 배 구조에 긍정적으로 연결되도록.
타입 B는 JIS F 2025에서 고정된 구성이며 분리 가능한 타입 A 구성과 구별되어야합니다. 그것은 갑판 매킹 장착 장치, 체인 막대기, 리프팅 포인트,또는 자동으로 빠르게 풀리는 버림 장치선택은 적용 가능한 앵커 체인 명목 지름, 제어 표준판 또는 승인 된 도면, 설치 액세스, 용접 인터페이스,주변 체인 로커 구조, 코팅 시스템 및 프로젝트 검사 요구 사항
빠른 사양
- 제품 기능: 체인 로커 내부에 고정된 앵커 체인 쓴 끝 고정 → 내부 체인 끝에 정의 된 구조 연결을 제공합니다.
- 표준 및 유형: JIS F 2025 타입 B, 고정형 → 현재 표준판은 JIS F 2025:2021이전 도면에서는 1992년판을 인용할 수 있습니다.
- 명목 크기 범위: B40 ~ B120 → 적용 가능한 앵커 체인 명목 지름 38mm ~ 120mm를 포함합니다.
- 표준 재료 참조: SS400 JIS G 3101 인 바디와 B 타입 핀 → 대체 재료는 도면을 검토하고 프로젝트를 승인해야합니다.
- 고정 장치: 핀 체크 조각과 육각 볼트 / 견과류 →와 함께 가로 핀은 통제 된 접근을 유지하면서 의도하지 않은 핀 이동을 방지합니다.
- 설치: 체인 로커 구조에 용접 → 지역 곡선, 용접 다리, 강화, 접근성 및 조선소 용접 절차가 확인되어야합니다.
- 계산량: 5.9kg ~ 102kg → 취급, 포장, 설치 계획 및 화물 추정에 유용합니다.
- 표면 보호: Sa 2.5 폭파 및 에포시 샵 프라이머가 프로젝트 완성품으로 공급 될 수 있습니다 → 가연화, 최종 코팅 및 윤활성화 세부 사항은 확인이 필요합니다.
주요 기술 매개 변수
| 적용 가능한 앵커 체인 디아. |
L4 | L5 | B1 | B5 | H4 | D2 | D3 | R | t1 | t2 | D1 | 1 4 | 1 5 |
| 38~40 | 160 | 0 | 50 | 0 | 78 | 45 | 88 | 50 | 12 | 6 | 42 | 111 | ] 2 |
| 42-44 | 180 | 0 | 54 | 0 | 85 | 49 | 96 | 54 | 14 | 6 | 46 | 119 | 12 |
| 46~48 | 195 | 0 | 58 | 0 | 92 | 53 | 104 | 59 | 14 | 8 | 50 | 127 | 12 |
| 50-52 | 210 | 100 | 64 | 24 | 100 | 57 | 112 | 65 | 14, | 10 | 54 | 137 | 12 |
| 54-56 | 225 | 115 | 68 | 32 | 106 | 61 | 120 | 71 | 14 | 12 | 58 | 145 | 12 |
| 58-60 | 240 | 130 | 72 | 40 | 114 | 65 | 128 | 75 | 14 | 14 | 62 | 153 | 12 |
| 62 ~ 64 | 255 | 145 | 78 | 50 | 122 | 69 | 136 | 79 | 14 | 16 | 66 | 168 | 15 |
| 66 -68 | 270 | 150 | 82 | 54 | 130 | 73 | 144 | 85 | 16 | 16 | 70 | 176 | 15 |
| 70 ~ 73 | 290 | 170 | 88 | 64 | 138 | 78 | 154 | 90 | 16 | 18 | 75 | 186 | 15 |
| 76-78 | 310 | 190 | 94 | 74 | 148 | 83 | 164 | 95 | 16 | 20 | 80 | 196 | 15 |
| 81-84 | 330 | 210 | 100 | 84 | 158 | 88 | 174 | 100 | 16 | 22 | 85 | 206 | 15 |
| 87-90 | 350 | 230 | 106 | 94 | 170 | 93 | 184 | 107 | 18 | 24 | 90 | 220 | · 15 |
| 92 ~ 95 | 380 | 250 | 112 | 108 | 180 | 98 | 194 | 112 | 18 | 28 | 95 | 234 | 15 |
| 98~102 | 410 | 270 | 120 | 116 | 192 | 103 | 206 | 120 | 22 | 28 | 100 | 255 | 18 |
| 105 -111 | 440 | 300 | 130 | 130 | 208 | 113 | 224 | 131 | 24 | 30 | 110 | 273 | 18 |
| 114~120 | 470 | 330 | 140 | 152 | 224 | 123 | 242 | 140 | 24 | 36 | 120 | 295 | 18 |
| 칩에 칩을 꽂아 | 헥사곤 헤드 볼트 헥사곤 견과류 |
용접된 다리 | 계산 질량 (kg) |
|||||||
| L6 | L7 | b2 | b3 | t5 | d6 | 명목 규모 스ikulu thread d5 |
17 | f1 | f2 | |
| 100 | 70 | 30 | 11 | 8 | 14 | M12 | 25 | 4 | 5.5 | 5.9 |
| 100 | 70 | 30 | 13 | 8 | 14 | M 12 | 25 | 4 | 6.5 | 8 |
| 100 | 70 | 30 | 15 | 8 | 14 | M 12 | 25 | 5 | 6.5 | 9.8 |
| 100 | 70 | 30 | 17 | 8 | 14 | M 12 | 25 | 6.5 | 6.5 | 111 |
| 100 | 70 | 30 | 19 | 8 | 14 | M 12 | 25 | 8 | 6.5 | 14 |
| 100 | 70 | 30 | 21 | 8 | 14 | M 12 | 25 | 8 | 6.5 | 16 |
| 130 | 90 | 40 | ]8 | 10 | 18 | M 16 | 30 | 8 | 6.5 | 18.1 |
| 130 | 90 | 40 | 20 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 231 |
| 130 | 90 | 40 | 22 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 26.5 |
| 130 | 90 | 40 | 25 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 30.8 |
| 130 | 90 | 40 | 28 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 35.3 |
| 130 | 90 | 40 | 30 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 42.8 |
| 130 | 90 | 40 | 33 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 50.7 |
| 180 | 130 | 50 | 31 | 12 | 22 | M 20 | 40 | 12.5 | 10.5 | 66.8 |
| 180 | 130 | 50 | 35 | 12 | 22 | M20 | 40 | 14 | 11.5 | 84 |
| 180 | 130 | 50 | 39 | 12 | 22 | M 20 | 40 | 14 | 11.5 | 10 2 |
선택 및 조사 가이드
1단계JIS F 2025 B형 고정 케이블 클렌치, 요구되는 표준 버전 및 용기 도면에 따라 B40에서 B120까지의 명칭 크기를 확인합니다.
2단계앵커 체인 명목 지름, 체인 등급, 체인 표준, 끝 링크 배열 및 프로젝트 부하 또는 비상 단절 요구 사항
단계 3:체인 로커 내부의 설치 위치, 지역 표면 곡선, 핀 제거에 사용할 수 있는 접근, 웰드 인터페이스, 주변 강화 및 조선소 설치 도면을 확인합니다.
단계 4:소재 요구 사항을 확인합니다. SS400은 바디와 B형 핀에 대한 표준 참조입니다. 스테인레스 스틸 또는 다른 대안은 비 표준 옵션이며 승인을 받아야합니다.
단계 5:표면 처리, 최종 용기 코팅, 핀 윤활 또는 기름 톱니 요구 사항, 부식 허용량, 표시, 재료 추적성 및 검사 범위를 확인합니다.
단계 6:분류회사의 요구사항, 인증서 종류, 양, 배송 목적지, 필요한 배송 시간, 최신 승인된 도면 또는 참조 사진
구조
SS400 용접형 몸체 앵커 체인 좌석/지구 열기 횡단 고정형 핀 핀 체크 조각 헥사곤 볼트와 견과류 웰딩 체인 로커 인터페이스 프로젝트별 표면 보호
앵커 체인, 설치 및 품질 장점
- 고정된 B형 장치는 분리 가능한 A형 메커니즘이 지정되지 않은 상태에서 체인 로커 내부에 앵커 체인의 쓴 끝을 고정하는 간단하고 컴팩트한 방법을 제공합니다.
- 16개의 명목 크기는 B40에서 B120까지의 직접적인 차원 선택 경로를 제공하며 비표준 체인 지름 범위 사이의 중첩의 필요성을 줄여줍니다.
- 핀 체크 조각과 볼트 / 견과류 배열은 가로 핀을 유지하고 검사 또는 계획 된 체인 끝 단절을 위해 제어 된 제거를 지원합니다.
- 표준은 필요하면 바디를 구부러진 설치면과 일치시킬 수 있지만 최종 윤곽은 배 구조 도면을 따라야합니다.
- 표준 용접 다리 참조는 설치 계획을 지원합니다. 실제 용접 절차, 지역 강화, 액세스 및 수용 기준은 조선소 및 클래스 요구 사항에 따라 유지됩니다.
- 제조 검사에는 재료 추적성, 차원 정확성, 핀 적합성 및 정렬, 유지 장치 참여, 용접 준비 상태, 코팅 호환성,그리고 날카로운 체인 접촉 가장자리가 없습니다..
- 기름 톱니는 JIS 기본 기능으로 취급되지 않습니다. 윤활 접근이 필요한 경우,그 위치와 사슬 또는 고정 부품과의 간섭은 승인된 도면에 확인되어야 합니다..
- 지원되지 않는 SWL, MBL, 증명 부하, 비상 방출 시간, 또는 리프팅 기능은 제품에 부여되지 않습니다.
사용자 지정 속성
- 표준: JIS F 2025:2021 현재판 / 1992 레거시 참조 → 용기 사양에 명시된 통제된 판을 확인합니다.
- 타입: 고정된 B 타입 → 분리 가능한 A 타입 케이블 클렌치와 다른
- 명목 크기: B40 / B44 / B48 / B52 / B56 / B60 / B64 / B68 / B73 / B78 / B84 / B90 / B95 / B102 / B111 / B120 → 해당 앵커 체인 명목 지름에 따라 선택하십시오.
- 적용 가능한 사슬 지름: 38-120mm → 차원 선택 범위만; 사슬 등급 및 설계 부하는 별도의 확인이 필요합니다.
- 표준물질: SS400체 및 B형 핀 → 대체 스테인리스 스틸 또는 특수 스틸 구조는 도면 및 승인을 받아야 합니다.
- 설치: 체인 로커 내부에 용접된 → 지역 기초, 곡선, 용접 다리, 강화 및 접근이 확인되어야합니다.
- 표면 처리: Sa 2.5 폭파 + 에포시 작업실 프라이머로 참조 프로젝트 마무리 → 최종 코팅 또는 진료 확인이 필요합니다.
- 윤활: 선택적인 기름 찌개 또는 프로젝트 윤활 장치 → 표준 기능으로 가정되지 않습니다.
- 인증서 요구 사항: 주문 범위에 따라 제공됩니다 → 클래스 승인, 증인 검사 및 인증서 수준은 생산 전에 합의해야합니다.
어떻게 작동 합니까?
Anchor-chain bitter end is positioned in the cable clench → Transverse pin secures the chain-end arrangement → Pin check piece and bolt / nut retain the pin → Welded body transfers restraint into the chain-locker structure → Pin is removed only under the vessel's controlled maintenance or disconnection procedure
신청서
무역선. 탱커. 대량 운송선. 컨테이너 선. 일반 화물선. 작업 선. 체인 로커 앵커 체인 아트 엔드 보안. 신축 및 교체 프로젝트.
인증 및 장점
인증서와 검사는 프로젝트 요구 사항, 재료 추적성, 승인 된 도면, 계급 사회 절차 및 합의 된 주문 범위에 따라 정리 될 수 있습니다.사용 가능성은 클래스 승인에 따라야 하며 표준 공급품으로 간주되어서는 안 됩니다..
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서
그림 & 사진
FAQ
Q1:JIS F 2025 타입 A와 타입 B의 주요 차이점은 무엇입니까?
A1:A형은 분리 가능한 구성이고 B형은 고정된 구성입니다.B형은 자동 또는 급속한 비상 방출 장치로 설명되어서는 안되며, 배별로 승인된 장치와 절차가 그 기능을 확인하지 않는 한.
Q2:B 타입은 2등급 또는 3등급 앵커 체인 분류로만 선택될 수 있습니까?
A2:아니. 표준 테이블은 앵커 체인 명목 지름에 의해 조직됩니다. 체인 등급, 링크 기하학, 설계 부하, 증명 요구 사항그리고 배의 폐기나 유지보수 절차와 호환성을 별도로 확인해야 합니다..
Q3:제안하기 전에 어떤 정보가 필요합니까?
A3:표준판, B형 명목 크기, 체인 지름 및 등급, 끝 연결 장치, 설치 도면, 지역 곡선, 재료, 코팅, 윤활 요구 사항, 인증 범위,수량, 목적지, 배송 일정
