8~10인치 Cast Steel Single Bitt Bollards for Barges & Workboats.
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | 단일 비트 볼라드; | 유형: | 8인치, 10인치 쓰루 데크 고강도 및 플러시 유형; |
|---|---|---|---|
| 재료 등급: | ASTM A27-70-36 C-Mn 주조강 또는 이에 상응하는 것; | 품질 관리: | 필요한 경우 재료 기계적 테스트, 열처리, X-Ray, 마그마틱 검사 또는 염료 침투 테스트; |
| 표면 처리: | S2.5로 샌드블라스팅 | 자격증: | ABS 승인 및 테스트 보고서와 함께 Mill의 재료 인증서. |
| 강조하다: | casting steel ship bollard,single bitt ship mooring bollards,astm a27-70-36 ship mooring bollards |
||
제품 설명
8" 및 10" 주강 단일 비트 볼라드 (바지선 및 작업선용) | 관통 데크 및 플러시 용접 타입
제품 개요
ASTM A27-70-36 주강 단일 비트 볼라드는 내륙 강바지선, 예인선, 푸시보트, 소형 서비스선 및 작업선용으로 사용되는 용접식 데크 계류 설비입니다. 단일 수직 비트와 컴팩트한 데크 공간이 선호되는 바지선 연결, 점검 및 계류 작업에 로프 또는 와이어 라인과 함께 사용됩니다.
제공되는 범위는 8인치 및 10인치 단일 비트 구성으로, 사각 베이스 헤비듀티 관통 데크, 원형 베이스 관통 데크, 원형 베이스 플러시 타입 및 최종 타입 확인이 필요한 추가 8인치 사각 베이스 품목을 포함합니다. 재료 추적성, 열처리, 주조 건전성, 용접부 준비, FEA 검토, 인장 시험 및 ABS / 선급 검사 범위는 선박 프로젝트 요구 사항에 따라 확인해야 합니다.
빠른 사양
- 제품 유형: 주강 단일 비트 볼라드 → 바지선, 예인선, 작업선 및 소형 강선용 컴팩트 데크 계류 지점.
- 공칭 비트 직경: 8인치 및 10인치 → 북미 내륙 선박 시장에서 사용되는 일반적인 인치 기반 데크 하드웨어 선택과 일치합니다.
- 설치 형태: 관통 데크 헤비듀티, 원형 베이스 관통 데크, 원형 베이스 플러시 타입 및 사각 베이스 옵션 → 데크 관통, 용접 인터페이스 및 교체 도면에 따라 선택하십시오.
- 재료 등급: ASTM A27-70-36 C-Mn 주강 또는 동등품 → 주문 범위에 따라 재료 인증서 및 기계적 시험 보고서가 포함된 열처리된 주강.
- 로프 접촉 표면: 매끄럽고 유해한 버가 없음 → 연결, 점검 및 계류 라인 취급 중 로프 절단 위험을 줄이는 데 도움이 됩니다.
- 주조 품질 관리: 재료 기계적 시험, 열처리 기록, 필요한 경우 MT / PT / RT → 가스 기공, 슬래그 포함 및 표면 아래 표시가 지정된 허용 기준 내에서 제어됩니다.
- 엔지니어링 지원: 지정된 경우 FEA 강도 계산 및 인장 시험을 준비할 수 있습니다 → 비트 뿌리, 베이스 전환 및 용접 데크 인터페이스의 응력 집중 검토에 유용합니다.
- 인증서 범위: 프로젝트 요구 사항에 따라 ABS 승인 / 선급 검사 및 밀 재료 인증서를 준비할 수 있습니다 → 모든 주문에 대해 기본으로 처리되지 않습니다.
주요 기술 매개변수
| 설명 |
치수 (인치) (mm) |
lbs (kgs) |
||||||||
| A (Ø) | B | C | D (Ø) | E (Ø) | F | G (Ø) | H | I | ||
| 단일 비트 8” 사각 베이스, 관통 데크 헤비듀티 |
8” (203) |
21” (533) |
12” (305) |
12” (305) |
9.63” (245) |
14” (356) |
5” (127) |
1” (25) |
1.5” (38) |
370 (168) |
| 단일 비트 8” 원형 베이스, 관통 데크 |
8” (203) |
16” (406) |
11” (279) |
12” (305) |
10.25” (260) |
14” (356) |
6” (152) |
1” (25) |
1” (25) |
260 (117) |
| 단일 비트 10” 원형 베이스, 관통 데크 |
10” (254) |
18” (457) |
12” (305) |
13.5” (343) |
10” (254) |
14” (356) |
8” (203) |
1.46” (37) |
1” (25) |
293 (132) |
| 단일 비트 10” 원형 베이스, 플러시 타입 |
10” (254) |
18” (457) |
해당 없음 |
13.5” (343) |
- |
14” (356) |
8” (203) |
1.46” (37) |
1” (25) |
190 (86) |
| 설명 | 치수 (인치) (mm) |
lbs (kgs) |
|||||
| 단일 비트 8” 사각 베이스, |
A | B(Ø) | C (Ø) | D | E | F |
160 (73) |
|
8” (203) |
14” (356) |
11” (279) |
7” (178) |
1” ((25) |
16” (406) |
||
선택 및 문의 가이드
1단계: 필요한 단일 비트 크기(8인치 또는 10인치)를 확인하고, 가능한 경우 선박 도면 또는 교체 부품 참조를 제공하십시오.
2단계: 설치 형태(사각 베이스, 원형 베이스, 관통 데크, 헤비듀티 관통 데크, 플러시 타입 또는 기타 데크 배열)를 확인하십시오.
3단계: 적용 선박 유형(내륙 강바지선, 예인선, 푸시보트, 작업선, 소형 서비스선 또는 기타 해상 데크 적용)을 확인하십시오.
4단계: 생산 전 하중 기준 확인: 의도된 라인/와이어 크기, 알려진 경우 로프 MBL, 설계 안전 계수, 지정된 경우 필요한 SWL, 인장 시험 요구 사항, 데크 보강 도면.
5단계: 재료 및 검사 요구 사항 확인: ASTM A27-70-36 또는 동등품, 열처리, 재료 기계적 시험, MT / PT / RT 영역, 허용 기준.
6단계: 표면 처리, 용접 후 코팅, 수량, 배송지, 필요한 배송 시간, ABS / 선급 검사 범위, 필요한 인증서 패키지를 확인하십시오.
구조
주강 단일 비트 본체 | 매끄러운 로프 접촉 포스트 | 사각 또는 원형 베이스 | 관통 데크 또는 플러시 용접 설치 | 용접 준비 영역 | 열처리된 주조 | 선택적 검사 및 인장 시험 준비
주조, 용접 및 엔지니어링 장점
- ASTM A27-70-36 또는 동등 주강은 컴팩트한 비트 모양, 용접 가능한 베이스 및 제어된 기계적 특성이 요구되는 주조 해상 데크 하드웨어에 적합합니다.
- 비트 포스트, 베이스 전환 및 반경 변경 영역은 국부 응력 집중을 줄이고 계류 로프를 손상시킬 수 있는 날카로운 모서리를 피하도록 매끄럽게 설계되었습니다.
- 열처리 및 재료 기계적 시험은 강도 일관성을 지원합니다. 실제 인증서 패키지는 구매 주문 및 검사 범위에 따라야 합니다.
- 가스 기공, 슬래그 포함 및 표면 아래 주조 표시는 합의된 허용 기준 내에서 제어됩니다. 이 페이지는 해상 주조품은 허용 수준으로 검사되므로 제로 결함 주장을 의도적으로 피합니다.
- MT 또는 PT는 접근 가능한 표면에 적용할 수 있으며, 필요한 경우 비트 뿌리 및 베이스 전환과 같이 힘이 집중되는 중요 영역에 대해 RT / X-선 검사를 준비할 수 있습니다.
- 용접성은 주조 상태, 용접부 준비, 데크 재료, WPS 및 선급 요구 사항에 따라 달라집니다. 데크 용접 절차, 예열 및 용접 후 검사는 조선소 또는 프로젝트 엔지니어가 확인해야 합니다.
- FEA 강도 계산은 프로젝트에서 엔지니어링 검증이 필요한 경우 단일 비트 포스트, 베이스 전환, 데크 관통 및 용접 인터페이스 주변의 응력 분포를 검토하는 데 사용할 수 있습니다.
- 인장 시험은 프로젝트 요구 사항에 따라 준비할 수 있습니다. 인장 방향, 시험 하중, 유지 시간, 허용 기준 및 입회 요구 사항은 생산 전에 정의해야 합니다.
사용자 정의 속성
- 제품 유형: 단일 비트 볼라드 → 컴팩트 데크 계류, 점검 및 바지선 라인 취급을 위한 수직 비트 1개.
- 대상 응용 분야: 내륙 강바지선 / 예인선 / 푸시보트 / 작업선 → 선박 도면으로 확인된 경우 북미 및 미국 내륙 선박 시장에 적합합니다.
- 재료: ASTM A27-70-36 C-Mn 주강 또는 동등품 → 최종 재료 동등성 및 인증서 문구는 주문 전에 확인해야 합니다.
- 설치: 관통 데크 또는 플러시 용접 배열 → 데크 관통, 용접 길이, 지지 구조 및 보강은 선박 설계와 일치해야 합니다.
- 표면 처리: 공급 데이터에 따른 샌드 블라스팅 → 최종 코팅은 일반적으로 설치 후 조선소 페인트 사양을 따릅니다.
- 주조 품질 관리: 지정된 기준 내에서의 기공 / 슬래그 포함 제어 → 검사 계획에 따라 MT, PT 또는 RT를 선택할 수 있습니다.
- FEA 검토: 프로젝트 요구 사항에 따라 사용 가능 → 응력 집중 및 베이스 전환 검토에 사용되며, 선급 승인을 대체하지 않습니다.
- 인장 시험: 프로젝트 요구 사항에 따라 사용 가능 → 하중 값 및 시험 방법은 고객, 조선소 또는 선급에서 확인해야 합니다.
- 인증서 요구 사항: 밀 재료 인증서, 시험 보고서, 주문 범위에 따른 ABS 승인 / 선급 검사 → 인증서 가용성은 프로젝트 승인 절차에 따라 달라집니다.
작동 방식
계류 라인 또는 와이어가 단일 비트에 접근 → 라인이 매끄러운 주강 포스트 주위를 감습니다 → 연결, 점검 또는 계류력이 주조 본체와 용접 베이스를 통해 전달됩니다 → 하중은 선박 설계에 따라 보강된 데크 구조로 분산됩니다.
응용 분야
미국 내륙 강바지선 | 예인선 및 푸시보트 | 작업선 | 소형 서비스선 | 항만 선박 | 강 계류 스테이션 | 바지선 연결 및 점검 라인 취급 | 신조 및 교체 데크 하드웨어 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 승인 절차에 따라 준비할 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.

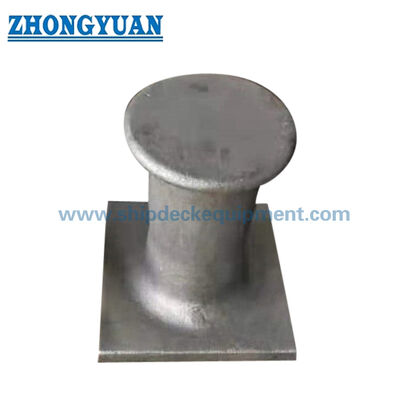

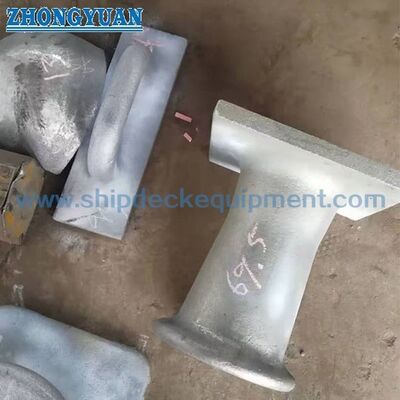

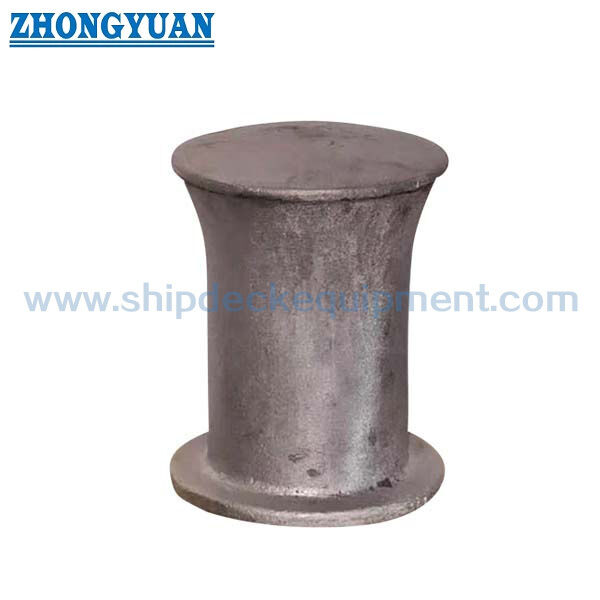

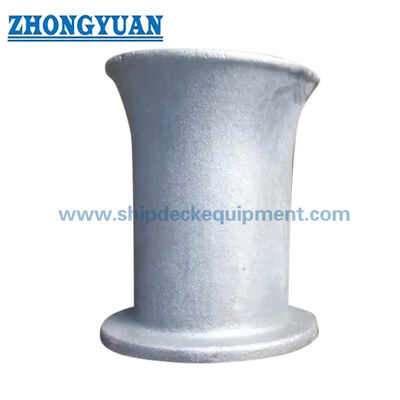

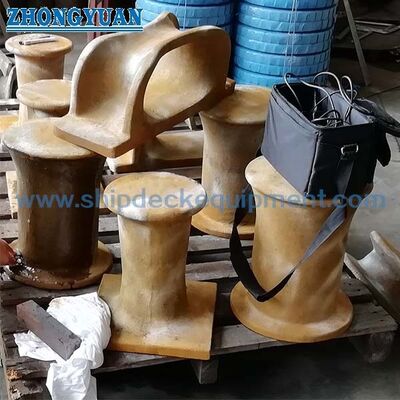

도면 및 사진
자주 묻는 질문
Q1: 고객은 관통 데크와 플러시 타입 단일 비트 볼라드 중에서 어떻게 선택해야 합니까?
A1: 선택은 선박 데크 배열을 따라야 합니다. 관통 데크 타입은 비트가 데크 구조를 통과하거나 아래쪽과 연결되는 곳에 사용됩니다. 플러시 타입 디자인은 데크 인터페이스와 하부 간격이 더 컴팩트한 용접 배열을 필요로 하는 곳에 사용됩니다. 최종 선택은 데크 도면, 보강 세부 사항 및 조선소 설치 요구 사항으로 확인해야 합니다.
Q2: ASTM A27-70-36 주강은 바지선 또는 작업선 데크에 용접하기에 적합합니까?
A2: ASTM A27-70-36은 이 유형의 데크 하드웨어에 사용되는 주강 재료이지만, 용접 수용성은 주조 표면 상태, 용접부 준비, 데크 강철 재료, WPS, 예열 요구 사항 및 선급 또는 조선소 검사 규칙에 따라 달라집니다. 용접 절차 세부 사항은 설치 전에 확인해야 합니다.
Q3: 제공된 매개변수 표가 볼라드의 SWL을 정의합니까?
A3: 아니요. 제공된 표는 모델 설명, 주요 치수 및 무게를 제공합니다. SWL, 인장 시험 하중, 로프/와이어 MBL, 데크 보강, 용접 크기 및 승인 기준은 선택 또는 인증에 사용되기 전에 프로젝트 도면 또는 엔지니어링 계산으로 확인해야 합니다.
