배와 작업용 배용 철강 싱글 비트 볼러드
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 모델 유형: | 단일 비트 볼라드; | 유형: | 8인치, 10인치 쓰루 데크 고강도 및 플러시 유형; |
|---|---|---|---|
| 재료 등급: | ASTM A27-70-36 C-Mn 주조강 또는 이에 상응하는 것; | 품질 관리: | 필요한 경우 재료 기계적 테스트, 열처리, X-Ray, 마그마틱 검사 또는 염료 침투 테스트; |
| 표면 처리: | S2.5로 샌드블라스팅 | 자격증: | ABS 승인 및 테스트 보고서와 함께 Mill의 재료 인증서. |
| 강조하다: | casting steel ship bollard,single bitt ship mooring bollards,astm a27-70-36 ship mooring bollards |
||
제품 설명
바지선 및 작업선용 주강 단일 비트 볼라드 | ASTM A27-70-36 스루 데크 및 플러시 용접 유형
제품개요
ASTM A27-70-36 주강 단일 비트 볼라드는 내륙 강 바지선, 예인선, 푸시 보트, 소형 서비스 선박 및 작업선을 위한 용접 갑판 계류 피팅입니다. 단일 수직 비트와 컴팩트한 데크 설치 공간이 선호되는 바지선 연결, 검사 및 계류 작업을 위해 로프 또는 와이어 라인과 함께 사용됩니다.
공급되는 범위에는 정사각형 베이스의 견고한 스루 데크, 라운드 베이스 스루 데크, 라운드 베이스 플러시 유형 및 최종 유형 확인이 필요한 추가 8인치 정사각형 베이스 항목을 포함하여 단일 비트 구성의 8인치 및 10인치가 포함됩니다. 선박 프로젝트 요구사항에 따라 재료 추적성, 열처리, 주조 건전성, 용접부 준비, FEA 검토, 당김 테스트 및 ABS/등급 검사 범위를 확인해야 합니다.
빠른 사양
- 제품 유형: 주강 단일 비트 볼라드 → 바지선, 예인선, 작업선 및 소형 강 선박을 위한 소형 데크 계류 지점.
- 공칭 비트 직경: 8인치 및 10인치 → 북미 내륙 선박 시장에서 사용되는 일반적인 인치 기반 데크 하드웨어 선택과 일치합니다.
- 설치형태 : 데크 관통형, 데크 관통형, 원형 베이스 매립형, 사각 베이스 옵션 → 데크 관통부, 용접 인터페이스, 교체 도면에 따라 선택하세요.
- 재질 등급: ASTM A27-70-36 C-Mn 주강 또는 이에 준하는 것 → 주문 범위에 따라 재질 인증서 및 기계적 테스트 보고서가 있는 열처리 주강.
- 로프 접촉 표면: 매끄럽고 유해한 거친 부분이 없음 → 연결, 점검 및 계류 라인 처리 중 로프 절단 위험을 줄이는 데 도움이 됩니다.
- 주조 품질 관리: 재료 기계적 시험, 열처리 기록, 필요한 경우 MT/PT/RT → 가스 다공성, 슬래그 포함 및 표면 아래 표시는 지정된 허용 기준 내에서 제어됩니다.
- 엔지니어링 지원: 지정된 경우 FEA 강도 계산 및 당김 테스트를 준비할 수 있습니다. → 비트 루트, 베이스 전환 및 용접 데크 인터페이스의 응력 집중을 검토하는 데 유용합니다.
- 인증 범위: ABS 승인/등급 검사 및 밀 자재 인증은 프로젝트 요구 사항에 따라 조정될 수 있습니다. → 모든 주문에 대해 기본값으로 처리되지 않습니다.
주요 기술 매개변수
| 설명 |
치수(인치) (mm) |
파운드 (kg) |
||||||||
| 에이 (영형) | 비 | 기음 | 디 (영형) | 이자(영형) | 에프 | G (영형) | 시간 | 나 | ||

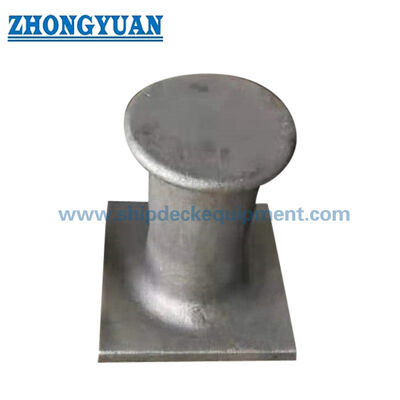

| 싱글 비트 8인치 정사각형 베이스, 쓰루 데크 고강도 |
8” (203) |
21” (533) |
12” (305) |
12” (305) |
9.63” (245) |
14” (356) |
5” (127) |
1” (25) |
1.5” (38) |
370 (168) |
| 싱글 비트 8인치 원형 베이스, 쓰루 데크 |
8” (203) |
16” (406) |
11” (279) |
12” (305) |
10.25” (260) |
14” (356) |
6” (152) |
1” (25) |
1” (25) |
260 (117) |

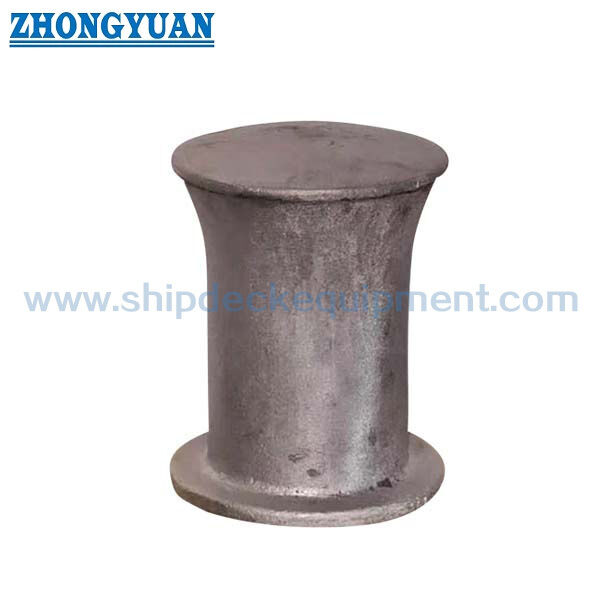

| 싱글 비트 10인치 원형 베이스, 쓰루 데크 |
10” (254) |
18” (457) |
12” (305) |
13.5” (343) |
10” (254) |
14” (356) |
8” (203) |
1.46” (37) |
1” (25) |
293 (132) |

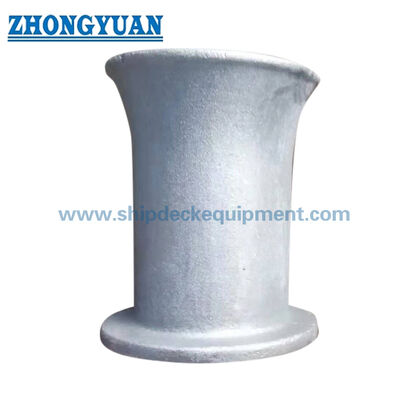

| 싱글 비트 10인치 라운드 베이스, 플러시형 |
10” (254) |
18” (457) |
해당 없음 |
13.5” (343) |
- |
14” (356) |
8” (203) |
1.46” (37) |
1” (25) |
190 (86) |
| 설명 | 치수(인치) (mm) |
파운드 (kg) |
|||||
| 싱글비트 8인치 사각베이스, |
에이 | 악) | C(Ø) | 디 | 이자형 | 에프 |
160 (73) |
|
8” (203) |
14” (356) |
11” (279) |
7” (178) |
1” ((25) |
16” (406) |
||
선택 및 문의 안내
1단계: 필요한 단일 비트 크기(8인치 또는 10인치)를 확인하고 가능한 경우 용기 도면 또는 교체 부품 참조를 제공합니다.
2단계: 설치 형태를 확인합니다: 정사각형 베이스, 원형 베이스, 쓰루 데크, 헤비 듀티 쓰루 데크, 플러시 유형 또는 기타 데크 배열.
3단계: 적용 선박 유형 확인: 내륙 하천 바지선, 예인선, 푸시보트, 작업선, 소형 서비스 선박 또는 기타 해양 데크 적용.
4단계: 생산 전 하중 기준 확인: 의도한 라인/와이어 크기, 로프 MBL(알고 있는 경우), 설계 안전 계수, 필요한 SWL(지정된 경우), 당김 테스트 요구 사항 및 데크 보강 도면.
5단계: 재료 및 검사 요구 사항 확인: ASTM A27-70-36 또는 이에 준하는 것, 열처리, 재료 기계적 테스트, MT/PT/RT 영역 및 허용 기준.
6단계: 표면처리, 용접후 코팅, 수량, 배송지, 소요 납기, ABS/등급 검사 범위, 필수 인증서 패키지를 확인합니다.
구조
주강 단일 비트 바디 | 부드러운 로프 접촉 포스트 | 정사각형 또는 원형 베이스 | 스루 데크 또는 플러시 용접 설치 | 용접 준비 영역 | 열처리 주조 | 선택적 검사 및 당김 테스트 배열
주조, 용접 및 엔지니어링 장점
- ASTM A27-70-36 또는 이와 동등한 주강은 소형 비트 모양, 용접 가능한 베이스 및 제어된 기계적 특성이 필요한 주조 해양 데크 하드웨어에 적합합니다.
- 비트 포스트, 베이스 전환 및 반경 변경 영역은 국부적 응력 집중을 줄이고 계류 로프를 손상시킬 수 있는 날카로운 모서리를 피하기 위해 부드럽게 설계되었습니다.
- 열처리 및 재료 기계적 테스트는 강도 일관성을 지원합니다. 실제 인증서 패키지는 구매 주문서 및 검사 범위를 따라야 합니다.
- 가스 다공성, 슬래그 함유물 및 지하 주조 표시는 합의된 허용 기준 내에서 제어됩니다. 해양 주물은 합격 수준에 따라 검사되기 때문에 이 페이지에서는 의도적으로 무결점 주장을 피합니다.
- 접근 가능한 표면에는 MT 또는 PT를 적용할 수 있으며, 필요한 경우 비트 루트 및 베이스 전이와 같이 힘이 집중되는 중요한 영역에 대해 RT/X-Ray 검사를 배치할 수 있습니다.
- 용접성은 주조 조건, 용접 영역 준비, 데크 재료, 조선소 WPS 및 클래스 요구 사항에 따라 달라집니다. 데크 용접 절차, 예열 및 용접 후 검사는 조선소 또는 프로젝트 엔지니어의 확인을 받아야 합니다.
- FEA 강도 계산은 프로젝트에 엔지니어링 검증이 필요할 때 단일 비트 포스트, 베이스 전환, 데크 침투 및 용접 인터페이스 주변의 응력 분포를 검토하는 데 사용할 수 있습니다.
- 당김 테스트는 프로젝트 요구 사항에 따라 준비될 수 있습니다. 당김 방향, 테스트 하중, 유지 시간, 허용 기준 및 증인 요구 사항은 생산 전에 정의되어야 합니다.
맞춤 속성
- 제품 유형: 단일 비트 볼라드 → 컴팩트 데크 계류, 점검 및 바지선 처리용 수직 비트 1개.
- 대상 적용 분야: 내륙 하천 바지선/예인선/푸시보트/작업선 → 선박 도면으로 확인 시 북미 및 미국 내륙 선박 시장에 적합합니다.
- 재질: ASTM A27-70-36 C-Mn 주강 또는 이에 준하는 것 → 주문하기 전에 최종 재질의 동등성 및 인증서 문구를 확인해야 합니다.
- 설치: 데크 관통 또는 플러시 용접 배열 → 데크 관통, 용접 길이, 지지 구조 및 보강재가 선박 설계와 일치해야 합니다.
- 표면 처리: 제공된 데이터에 따라 샌드블라스팅 → 최종 코팅은 일반적으로 설치 후 조선소 페인트 사양을 따릅니다.
- 주조 품질 관리 : 규정된 기준 내에서 기공률/슬래그 혼입 관리 → 검사 계획에 따라 MT, PT, RT 선택 가능
- FEA 검토: 프로젝트 요구 사항에 따라 사용 가능 → 응력 집중 및 기본 전환 검토에 사용되며 클래스 승인을 대체하지 않습니다.
- Pull Test : 프로젝트 요구사항에 따라 가능 → 하중값 및 테스트 방법은 고객, 조선소 또는 선급에서 확인해야 함.
- 인증 요건 : 주문 범위에 따른 밀 자재 인증, 테스트 보고서, ABS 승인/등급 검사 → 인증서 가용성은 프로젝트 승인 절차에 따라 달라집니다.
작동 방식
계류 라인 또는 와이어가 싱글 비트에 접근 → 라인이 매끄러운 주강 포스트를 중심으로 회전 → 결합, 체킹 또는 계류력이 주조 본체 및 용접 베이스를 통해 전달 → 선박 설계에 따라 하중이 보강된 갑판 구조로 분산됨
응용
미국 내륙 하천 바지선 | 예인선 및 푸시보트 | 작업선 | 소형 서비스 선박 | 항구 공예 | 강 계류장 | 바지선 커플링 및 검사 라인 처리 | 신축 및 교체 데크 하드웨어 프로젝트
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 자재 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

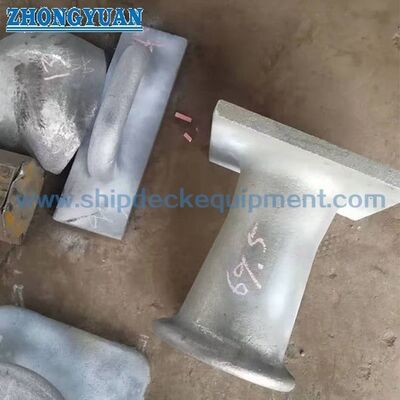

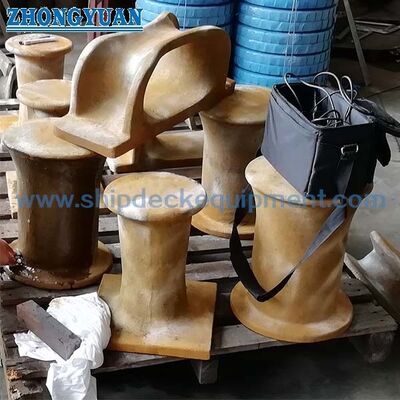

그림 및 사진
FAQ
Q1: 고객은 쓰루 데크와 플러시형 싱글 비트 볼라드 중에서 어떻게 선택해야 합니까?
A1: 선택은 선박 데크 배열을 따라야 합니다. Thru-deck 유형은 비트가 아래 데크 구조를 통과하거나 연결되는 곳에 사용됩니다. 플러시형 설계는 데크 인터페이스와 밑면 여유 공간에 보다 컴팩트한 용접 배열이 필요한 경우에 사용됩니다. 최종 선택은 데크 도면, 보강 세부 사항 및 조선소 설치 요구 사항을 확인해야 합니다.
Q2: ASTM A27-70-36 주강은 바지선이나 작업선 데크 용접에 적합합니까?
A2: ASTM A27-70-36은 이러한 유형의 데크 하드웨어에 사용되는 주강 재료이지만 용접 승인은 주조 표면 상태, 용접 영역 준비, 데크 강 재료, WPS, 예열 요구 사항 및 등급 또는 조선소 검사 규칙에 따라 달라집니다. 설치하기 전에 용접 절차 세부 사항을 확인해야 합니다.
Q3: 제공된 매개변수 테이블이 볼라드 SWL을 정의합니까?
A3: 아니요. 제공된 표에는 모델 설명, 주요 치수 및 무게가 나와 있습니다. SWL, 당김 테스트 하중, 로프/와이어 MBL, 데크 보강재, 용접 크기 및 승인 기준은 선택 또는 인증에 사용되기 전에 프로젝트 도면 또는 엔지니어링 계산을 통해 확인되어야 합니다.
