항구 갑판에 있는 앵커 체인 롤러 휠
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 290-1995; | 유형: | 롤러 유형, 데크 용접 |
|---|---|---|---|
| 체인 크기: | 12.5mm~68mm; | 재료: | ZG230-450 주조강, 스테인레스강, C-Mn강, |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 무게:: | 12.7kg ~ 832.3kg; | ||
| 강조하다: | 선박 계류 앵커 체인 휠,cb/t 290 앵커 체인 휠,선박에 계류하는 앵커 체인 휠 |
||
제품 설명
항구 갑판에 있는 앵커 체인 롤러 휠
제품 개요
CB/T 290 앵커 체인 롤 휠은 항구 처리 장치에서 앵커 체인의 달리는 방향을 제어하는 데 사용되는 선박 갑판 체인 가이드입니다.그것은 주로 왼쪽 오른쪽 체인 안내와 부드러운 체인 이동에 사용됩니다, 체인 보유 또는 잠금보다는. 전형적인 갑판 배열에서, cast steel guillotine chain stopper와 함께 설치되어 있으며 배의 도면에 따라 chain stopper와 앵커 윙러스 사이에 배치됩니다..
롤러 휠은 12.5mm에서 68mm의 명목 지름의 앵커 체인을 위해 만들어졌으며 설치 요구 사항에 따라 용접 된 데크 장착 또는 볼트 장착으로 공급 될 수 있습니다.잘 기름진 바퀴 주위 에 회전 하는 주철 바퀴, 연쇄가 더 부드럽게 통과 할 수 있도록 도와주고 연쇄와 갑판 장비 사이의 지역 끌기를 줄입니다. 최종 장착 세부 사항, 연쇄 선도 방향, 갑판 강화,및 인증 범위는 프로젝트 도면에 따라 확인되어야 합니다..
빠른 사양
- 제품 기능: 앵커 체인 롤러 가이드 → 앵커 체인 방향을 안내하고 체인이 원활하게 움직일 수 있도록 도와줍니다. 그것은 체인 막아지는 것이 아닙니다.
- 표준: CB/T 290-1995 → 선박 안커 체인 롤러 휠의 모델 선택, 주요 차원 및 무게에 대한 참조.
- 전형적인 설치: 주조 철 힐로틴 체인 stopper와 앵커 windlass → 갑판 앵커 배열에서 체인 리드 가이드로 사용됩니다.
- 체인 지름 범위: 12.5mm에서 68mm → 제공된 표에서 일반적인 중소형 선박 앵커 체인 크기를 포함합니다.
- 무게 범위: 12.7kg에서 832.3kg → 취급, 포장, 화물 추정 및 갑판 설치 계획에 유용합니다.
- 주요 재료: ZG230-450 주사철, 스테인리스 스틸 및 C-Mn 스틸 제공된 사양에 따라 → 최종 재료 범위는 주문 전에 확인되어야합니다.
- 샤프트 윤활: 잘 기름진 샤프트 배열 → 유연한 롤러 회전을 지원하고 더 쉬운 유지 보수.
- 표면 처리: Sa 2.5 폭발 + 참조로 1층 에포시 상점 프라이머 → 닦은, 젤리화 또는 사용자 정의 마무리 프로젝트 요구 사항에 따라 논의 될 수 있습니다.
주요 기술 매개 변수
| 종류 | 체인 다이아 (mm) |
D | d | L | B | H | 무게 (kg) |
| 14 | 12.5-14 | 154 | 26 | 164 | 94 | 150 | 12.7 |
| 17.5 | 16-17번5 | 192 | 32 | 186 | 108 | 170 | 21 |
| 20.5 | 19-20.5 | 226 | 38 | 208 | 122 | 210 | 32.6 |
| 24 | 22-24 | 264 | 42 | 236 | 142 | 240 | 50 |
| 28 | 26-28 | 308 | 48 | 262 | 160 | 280 | 74 |
| 32 | 30~32 | 352 | 54 | 292 | 178 | 310 | 104.9 |
| 36 | 34-36 | 396 | 58 | 319 | 201 | 360 | 144.4 |
| 40 | 38-40 | 440 | 64 | 349 | 219 | 390 | 189.8 |
| 44 | 42-44 | 484 | 70 | 377 | 239 | 430 | 239.9 |
| 48 | 46-48 | 528 | 74 | 405 | 259 | 470 | 305.5 |
| 52 | 50-52 | 572 | 78 | 430 | 280 | 510 | 370.3 |
| 56 | 54-56 | 616 | 82 | 466 | 302 | 540 | 453.6 |
| 60 | 58-60 | 660 | 88 | 492 | 320 | 580 | 572.3 |
| 64 | 62-64 | 704 | 94 | 526 | 342 | 620 | 687.5 |
| 68 | 66~68 | 748 | 98 | 552 | 360 | 660 | 832.3 |
선택 및 조사 가이드
단계 1: CB/T 290-1995 앵커 체인 롤러 휠을 확인하고, 앵커 체인 명목 지름에 따라 타입 14에서 타입 68을 선택합니다.
단계 2: 갑판 배열을 확인하고, 특히 cast steel guillotine chain stopper와 앵커 린드 라스 사이의 체인 리드를 확인합니다.
단계 3: 롤러 바퀴가 갑판에 용접되거나 장착 기단에 볼트 될지 확인합니다. 갑판 강화 및 볼트 / 용접 세부 사항은 배 도면을 따라야합니다.
단계 4: 체인 리드 방향, 체인 막대기 유형, 윈드 라스 위치 및 롤러가 새로 건설, 교체 또는 수리를 위해 필요한지 확인합니다.
단계 5: 물품 요구 사항, 샤프트 윤활 장치, 표면 처리 및 스테인리스 스틸 또는 가연 요구 사항을 표기 전에 확인합니다.
단계 6: 주문하기 전에 인증서의 범위를 확인합니다: 제조자 인증서, 재료 인증서, 클래스 인증서, 목격자 검사 또는 다른 프로젝트 요구 사항.
단계 7: 수량, 배송 목적지, 필요한 배송 시간, GA 도면, 설치 도면 및 사용 가능한 경우 참조 사진을 제공하십시오.
구조
Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment
체인 가이드 & 엔지니어링 장점
- 이 제품은 방향 조절을 위한 앵커 체인 가이드로 설계되어 있습니다. 앵커 체인 톱퍼를 사용하여 체인을 잡고, 잠금하고, 부하를 고정시켜야 합니다.
- 롤러 휠은 갑판 리드 배열에서 좌우 또는 우측으로 앵커 체인을 안내하여 고정 된 갑판 구조에서 직접적인 체인 끌기를 줄이는 데 도움이됩니다.
- 잘 기름진 샤프트는 바퀴가 체인 이동 중에 더 유연하게 회전 할 수 있도록 허용하며 이는 원활한 앵커 체인 통과 및 유지 보수 접근에 중요합니다.
- 제품은 주사철 길로틴 체인 stopper 및 앵커 windlass와 함께 배치 될 수 있지만 실제 위치가 선박 GA 도면과 갑판 장비 배치를 따라야합니다.
- 공급된 크기 범위는 14 타입에서 68 타입까지로, 연쇄 유도 경로를 확인하지 않고 너무 큰 가이드를 사용하는 대신 연쇄 지름에 따라 선택할 수 있습니다.
- 배 구조에 따라 용접 또는 볼트 장착을 논의 할 수 있습니다. 갑판 강화, 장착 패드, 볼트 등급 및 용접 세부 사항은 조선소 또는 설계 사무실에 의해 확인되어야합니다.
- Sa 2.5 블래스팅과 에포시 샵 프라이머와 같은 표면 준비는 선박 코팅 시스템에 제품을 준비하는 데 도움이됩니다. 최종 코팅은 용기 페인트 사양을 따라야합니다.
사용자 지정 속성
- 표준: CB/T 290-1995 → 앵커 체인 롤 휠 모델, 차원 및 무게에 대한 주요 참조로 사용됩니다.
- 제품 종류: 앵커 체인 롤러 휠 → 앵커 톱퍼가 아닌 갑판 앵커 장치에 대한 체인 방향 안내
- 체인 지름: 12.5 ∼ 68 mm → 배 도면의 명목 앵커 체인 크기에 따라 롤러 휠 타입을 선택합니다.
- 설치 위치: 체인 막대와 앵커 윙슬 사이 → 주철 힐로틴 체인 막대와 함께 사용할 때 전형적인 배열; 최종 위치는 GA 도면으로 확인해야합니다.
- 장착 형태: 갑판에 용접 또는 볼트 장착 → 생산 전에 설치 방법, 기초 및 강화를 확인합니다.
- 바퀴 재료: ZG230-450 공급된 사양에 따라 주철 → 최종 재료 추적성과 인증 범위는 주문 전에 확인되어야합니다.
- 측면 벽 / 지원 재료: 제공 된 사양에 따라 가벼운 철강 또는 C-Mn 철강 → 실제 철강 등급은 프로젝트 요구 사항을 따라야합니다.
- 샤프트 윤활: 잘 기름진 샤프트 → 유연한 롤러 회전을 지원하고 유지 보수 어려움을 줄이는 데 도움이됩니다.
- 표면 처리: Sa 2.5 블래스팅 + 에폭시 샵 프라이머, 닦은, 젤리화, 또는 사용자 정의 마무리 → 최종 코팅 시스템은 프로젝트 사양에 의해 확인되어야합니다.
- 인증서 요구 사항: 프로젝트 요구 사항에 따라 사용할 수 있습니다 → 수업 승인 또는 목격자 검사 요약 전에 확인해야합니다.
어떻게 작동 합니까?
Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required
신청서
Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

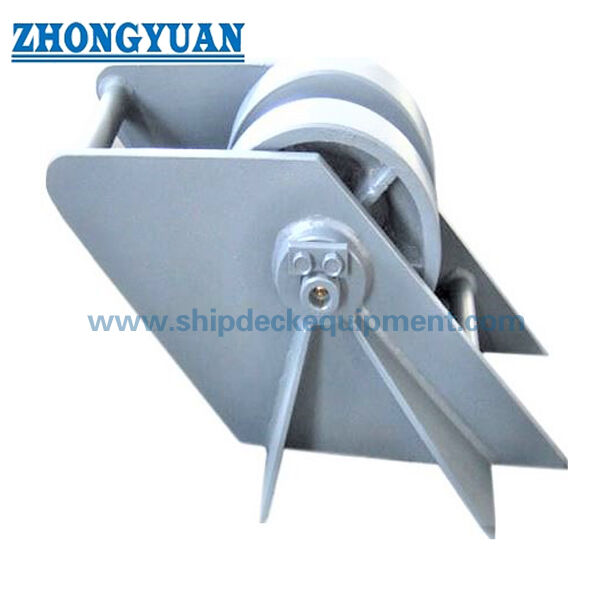

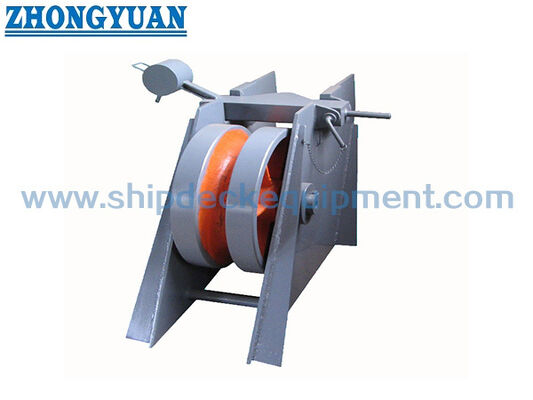

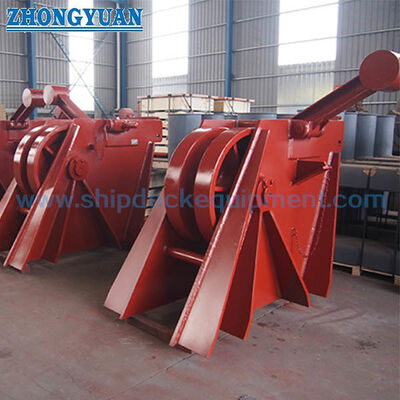

그림 & 사진
FAQ
Q1: CB/T 290 앵커 체인 롤러 휠은 체인 막기입니까?
A1: 아닙니다. 이 제품은 앵커 체인 방향을 안내하고 더 부드러운 체인 움직임을 지원하는 데 사용됩니다. 체인 막대기로 묘사되어서는 안됩니다.체인 유지 또는 잠금 수송체 배열에 따라 일치 한 앵커 체인 stopper에 의해 제공되어야 합니다.
Q2: 올바른 롤러 휠 타입을 어떻게 선택해야 합니까?
A2: 앵커 체인 명목 지름, 체인 리드 방향, 갑판 배치, 체인 막대기 위치, 윈드 라스 위치 및 사용 가능한 장착 공간에 따라 유형을 선택하십시오.제공 된 표는 초기 선택 및 코팅을위한 주요 차원 및 무게를 제공합니다..
