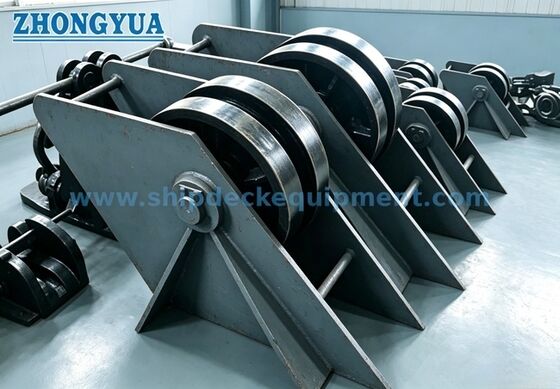

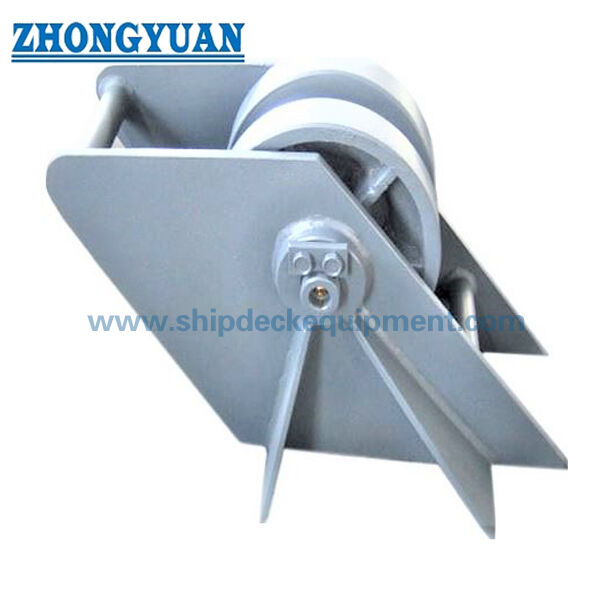

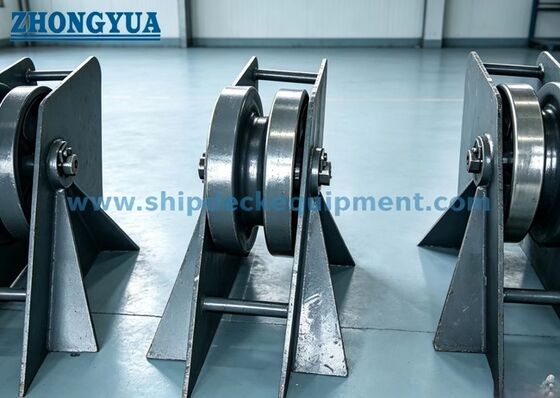

해양 앵커 체인 가이드 롤러 CB/T 290-1995

해양 앵커 체인 가이드 롤러 | CB/T 290-1995

제품 개요

CB/T 290 앵커 체인 롤러 휠은 앵커 취급 장치에서 앵커 체인의 진행 방향을 제어하는 데 사용되는 선박 갑판 체인 가이드입니다. 주로 좌우 체인 안내 및 더 부드러운 체인 움직임을 위해 사용되며, 체인 고정 또는 잠금 기능은 없습니다. 일반적인 갑판 배치에서 주철 길로틴 체인 스토퍼와 함께 설치되며, 선박 도면에 따라 체인 스토퍼와 앵커 윈들리스 사이에 위치합니다.

이 롤러 휠은 공칭 직경 12.5mm에서 68mm의 앵커 체인을 위해 제작되었으며, 설치 요구 사항에 따라 용접식 갑판 장착 또는 볼트식 장착으로 공급될 수 있습니다. 주철 휠은 잘 윤활된 샤프트를 중심으로 회전하여 체인이 더 부드럽게 통과하도록 돕고, 체인과 갑판 장비 간의 국부적인 끌림을 줄여줍니다. 최종 장착 세부 사항, 체인 리드 방향, 갑판 보강 및 인증 범위는 프로젝트 도면에 따라 확인해야 합니다.

빠른 사양

• 제품 기능: 앵커 체인 롤러 가이드 → 앵커 체인 방향을 안내하고 체인이 부드럽게 움직이도록 돕습니다. 체인 스토퍼가 아닙니다.
• 표준: CB/T 290-1995 → 선박 앵커 체인 롤러 휠의 모델 선택, 주요 치수 및 중량 참조용입니다.
• 일반적인 설치: 주철 길로틴 체인 스토퍼와 앵커 윈들리스 사이 → 갑판 앵커 배치에서 체인 리드 가이드로 사용됩니다.
• 체인 직경 범위: 12.5mm ~ 68mm → 공급된 표에 포함된 일반적인 소형 및 중형 선박 앵커 체인 크기를 포함합니다.
• 중량 범위: 12.7kg ~ 832.3kg → 취급, 포장, 운송비 추정 및 갑판 설치 계획에 유용합니다.
• 주요 재료: 공급 사양에 따른 ZG230-450 주철, 스테인리스강 및 C-Mn강 → 주문 전에 최종 재료 범위를 확인해야 합니다.
• 샤프트 윤활: 잘 윤활된 샤프트 배열 → 유연한 롤러 회전을 지원하고 유지 보수를 용이하게 합니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머 1층을 참조로 사용 → 프로젝트 요구 사항에 따라 연마, 아연 도금 또는 맞춤형 마감에 대해 논의할 수 있습니다.

주요 기술 매개변수

선택 및 문의 안내

1단계: CB/T 290-1995 앵커 체인 롤러 휠을 확인하고 공칭 앵커 체인 직경에 따라 유형 14에서 유형 68까지 선택합니다.

2단계: 주철 길로틴 체인 스토퍼와 앵커 윈들리스 사이의 체인 리드를 포함한 갑판 배치를 확인합니다.

3단계: 롤러 휠을 갑판에 용접할지 또는 장착 기초에 볼트로 고정할지 확인합니다. 갑판 보강 및 볼트/용접 세부 사항은 선박 도면을 따라야 합니다.

4단계: 체인 리드 방향, 체인 스토퍼 유형, 윈들리스 위치 및 롤러가 신조, 교체 또는 수리에 필요한지 확인합니다.

5단계: 견적 전에 재료 요구 사항, 샤프트 윤활 배열, 표면 처리 및 스테인리스강 또는 아연 도금 요구 사항을 확인합니다.

6단계: 주문 전에 인증 범위를 확인합니다: 제작사 인증서, 재료 인증서, 형식 승인 인증서, 입회 검사 또는 기타 프로젝트 요구 사항.

7단계: 수량, 배송지, 필요한 배송 시간, 일반 배치 도면, 설치 도면 및 가능한 경우 참조 사진을 제공합니다.

구조

주철 롤러 휠 | 그리스 윤활 샤프트 | 연강/C-Mn강 측벽 | 갑판 용접 또는 볼트 장착 인터페이스 | 앵커 체인 접촉 홈 | 체인 방향 안내 배열 | 숍 프라이머 또는 지정된 표면 처리

체인 안내 및 엔지니어링 장점

• 이 제품은 방향 제어를 위한 앵커 체인 가이드로 설계되었습니다. 체인 고정, 잠금 및 하중 확보는 일치하는 앵커 체인 스토퍼로 처리해야 합니다.
• 롤러 휠은 갑판 리드 배치에서 앵커 체인을 좌우로 안내하여 고정된 갑판 구조물에 직접적인 체인 끌림을 줄여줍니다.
• 잘 윤활된 샤프트는 체인 이동 중에 휠이 더 유연하게 회전하도록 하여, 부드러운 앵커 체인 통과 및 유지 보수 접근에 중요합니다.
• 이 제품은 주철 길로틴 체인 스토퍼 및 앵커 윈들리스와 함께 배치될 수 있지만, 실제 위치는 선박 일반 배치 도면 및 갑판 장비 레이아웃을 따라야 합니다.
• 유형 14에서 유형 68까지의 공급된 크기 범위는 체인 리드 경로를 확인하지 않고 과대하게 설계된 가이드를 사용하는 대신 체인 직경별로 선택할 수 있습니다.
• 용접 또는 볼트 장착은 선박 구조에 따라 논의될 수 있습니다. 갑판 보강, 장착 패드, 볼트 등급 및 용접 세부 사항은 조선소 또는 설계 사무소에서 확인해야 합니다.
• Sa 2.5 블라스팅 및 에폭시 숍 프라이머와 같은 표면 준비는 해양 코팅 시스템을 위한 제품 준비를 돕지만, 최종 코팅은 선박 도장 사양을 따라야 합니다.

사용자 정의 속성

• 표준: CB/T 290-1995 → 앵커 체인 롤러 휠 모델, 치수 및 중량에 대한 주요 참조로 사용됩니다.
• 제품 유형: 앵커 체인 롤러 휠 → 갑판 앵커 배치를 위한 체인 방향 가이드이며, 체인 스토퍼가 아닙니다.
• 체인 직경: 12.5~68mm → 선박 도면의 공칭 앵커 체인 크기에 따라 롤러 휠 유형을 선택합니다.
• 설치 위치: 체인 스토퍼와 앵커 윈들리스 사이 → 주철 길로틴 체인 스토퍼와 함께 사용될 때 일반적인 배치이며, 최종 위치는 일반 배치 도면으로 확인해야 합니다.
• 장착 형태: 갑판 용접 또는 볼트 장착 → 생산 전에 설치 방법, 기초 및 보강을 확인합니다.
• 휠 재질: 공급 사양에 따른 ZG230-450 주철 → 최종 재료 추적성 및 인증 범위는 주문 전에 확인해야 합니다.
• 측벽/지지 재료: 공급 사양에 따른 연강 또는 C-Mn강 → 실제 강철 등급은 프로젝트 요구 사항을 따라야 합니다.
• 샤프트 윤활: 잘 윤활된 샤프트 → 유연한 롤러 회전을 지원하고 유지 보수 어려움을 줄이는 데 도움이 됩니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 연마, 아연 도금 또는 맞춤형 마감 → 최종 코팅 시스템은 프로젝트 사양으로 확인해야 합니다.
• 인증 요구 사항: 프로젝트 요구 사항에 따라 사용 가능 → 형식 승인 또는 입회 검사는 견적 전에 확인해야 합니다.

작동 방식

앵커 체인이 윈들리스 측에서 이동 → 체인이 회전하는 롤러 휠에 접촉 → 잘 윤활된 샤프트가 부드러운 휠 회전을 지원 → 롤러가 체인 방향을 체인 스토퍼/체인 리드 경로로 안내 → 체인 스토퍼가 필요할 때 고정 또는 잠금 제공

응용 분야

소형 및 중형 선박 | 갑판 앵커 체인 가이드 배치 | 앵커 윈들리스 및 체인 스토퍼 일치 설치 | 앵커 리세스 위치 지정 지원 | 신조 프로젝트 | 갑판 체인 가이드 장비 교체 및 수리

인증 및 장점

프로젝트 요구 사항, 검사 범위, 재료 추적성 및 선급 협회 승인 절차에 따라 인증을 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서.

도면 및 사진

자주 묻는 질문

Q1: CB/T 290 앵커 체인 롤러 휠은 체인 스토퍼입니까?

A1: 아닙니다. 이 제품은 앵커 체인 방향을 안내하고 더 부드러운 체인 움직임을 지원하는 데 사용됩니다. 체인 스토퍼로 설명해서는 안 됩니다. 체인 고정 또는 잠금은 선박 배치에 따라 일치하는 앵커 체인 스토퍼로 제공되어야 합니다.

Q2: 올바른 롤러 휠 유형은 어떻게 선택해야 합니까?

A2: 공칭 앵커 체인 직경, 체인 리드 방향, 갑판 배치, 체인 스토퍼 위치, 윈들리스 위치 및 사용 가능한 장착 공간에 따라 유형을 선택합니다. 공급된 표는 초기 선택 및 견적을 위한 주요 치수와 중량을 제공합니다.

Q3: 견적 전에 어떤 정보가 필요합니까?
