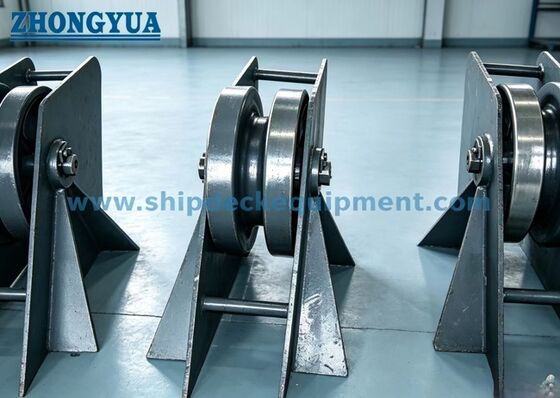

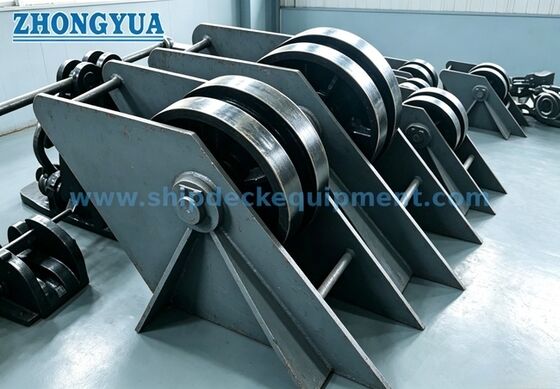

항구 갑판에 있는 앵커 체인 롤러 휠
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | CB/T 290-1995; | 유형: | 롤러 유형, 데크 용접 |
|---|---|---|---|
| 체인 크기: | 12.5mm~68mm; | 재료: | ZG230-450 주조강, 스테인레스강, C-Mn강, |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 |
| 무게:: | 12.7kg ~ 832.3kg; | ||
| 강조하다: | 선박 계류 앵커 체인 휠,cb/t 290 앵커 체인 휠,선박에 계류하는 앵커 체인 휠 |
||
제품 설명
선박 갑판 체인 가이드용 앵커 체인 롤러 휠 | CB/T 290
제품개요
CB/T 290 앵커 체인 롤러 휠은 앵커 핸들링 장치에서 앵커 체인의 이동 방향을 제어하는 데 사용되는 선박 데크 체인 가이드입니다. 체인을 고정하거나 잠그는 용도보다는 주로 좌우 체인 안내 및 원활한 체인 이동을 위해 사용됩니다. 일반적인 데크 배치에서는 주강 단두대 체인 스토퍼와 함께 설치되며 선박 도면에 따라 체인 스토퍼와 앵커 윈들러스 사이에 위치합니다.
롤러 휠은 공칭 직경 12.5mm ~ 68mm의 앵커 체인용으로 제작되었으며 설치 요구 사항에 따라 용접 데크 장착 또는 볼트 장착으로 제공될 수 있습니다. 주철 휠은 윤활이 잘 된 샤프트를 중심으로 회전하여 체인이 보다 원활하게 통과하도록 돕고 체인과 데크 장비 사이의 국부적인 끌림을 줄입니다. 최종 장착 세부 사항, 체인 리드 방향, 데크 보강 및 인증 범위는 프로젝트 도면에 따라 확인되어야 합니다.
빠른 사양
- 제품 기능: 앵커 체인 롤러 가이드 → 앵커 체인 방향을 안내하고 체인이 원활하게 움직일 수 있도록 도와줍니다. 체인 스토퍼가 아닙니다.
- 표준: CB/T 290-1995 → 선박 앵커 체인 롤러 휠의 모델 선택, 주요 치수 및 중량에 대한 참조입니다.
- 일반적인 설치: 주강 단두대 체인 스토퍼와 앵커 윈들러스 사이 → 데크 앵커 배열에서 체인 리드 가이드로 사용됩니다.
- 체인 직경 범위: 12.5mm ~ 68mm → 제공된 표의 일반적인 소형 및 중형 선박 앵커 체인 크기를 다룹니다.
- 무게 범위: 12.7kg ~ 832.3kg → 취급, 포장, 화물 견적 및 데크 설치 계획에 유용합니다.
- 주요 재질 : ZG230-450 주강, 스테인리스 스틸, C-Mn강은 공급사양에 따름 → 주문 전 최종 재질 범위를 확인해야 합니다.
- 샤프트 윤활: 윤활이 잘 된 샤프트 배열 → 유연한 롤러 회전을 지원하고 유지 관리가 더 쉽습니다.
- 표면 처리: Sa 2.5 블라스팅 + 참조용 1층 에폭시 숍 프라이머 → 광택 처리, 아연 도금 또는 맞춤형 마감은 프로젝트 요구 사항에 따라 논의할 수 있습니다.
주요 기술 매개변수
| 유형 | 체인 직경 (mm) |
디 | 디 | 엘 | 비 | 시간 | 무게 (kg) |
| 14 | 12.5-14 | 154 | 26 | 164 | 94 | 150 | 12.7 |
| 17.5 | 16-17.5 | 192 | 32 | 186 | 108 | 170 | 21 |
| 20.5 | 19-20.5 | 226 | 38 | 208 | 122 | 210 | 32.6 |
| 24 | 22-24 | 264 | 42 | 236 | 142 | 240 | 50 |
| 28 | 26-28 | 308 | 48 | 262 | 160 | 280 | 74 |
| 32 | 30-32 | 352 | 54 | 292 | 178 | 310 | 104.9 |
| 36 | 34-36 | 396 | 58 | 319 | 201 | 360 | 144.4 |
| 40 | 38-40 | 440 | 64 | 349 | 219 | 390 | 189.8 |
| 44 | 42-44 | 484 | 70 | 377 | 239 | 430 | 239.9 |
| 48 | 46-48 | 528 | 74 | 405 | 259 | 470 | 305.5 |
| 52 | 50-52 | 572 | 78 | 430 | 280 | 510 | 370.3 |
| 56 | 54-56 | 616 | 82 | 466 | 302 | 540 | 453.6 |
| 60 | 58-60 | 660 | 88 | 492 | 320 | 580 | 572.3 |
| 64 | 62-64 | 704 | 94 | 526 | 342 | 620 | 687.5 |
| 68 | 66-68 | 748 | 98 | 552 | 360 | 660 | 832.3 |
선택 및 문의 안내
1단계: CB/T 290-1995 앵커 체인 롤러 휠을 확인하고 공칭 앵커 체인 직경에 따라 유형 14~유형 68을 선택합니다.
2단계: 데크 배열, 특히 주강 단두대 체인 스토퍼와 앵커 윈들러스 사이의 체인 리드를 확인합니다.
3단계: 롤러 휠이 데크에 용접될지 아니면 장착 기초에 볼트로 고정될지 확인합니다. 데크 보강 및 볼트/용접 세부사항은 선박 도면을 따라야 합니다.
4단계: 체인 리드 방향, 체인 스토퍼 유형, 윈들러스 위치, 신조, 교체 또는 수리에 롤러가 필요한지 여부를 확인하십시오.
5단계: 견적 전에 재료 요구 사항, 샤프트 윤활 배열, 표면 처리 및 스테인레스 스틸 또는 아연 도금 요구 사항을 확인합니다.
6단계: 주문 전 인증서 범위 확인: 제조사 인증서, 재료 인증서, 등급 인증서, 입회 검사 또는 기타 프로젝트 요구 사항.
7단계: 수량, 배송 목적지, 필요한 배송 시간, GA 도면, 설치 도면 및 가능한 경우 참조 사진을 제공합니다.
구조
주강 롤러 휠 | 그리스 윤활 샤프트 | 연강/C-Mn강 측벽 | 데크 용접 또는 볼트 장착 인터페이스 | 앵커 체인 접촉 홈 | 체인 방향 가이드 배치 | 프라이머 또는 특정 표면 처리 구입
체인 가이딩 및 엔지니어링 장점
- 이 제품은 방향 제어를 위한 앵커 체인 가이드로 설계되었습니다. 체인 고정, 잠금 및 하중 고정은 일치하는 앵커 체인 스토퍼로 처리해야 합니다.
- 롤러 휠은 데크 리드 배열에서 앵커 체인을 왼쪽이나 오른쪽으로 안내하는 데 도움을 주어 고정된 데크 구조에서 체인이 직접 끌리는 것을 줄여줍니다.
- 샤프트에 윤활유를 잘 바르면 체인 이동 중에 휠이 더 유연하게 회전할 수 있으며, 이는 원활한 앵커 체인 통과 및 유지 관리 접근에 중요합니다.
- 제품은 주강 단두대 체인 스토퍼와 앵커 윈들러스로 배열될 수 있지만 실제 위치는 선박 GA 도면 및 데크 장비 레이아웃을 따라야 합니다.
- 14형부터 68형까지 제공되는 크기 범위에서는 체인 리드 경로를 확인하지 않고 대형 가이드를 사용하는 대신 체인 직경에 따라 선택할 수 있습니다.
- 용기 구조에 따라 용접 또는 볼트 장착이 논의될 수 있습니다. 데크 보강재, 마운팅 패드, 볼트 등급 및 용접 세부 사항은 조선소 또는 설계 사무소에서 확인해야 합니다.
- Sa 2.5 블라스팅 및 에폭시 숍 프라이머와 같은 표면 처리는 해양 코팅 시스템용 제품을 준비하는 데 도움이 되며, 최종 코팅은 선박 도장 사양을 따라야 합니다.
맞춤 속성
- 표준: CB/T 290-1995 → 앵커 체인 롤러 휠 모델, 치수 및 중량에 대한 주요 참조로 사용됩니다.
- 제품 유형 : 앵커 체인 롤러 휠 → 데크 앵커 배치를 위한 체인 방향 가이드, 체인 스토퍼가 아님.
- 체인 직경: 12.5–68 mm → 선박 도면의 공칭 앵커 체인 크기에 따라 롤러 휠 유형을 선택합니다.
- 설치 위치: 체인 스토퍼와 앵커 윈들러스 사이 → 주강 단두대 체인 스토퍼와 함께 사용할 경우 일반적인 배열; 최종 위치는 GA 도면을 통해 확인되어야 합니다.
- 마운팅 형태 : 데크에 용접 또는 볼트 마운팅 → 제작 전 설치 방법, 기초, 보강재를 확인하십시오.
- 휠 재질: 제공된 사양에 따른 ZG230-450 주강 → 주문 전에 최종 재질 추적성과 인증서 범위를 확인해야 합니다.
- 측벽/지지 재료: 공급된 사양에 따른 연강 또는 C-Mn 강 → 실제 강철 등급은 프로젝트 요구 사항을 따라야 합니다.
- 샤프트 윤활: 샤프트에 윤활유가 잘 도포되어 → 유연한 롤러 회전을 지원하고 유지 관리 어려움을 줄이는 데 도움이 됩니다.
- 표면 처리: Sa 2.5 블라스팅 + 에폭시 숍 프라이머, 광택 처리, 아연 도금 또는 맞춤형 마감 → 최종 코팅 시스템은 프로젝트 사양에 따라 확인되어야 합니다.
- 인증요건 : 프로젝트 요구사항에 따라 가능 → 견적 전 선급승인 또는 입회심사를 거쳐야 함.
작동 방식
앵커 체인이 윈들러스 쪽에서 이동 → 체인이 회전하는 롤러 휠에 접촉 → 기름칠이 잘 된 샤프트가 원활한 휠 회전을 지원 → 롤러가 체인 방향을 체인 스토퍼/체인 리드 경로 쪽으로 안내 → 체인 스토퍼는 필요할 때 고정 또는 잠금 기능 제공
응용
중소 선박 | 데크 앵커 체인 가이드 배치 | 앵커 윈들러스 및 체인 스토퍼 매칭 설치 | 앵커 홈 포지셔닝 지원 | 신조 프로젝트 | 데크 체인 가이드 장비 교체 및 수리
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 자재 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

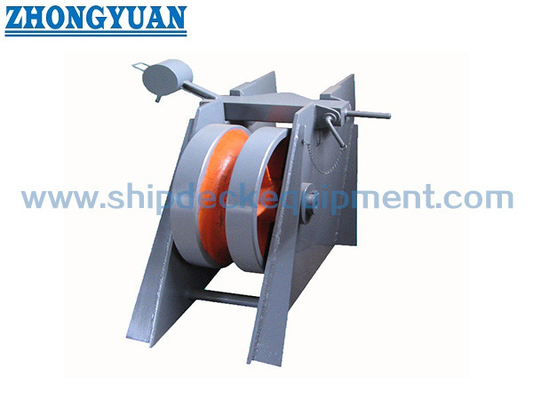

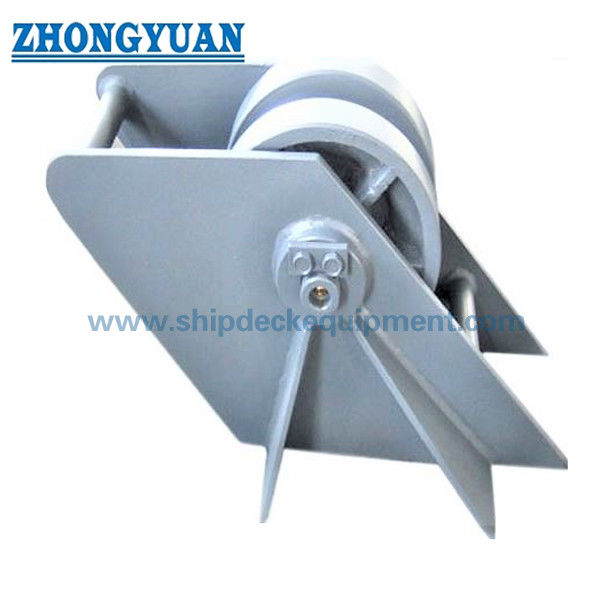

그림 및 사진
FAQ
Q1: CB/T 290 앵커 체인 롤러 휠은 체인 스토퍼입니까?
A1: 아니요. 이 제품은 앵커 체인 방향을 안내하고 보다 부드러운 체인 이동을 지원하는 데 사용됩니다. 체인 스토퍼로 설명되어서는 안 됩니다. 체인 고정 또는 잠금은 선박 배열에 따라 일치하는 앵커 체인 스토퍼에 의해 제공되어야 합니다.
Q2: 올바른 롤러 휠 유형을 어떻게 선택해야 합니까?
A2: 공칭 앵커 체인 직경, 체인 리드 방향, 데크 배열, 체인 스토퍼 위치, 윈들러스 위치 및 사용 가능한 장착 공간에 따라 유형을 선택하십시오. 제공된 표에는 초기 선택 및 견적을 위한 주요 치수와 중량이 나와 있습니다.
