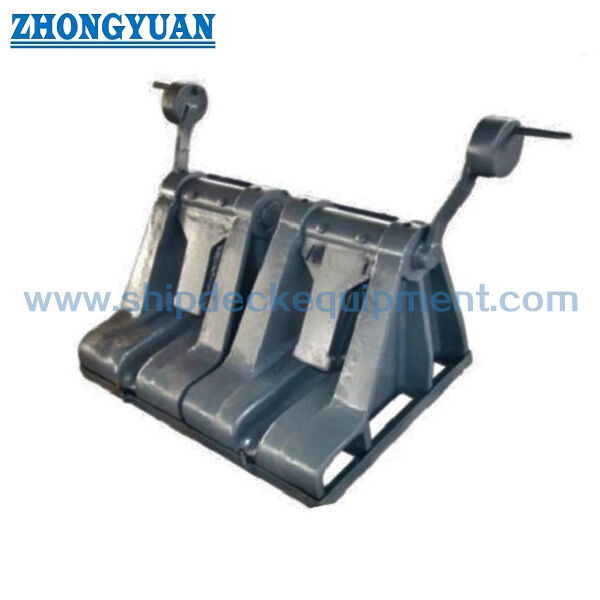

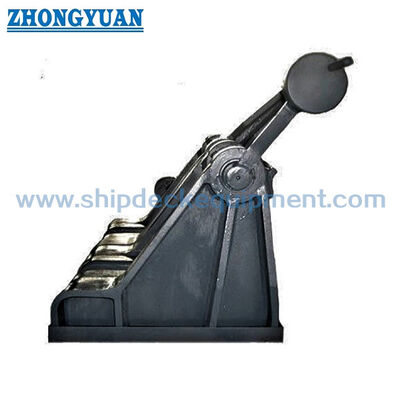

장비를 잡아 매는 강철 폴 식 사슬 정지제 배를 던지는 JIS Ｆ 2031
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | JIS F2031:1998; | 유형: | 주강 폴 유형, A, B ; |
|---|---|---|---|
| 체인 크기: | 58-122mm; | 재료: | 연강, C-Mn강, 주조강, 단조 C-Mn강, |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 맞춤형 표면 처리 가능. | 등급 확인서: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS 등 |
| 기타: | 조선소 요청에 따라 맞춤화 가능 | 무게: | 401~2900kg; |
| 공칭 크기:: | 60 내지 122; | ||
| 강조하다: | jis f 2031 폴 형 체인 스토퍼,주철 폴 형 체인 스토퍼,선박 계류 폴 형 체인 스토퍼 |
||
제품 설명
주강 폴 유형 앵커 체인 스토퍼 | U2/U3 앵커 체인용 JIS F 2031
제품개요
JIS F 2031 주강 폴형 앵커 체인 스토퍼는 앵커 윈들러스와 호스 파이프 사이에 설치되어 앵커 체인을 체결하고 고정하는 데크 고정 장치입니다. 항해, 정박, 앵커 보관 시 체인을 고정하는 데 사용되며, 체인 유지 하중의 대부분은 윈들러스 브레이크로만 전달되지 않고 스토퍼 기초를 통해 전달될 수 있습니다.
이 폴형 체인 스토퍼는 앵커 체인 롤러 휠이나 체인 가이드와 다릅니다. 롤러 휠은 주로 체인 방향을 조정하는 반면, 폴 유형 체인 스토퍼는 U2/U3 앵커 체인의 하중 유지 구성 요소입니다. 체인 크기, 체인 등급, 최소 절단 강도, 윈들러스 배열, 데크 기초, 설치 도면 및 선급 협회 요구 사항을 함께 선택해야 합니다.
빠른 사양
- 제품 유형: 주강 폴형 앵커 체인 스토퍼 → 체인 롤러 가이드가 아닌 앵커 윈들러스 배열용 체인 고정 장치.
- 표준: JIS F 2031:1998 → 폴형 체인 스토퍼 치수, 공칭 크기 선택 및 유형 A/유형 B 구성에 대한 참조입니다.
- 적용 가능한 앵커 체인: U2 / U3 앵커 체인, 58–122 mm → 공급된 크기 범위 내의 중대형 선박 앵커링 시스템에 적합합니다.
- 공칭 크기 범위: 60 ~ 122 → 체인 직경, 체인 등급 및 용기 고정 배열에 따라 선택됩니다.
- 대략적인 무게: 401kg ~ 2900kg → 취급, 설치 중 리프팅 배열, 포장 및 화물 계획에 중요합니다.
- 설치 위치: 윈들러스와 호스 파이프 사이 → 적절하게 통합되면 앵커 체인을 고정하고 윈들러스 브레이크에 대한 부하 요구를 줄이는 데 도움이 됩니다.
- 시공 초점: 주강 본체, 폴 결합, 체인 안착 표면, 핀/힌지 피팅 및 기초 하중 전달 → 견적 및 승인을 위한 주요 검사 포인트.
- 표면 처리: Sa 2.5 블라스팅 + 참조용 1층 에폭시 숍 프라이머 → 최종 코팅 시스템은 선박 도장 사양 또는 조선소 요구 사항을 따라야 합니다.
주요 기술 매개변수
| 명사 같은 크기 |
체인 크기 mm |
비 | b1 | b2 | b3 | 엘 | 엘 | 시간 | h1 | h2 | 아르 자형 A형 |
아르 자형 B타입 |
티 | t1 | t2 | d1 | t3 | 디 | l3 | 에프 | 무게 (kg) |
| 60 | 58 60 |
600 | 334 | 314 | 96 | 780 | 540 | 102 | 182 | 394 | 15 | 11 | 36 | 30 | 22 | 97 | 8 | 96 | 540 | 11 | 401 |
| 64 | 62 64 |
630 | 354 | 334 | 102 | 835 | 576 | 109 | 191 | 421 | 16 | 12 | 38 | 32 | 23 | 103 | 8 | 102 | 570 | 12 | 473 |
| 68 | 66 68 |
660 | 374 | 352 | 108 | 885 | 612 | 116 | 200 | 446 | 17 | 13 | 41 | 34 | 25 | 109 | 8 | 108 | 600 | 12 | 567 |
| 73 | 70 73 |
700 | 400 | 376 | 114 | 950 | 657 | 125 | 212 | 478 | - | 14 | 44 | 37 | 26 | 117 | :8 | 116 | 640 | 13 | 682 |
| 78 | 76 78 |
750 | 425 | 399 | 121 | 1015 | 702 | 133 | 222 | 511 | - | 15 | 47 | 39 | 27 | 124 | 1'0 | 123 | 680 | 14 | 818 |
| 84 | 81 84 |
800 | 454 | 426 | 130 | 1095 | 756 | 143 | 235 | 550 | - | 17 | 50 | 42 | 29 | 132 | 10 | 131 | 720 | 14 | 나 030 |
| 90 | 87 90 |
850 | 484 | 454 | 139 | 1170 | 810 | 153 | 248 | 588 | - | 18 | 54 | 45 | 31 | 140 | 10 | 139 | 770 | 16 | 나는 220 |
| 95 | 92 95 |
900 | 508 | 476 | 146 | 1235 | 855 | 162 | 260 | 620 | - | 20 | 57 | 幼 | 32 | 147 | 10 | 146 | 810 | 16 | 1420 |
| 102 | 97 102 |
950 | 540 | 506 | 155 | 1350 | 918 | 175 | 276 | 665 | - | 21 | 61 | 51 | 34 | 157 | 10 | 156 | 860 | 17 | 1 830 |
| 107 | 105 107 |
1,000 | 569 | 533 | 162 | 1400 | 972 | 185 | 289 | 703 | - | 23 | 65 | 54 | 35 | 164 | 10 | 163 | 900 | 18 | 2 130 |
| 114 | 111 114 |
1050 | 598 | 560 | 171 | 1480 | 1026 | 195 | 302 | 742 | - | 24 | 68 | 57 | 37 | 173 | 10 | 172 | 940 | 19 | 2410 |
| 122 | 117 122 |
1120 | 632 | 592 | 182 | 1585 | 1098 | 207 | 318 | 790 | - | 26 | 73 | 61 | 39 | 183 | 10 | 182 | 950 | 19 | 2900 |
선택 및 문의 안내
- 1단계: JIS F 2031 주강 폴형 체인 스토퍼, 유형 A 또는 유형 B, 앵커 체인 직경 및 용기 도면에 따라 공칭 크기 60~122를 확인합니다.
- 2단계: U2/U3 요구 사항, 최소 절단 강도 및 프로젝트별 클래스 규칙 기준을 포함하여 앵커 체인 등급 및 체인 크기를 확인합니다.
- 3단계: 윈들러스와 호스 파이프 사이의 설치 위치, 체인 리드 방향, 스토퍼 기초, 데크 보강 및 사용 가능한 데크 공간을 확인합니다.
- 4단계: 재료 및 추적성 요구 사항 확인: 주강 본체, 폴/핀 재료, 단조 또는 가공된 피팅, 재료 인증서 수준 및 검사 범위.
- 5단계: 표면 처리 확인: 숍 프라이머, 최종 페인트 시스템, 아연 도금/특수 코팅 요청, 부식 허용 또는 지정된 경우 스테인리스 스틸 액세서리 요구 사항.
- 6단계: 수량, 목적지, 소요 배송 시간, 선급 협회 요구 사항, GA 도면, 체인 배열 도면 및 가능한 경우 참조 사진을 제공합니다.
구조
주강 스토퍼 본체 | 폴 잠금 장치 | 체인 안착 홈 | 힌지/핀 조립 | 기초 부하 전달 인터페이스 | A형/B형 반경 형태 | 프라이머 또는 지정 코팅 구입
체인 정지, 설치 및 엔지니어링 장점
- 폴 결합은 앵커 체인 고정을 위한 기계적 체인 고정 기능을 제공하는 반면, 최종 고정 용량 및 승인 기준은 체인 최소 절단 강도 및 클래스 요구 사항에 대해 확인되어야 합니다.
- 주강 본체는 스토퍼가 체인 힘을 지지 선체 구조로 전달해야 하는 큰 체인 직경과 소형 데크 앵커링 장치에 적합합니다.
- 체인 안착 표면과 폴 접촉 부위를 드레싱하고 점검하여 비정상적인 국부 접촉, 체인 점프 위험 및 작동 중 불필요한 마모를 줄여야 합니다.
- 스토퍼 기초 인터페이스는 설치 전에 데크 보강, 용접/볼팅 배열, 선수 구조로의 하중 경로와 함께 검토되어야 합니다.
- 핀, 힌지, 폴 피팅 간격은 안정적인 열기, 닫기 및 검사를 위해 중요합니다. 유지 관리 계획에서는 윤활 및 부식 방지를 고려해야 합니다.
- 체인 스토퍼가 적절하게 배열되면 프로젝트에서 요구하는 관련 윈들러스/스토퍼 하중 사례에 따라 윈들러스 브레이크 및 구동 시스템을 설계하고 검증할 수 있습니다.
- 재료 추적성, 육안 검사, 치수 검사 및 비파괴 검사는 주문 범위 및 선급 협회 요구 사항에 따라 준비될 수 있습니다.
맞춤 속성
- 표준: JIS F 2031:1998 → 조선소 또는 선주 사양에서 JIS 체인 케이블 스토퍼 치수를 요구할 때 사용합니다.
- 유형: 주강 폴 유형, 유형 A/유형 B → 프로젝트 도면 및 표준 구성에 따라 선택합니다.
- 공칭 크기: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → 앵커 체인 직경 및 선박 고정 배열에 따라 선택합니다.
- 적용 가능한 체인 : U2 / U3 앵커 체인, 58–122 mm → 체인 등급, 최소 절단 강도 및 인증서 요구 사항은 견적 전에 확인되어야 합니다.
- 재질: 지정된 연강, C-Mn강, 주강 또는 단조 C-Mn강 부품을 사용한 주강 본체 → 정확한 등급 및 추적성 수준은 확인해야 합니다.
- 설치 : 윈들러스와 호스파이프 사이 → 스토퍼 기초, 데크보강, 체인리드, 작동유격 등을 도면으로 확인하여야 한다.
- 표면 처리: Sa 2.5 블라스팅 + 참조용 에폭시 숍 프라이머 → 최종 코팅은 선박 페인트 사양 또는 조선소 요청을 따릅니다.
- 인증요구사항 : 프로젝트 요구사항에 따라 가능 → 주문 전 등급검사, 자재인증서, 입회시험 범위를 반드시 확인해야 합니다.
작동 방식
앵커 체인은 호스 파이프에서 윈들러스 방향으로 이어집니다. → 체인 링크가 스토퍼 안착 영역에 위치합니다. → 폴이 닫혀 체인 위에 고정됩니다. → 체인 유지 하중이 스토퍼 본체와 기초를 통해 전달됩니다. → 윈들러스 브레이크 및 구동 시스템이 승인된 앵커링 배열에 따라 완화됩니다.
응용
해양 선박 | 벌크선 | 유조선 | 컨테이너 선박 | 일반 화물선 | 활 정박 스테이션 | 앵커 윈들러스 배치 | 신조 프로젝트 | 체인 스토퍼 수리 및 교체
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 자재 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.
그림 및 사진
FAQ
Q1: 폴형 체인 스토퍼와 앵커 체인 롤러 휠의 차이점은 무엇입니까?
A1: 체인 롤러 휠은 주로 앵커 체인의 방향을 안내하거나 변경합니다. 폴형 체인 스토퍼는 체인을 체결하고 고정하는 데 사용되는 체인 고정 장치로 체인 크기, 체인 등급, 데크 기초 및 승인 요구 사항에 따라 확인해야 합니다.
Q2: 45%/80% 윈들러스 부하 기준은 제품에 고정된 SWL이 있다는 것을 의미합니까?
A2: 아니요. 45%/80% 수치는 앵커링 배열에 사용되는 윈들러스 및 체인 스토퍼 설계 로드 케이스입니다. 체인의 최소절단강도, 등급규칙기준, 시험방법, 승인범위 등을 확인하지 않고 고정제품 SWL로 작성해서는 안 된다.
Q3: 견적 전에 어떤 정보가 필요합니까?
A3: JIS F 2031 유형, 공칭 크기, 앵커 체인 직경, 체인 등급, 최소 파괴 강도, 재료 등급, 표면 처리, 수량, 인증서 요구 사항, 설치 도면, 배송 목적지 및 필요한 배송 시간을 확인하십시오.
