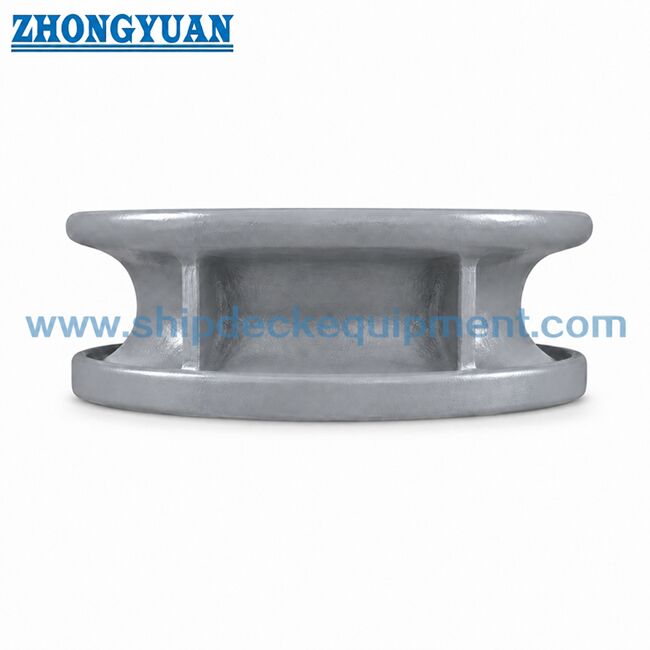

150–300mm 불워크 장착 원형 개방형 주강 계선기 | JIS F 2007-1976 타입 B

제품 개요

JIS F 2007 타입 B 불워크 장착 계선기는 원형 개방형 주강 로프 가이드입니다. 선박 불워크에 설치되어 컴팩트한 원형 개방부를 통해 계선 로프를 안내하고 로프 방향 제어를 위한 부드러운 접촉 반경을 제공합니다.

타입 A와 비교하여 타입 B는 150~300mm의 더 짧은 크기 범위와 더 컴팩트한 원형 로프 통로를 가지고 있습니다. 길쭉한 타원형 개방부 대신 원형 개방부가 필요한 선박 도면에 적합한 소형 및 중형 불워크 계선 위치에 적합합니다.

빠른 사양

• 타입: JIS F 2007 타입 B 원형 개방 → 불워크 장착 계선 위치를 위한 컴팩트한 원형 로프 가이드.

• 공칭 크기 범위: 150~300 → 소형 및 중형 계선 장치에 중점.

• 표준: JIS F 2007-1976 → 타입 B 치수 및 명칭에 대한 참조.

• 표준 재질: JIS G 5101에 따른 SC42 주강 → C-Mn 주강, 스테인리스강 또는 특수강에 대해 논의 가능.

• 계산 질량: 17.5~45.5kg → 취급, 포장, 설치 및 운송료 산정에 유용.

• 표면 처리: Sa2.5 블라스팅 + 에폭시 샵 프라이머 (주강용) → 일반적으로 스테인리스강 접촉면으로 연마가 제한됩니다.

• 제조 초점: 원형 개방부 접촉 반경, 주조 건전성, 용접부 제어 및 박벽 균열 위험 감소.

주요 기술 매개변수

JIS F 2007 타입 B 계선기의 주요 웹페이지 치수. 별도 명시되지 않는 한 치수는 mm 단위입니다.

참조 로프 직경은 선박 계선 장치 및 프로젝트 사양에 따라 확인해야 합니다.

선택 및 문의 가이드

1단계: 로프 직경 및 선박 도면에 따라 JIS F 2007 타입 B 원형 개방부 및 공칭 사이즈 150~300을 확인합니다.

2단계: 불워크 레이아웃이 더 긴 타입 A 타원형 개방부 대신 컴팩트한 원형 개방부를 필요로 하는지 확인합니다.

3단계: 불워크 구조, 용접 상태 및 주변 보강재, 특히 박벽 및 용접 인접 영역을 확인합니다.

4단계: 재질 요구 사항을 확인합니다: SC42 주강, C-Mn 주강, 스테인리스강 또는 특수강.

5단계: 표면 처리, 연마 요구 사항, 인증 범위, 검사 입회, 수량, 목적지 및 납기를 확인합니다.

6단계: 설치 도면, 불워크 구조 도면 또는 참조 사진이 있는 경우 제공합니다.

구조

원형 로프 개방부 | 주강 본체 | 불워크 장착 용접 구조 | 부드러운 로프 접촉 반경 | 용접 연결부 | 표준에 따른 리브 | 샵 프라이머 또는 스테인리스강 마감

설계 및 품질 장점

• 원형 개방부는 불워크 구조가 더 긴 타입 A 개방부 대신 원형 가이드를 필요로 하는 컴팩트한 로프 통로를 제공합니다.

• 로프 접촉부는 주조 후 둥글게 처리되고 매끄럽게 가공되어 날카로운 국부 접촉을 줄이고 로프 보호를 지원합니다.

• 주조 품질은 성능, 용접 품질 및 검사 승인에 중점을 두고 허용되는 해양 주조 기준 내에서 제어됩니다.

• 주강 본체의 50mm 용접 인접 영역은 용접 인터페이스 근처의 유해한 표시를 줄이기 위해 필요에 따라 제어되고 가공됩니다.

• 타입 B는 150~300 사이즈로만 공급되므로, 생산 및 설치 중에 벽 두께 및 용접 인터페이스 제어가 특히 중요합니다.

• FEA 기반 강도 검토는 필요한 경우 원형 개방부, 리브 및 용접 지지 영역 주변의 응력 집중을 확인하는 데 사용될 수 있습니다.

사용자 정의 속성

• 표준: JIS F 2007-1976 → 조선소 또는 설계 사양이 JIS 표준 계선 파이프 / 계선기 치수를 요구할 때 사용합니다.
• 타입: 타입 B 원형 개방 → 불워크를 통한 컴팩트한 원형 로프 통로에 적합합니다.
• 공칭 사이즈: 150 / 200 / 250 / 300 → 로프 직경, 사용 가능한 불워크 공간 및 선박 도면에 따라 선택합니다.
• 재질: SC42 주강 (표준 참조) → C-Mn 주강, 스테인리스강 또는 특수강에 대해 논의 가능.
• 표면 처리: Sa2.5 블라스팅 + 에폭시 샵 프라이머 → 지정된 경우 주로 스테인리스강 접촉면에 연마 마감 적용.
• 용접부 제어: 용접 인터페이스 주변 50mm → 용접 품질에 영향을 미치는 유해한 표시를 줄이기 위해 제어됩니다.
• 인증 요구 사항: 주문에 따른 제작자 인증서 또는 선급 인증서 → 견적 전에 선급 검사를 확인해야 합니다.

작동 방식

불워크 개방부 정렬 → 로프가 원형 계선기를 통과 → 부드러운 접촉 반경이 로프 방향 안내 → 주강 본체가 국부 접촉력을 용접된 불워크 구조로 전달 → 설치 후 검사 및 코팅

응용 분야

소형 선박 | 작업선 | 예인선 | 바지선 | 서비스 보트 | 불워크 로프 개방부 | 항만 계선 위치 | JIS F 2007 타입 B 계선기 교체

인증 및 장점

프로젝트 요구 사항, 검사 범위, 재질 추적성 및 선급 승인 절차에 따라 인증서를 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.

도면 및 사진

자주 묻는 질문

Q1: JIS F 2007 타입 A와 타입 B의 주요 차이점은 무엇입니까?

A1: 타입 A는 타원형 개방부를 가지며 150~500 사이즈를 포함합니다. 타입 B는 원형 개방부를 가지며 150~300 사이즈를 포함합니다. 선택은 로프 경로, 불워크 개방부 구성 및 선박 설계 도면에 따라 달라집니다.

Q2: 타입 B 사이즈 150~300에서 용접부 제어가 중요한 이유는 무엇입니까?

A2: 타입 B 사이즈는 비교적 컴팩트하며 용접 인터페이스 근처에 더 얇은 벽 섹션이 있을 수 있습니다. 제어된 주조, 가공 및 용접부 준비는 조선소 용접 중 균열 위험을 줄이는 데 도움이 됩니다.

Q3: 타입 B 견적 전에 필요한 정보는 무엇입니까?

A3: 타입, 공칭 사이즈, 재질, 표면 처리, 수량, 인증 요구 사항, 설치 도면, 목적지 및 납기를 확인합니다. 견적 전에 선급 검사 범위를 확인해야 합니다.
