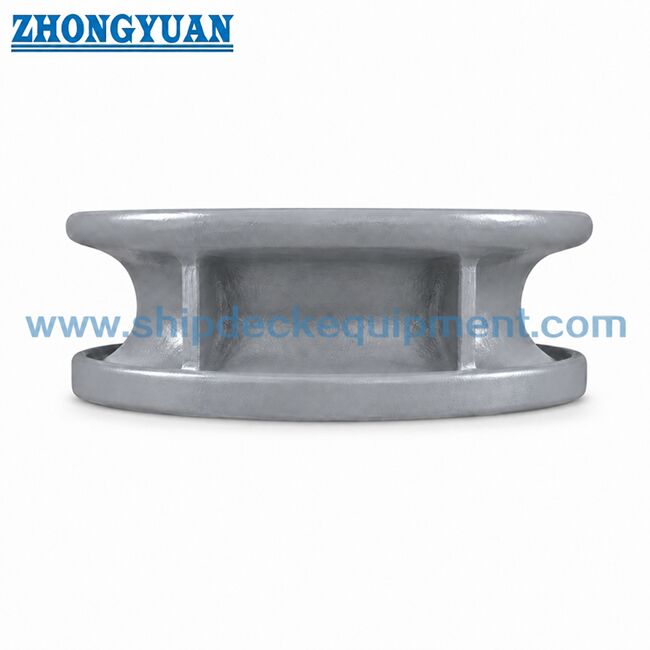

헐워크 탑재 매킹 턱 JIS F 2007 타입 B

헐워크 탑재 매킹 턱 JIS F 2007 타입 B

제품 개요

JIS F 2007 B형 장벽에 장착된 매킹 턱은 둥근 구멍을 가진 주사철 로프 가이드입니다.그것은 콤팩트 원형 개척을 통해 매킹 로프를 안내 하 고 로프 방향 통제를 위해 부드러운 접촉 반지름을 제공 하 고 배 밸워크에 설치 됩니다.

A형과 비교하면 B형은 150~300대 사이즈 범위가 짧고 콤팩트한 둥근 로프 통로가 있다.그것은 작은 및 중형 웅덩이 매킹 위치에 적합 하 게 배 드로잉은 긴 타원형 개척 대신 원형 개척을 요구 합니다.

빠른 사양

• 타입: JIS F 2007 타입 B 둥근 열기 → 웅덩이에 장착된 기착 위치에 대한 컴팩트 원형 로프 가이드

• 명목 크기 범위: 150 ~ 300 → 중소 및 작은 매킹 장치에 초점을 맞추고 있습니다.

• 표준: JIS F 2007-1976 → B형 차원 및 지정 참조.

• 표준 재료: JIS G 5101 → C-Mn 주사철, 스테인레스 스틸 또는 특수 스틸에 따라 SC42 주사철이 논의 될 수 있습니다.

• 계산량: 17.5 ~ 45.5 kg → 취급, 포장, 설치 및 화물 추정용

• 표면 처리: Sa2.5 블래스팅 + 유연강에 대한 에포시 샵 프라이머 → 닦는 것은 일반적으로 스테인리스 스틸 접촉 표면으로 제한됩니다.

• 제조 중점: 둥근 개방 접촉 반지름, 주름 건전성, 용접 구역 제어 및 얇은 벽 균열 위험을 줄입니다.

주요 기술 매개 변수

JIS F 2007 B형 매킹 턱의 주요 웹 페이지 크기 다른 내용이 명시되지 않는 한 크기는 mm입니다.

기준 로프 지름은 배의 매킹 배열과 프로젝트 사양에 따라 확인되어야 합니다.

선택 및 조사 가이드

단계 1: JIS F 2007 B형 둥근 구멍과 로프 지름과 용기 도면에 따라 150 ~ 300의 명목 크기를 확인합니다.

단계 2: 장벽 배열이 더 긴 A형 타원형 열기보다는 콤팩트 한 원형 열기를 필요로하는지 확인합니다.

단계 3: 특히 얇은 벽과 용접 부근 부위에 대한 방어벽 구조, 용접 상태 및 주변 강화를 확인합니다.

단계 4: 소재 요구 사항을 확인합니다: SC42 주사철, C-Mn 주사철, 스테인레스 스틸 또는 특수 스틸

단계 5: 표면 처리, 롤링 요구 사항, 인증서의 범위, 검사 목격자, 양, 목적지 및 배송 시간을 확인합니다.

단계 6: 설치 도면, 장벽 구조 도면 또는 자료 사진이 있다면 제공하십시오.

구조

둥근 로프 열기 鋳鋼형체 防壁에 장착된 용접된 배열 매끄러운 로프 접촉 반지름 용접된 연결 영역 표준에 따른 갈비뼈 샵 프라이머 또는 스테인레스 스틸 마감

디자인 과 품질 이점

• 둥근 열기는 더 긴 A형 열기 대신 원형 안내기를 필요로 하는 둥근 열기 구조로 콤팩트한 로프 통로를 제공한다.

• 로프 접촉 지역 은 가출 후 에 둥글고, 씌워지고, 매끄럽게 만들어지며, 급격 한 지역 접촉 을 줄이고 로프 보호 를 지원 한다.

• 선박 casting 기준에 따라 casting 품질이 통제되며, 성능, 용접 품질 및 검사 수용에 중점을 둔다.

• 주사체의 50mm 용접 부근 구역은 용접 인터페이스 근처에서 유해한 표시를 줄이기 위해 필요에 따라 제어되고 착용됩니다.

• B형은 150~300 사이즈에서만 공급되기 때문에, 벽 두께와 용접 인터페이스 통제는 생산 및 설치 과정에서 특히 중요합니다.

• FEA 기반의 강도 검토는 필요하면 둥근 열기, 갈비뼈 및 용접 된 지원 부위의 스트레스 농도를 검사하는 데 사용할 수 있습니다.

사용자 지정 속성

• 표준: JIS F 2007-1976 → 조선소 또는 설계 사양에 따라 JIS 표준 매어 파이프 / 매어 턱 크기가 필요할 때 사용.
• 타입: B형 둥근 구멍 → 웅덩이를 통과하는 콤팩트 원형 로프 통행에 적합합니다.
• 명목 크기: 150 / 200 / 250 / 300 → 로프 지름, 사용 가능한 방벽 공간 및 배 도면으로 선택하십시오.
• 재료: 표준 참조로 SC42 주철 → C-Mn 주철, 스테인리스 스틸 또는 특수 스틸에 대해 논의 할 수 있습니다.
• 표면 처리: Sa2.5 폭발 + 에포시 샵 프라이머 → 닦은 마무리 주로 스테인레스 스틸 접촉 표면에 적용됩니다.
• 용접 구역 제어: 용접 인터페이스 주위 50mm → 용접 품질에 영향을 미치는 유해 표시를 줄이기 위해 제어됩니다.
• 인증서 요구 사항: 주문 → 클래스 검사에 따라 제조자 인증서 또는 클래스 인증서가 표기 전에 확인되어야합니다.

어떻게 작동 합니까?

Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation

신청서

작은 배들. 작업 보트들. 拖船들. 배들. 서비스 보트들.

인증 및 장점

인증서는 프로젝트 요구 사항, 검사 범위, 재료 추적 가능성 및 클래스 사회 승인 절차에 따라 배치 될 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

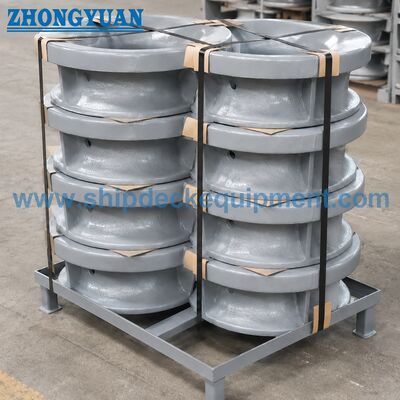

그림 & 사진

FAQ

Q1: JIS F 2007 타입 A와 타입 B의 주요 차이점은 무엇입니까?

A1: 타입 A는 타원형 개통을 가지고 있으며 150에서 500 사이즈를 커버합니다. 타입 B는 둥근 개통을 가지고 있으며 150에서 300 사이즈를 커버합니다. 선택은 로프 경로, 울타리 개통 배열에 따라 다릅니다.그리고 배 설계 도면.

Q2: 왜 B형 150~300 사이즈에서 용접 구역 통제가 중요합니까?

A2: B형 크기는 상대적으로 콤팩트하며 용접 인터페이스 근처에 더 얇은 벽 섹션을 가질 수 있습니다.그리고 용접 구역 준비는 조선소 용접 도중 균열 위험을 줄이는 데 도움이 됩니다..

Q3: B 타입에 대한 표결 전에 필요한 정보는 무엇입니까?

A3: 종류, 명목 크기, 재료, 표면 처리, 양, 인증서 요구 사항, 설치 도면, 목적지 및 배송 시간을 확인합니다.클래스 검사 범위는 코팅 전에 확인되어야 합니다..
