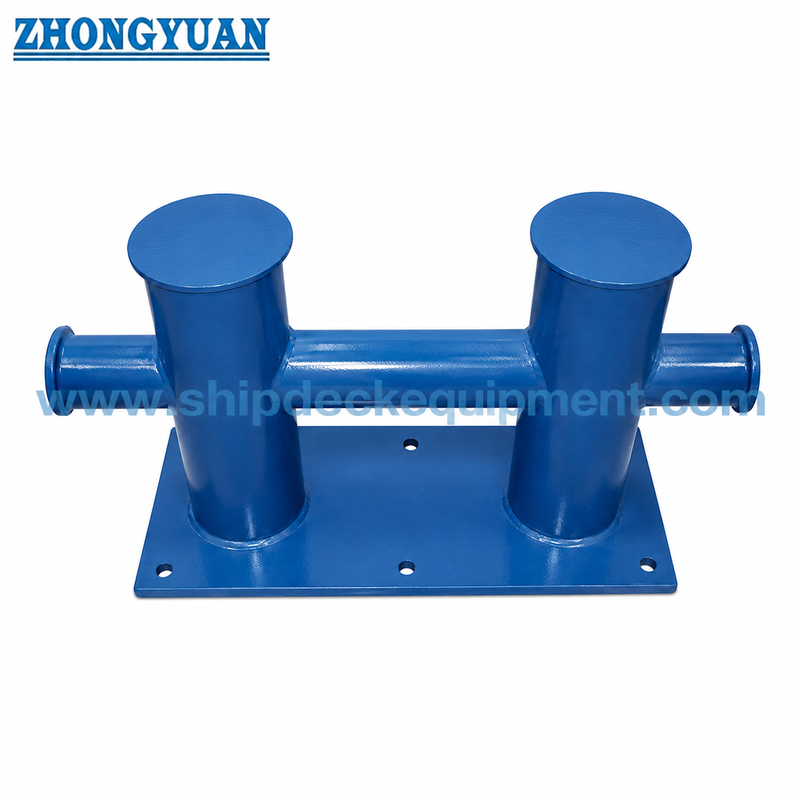

배 매킹을 위한 볼트 기반의 이중 횡단 비트 볼러드 GB/T 554 타입 DL DN50175
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기술 표준: | GB554-2008 | 재료: | 연강, C-Mn강, 스테인레스강도 쇄빙선용 특수강 공급 가능 |
|---|---|---|---|
| 공칭 직경: | 50~200mm | 무게: | 7~103kg |
| 표면 처리: | 에폭시 상점 프라이머의 S2.5 + 1 층으로의 샌드 블래스트, 아연 도금, 연마, 맞춤형 표면 처리. | SWL 범위: | 13KN~62KN |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS 등 | 유형: | 볼트 연결 |
제품 설명
선박 계류용 볼트형 베이스 더블 크로스 비트 볼라드 | GB/T 554 유형 DL DN50–175
제품개요
GB/T 554 유형 DL 볼트 체결 베이스 이중 크로스 비트 볼라드는 플랫 볼트 체결 베이스가 지정된 선박 갑판 배치용 용접 강관 계류 볼라드입니다. 제공된 생산 설명에 따르면 DL 구성은 DN200 미만의 공칭 직경에 사용되며 일반적으로 선박 도면에서 볼트 설치가 필요한 소형 선박, 작업선, 바지선, 폰툰 및 개조 데크 위치에 선택됩니다.
Type DH 데크 용접 버전과 비교하여 Type DL은 평평한 베이스 플레이트와 볼트 데크 연결로 정의됩니다. 볼라드 본체는 강관과 강판으로 제작됩니다. 수평 크로스 파이프는 이중 비트 구조를 통해 연속되어 강도와 힘 전달을 지원합니다. 로프 접촉 용접은 로프 손상을 줄이기 위해 드레싱되고 부드럽게 연마되어야 하며, 볼트 기초, 백킹 플레이트 및 데크 보강은 생산 전에 확인되어야 합니다.
빠른 사양
- 제품형식 : 볼트체결 베이스 더블크로스 비트 볼라드 → 볼트체결시 플랫베이스 데크 설치가 지정됩니다.
- 표준 및 유형: GB/T 554-2008 유형 DL → 선박 계류 장비용 이중 크로스 비트 볼라드 구조.
- 공칭 직경 범위: DN50–DN175 → 제공된 설명에 따라 DN200 미만의 볼트 체결 버전에 사용됩니다.
- SWL 범위: 13–62 kN → 초기 볼라드 선택용; 데크 기초 및 볼트 배열에는 프로젝트 확인이 필요합니다.
- 구조 : 용접 강관 및 강판 → 주문 요구 사항에 따라 압연 판관 또는 강관으로 제작됩니다.
- 베이스 연결 : 볼트 체결 플랫 베이스 → 볼트 사이즈, 볼트 등급, 백킹 플레이트, 데크 기초 등을 확인하신 후 견적을 내시기 바랍니다.
- 로프 접촉 마감: 버(burr) 없는 표면 및 매끄러운 접지 용접 → 계류 로프의 국부적인 절단 또는 마모를 줄이는 데 도움이 됩니다.
- 표면 처리: Sa 2.5 블라스팅 + 참조용 에폭시 숍 프라이머 → 최종 페인트, 아연 도금 또는 스테인리스 연마는 프로젝트 요구 사항을 따릅니다.
주요 기술 매개변수
| 공칭 직경 | SWL(kN) | 에이(mm) | A1(mm) | A2(mm) | 비(mm) | D / D1(mm) | 시간(mm) | 엘(mm) | 볼트 배열 | 대략. 체중(kg) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50 / 65 | 190 | 310 | M12×6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75 / 95 | 290 | 450 | M16×6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100 / 120 | 350 | 550 | M18×6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125 / 145 | 425 | 660 | M22×6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150 / 170 | 500 | 770 | M22×6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180 / 200 | 550 | 850 | M24×6 | 103 |
참고: 볼트 배열, 볼트 등급, 데크 인서트/백킹 플레이트 및 설치 조임 요구 사항은 생산 전에 프로젝트 도면을 통해 확인해야 합니다.
선택 및 문의 안내
1단계: 선박 계류 배열에 따라 GB/T 554 유형 DL 및 공칭 직경 DN50–DN175를 확인합니다.
2단계: 필요한 SWL, 로프 리드 방향, 선박 유형 및 데크 레이아웃에 볼트로 고정된 플랫 베이스 볼라드가 필요한지 여부를 확인합니다.
3단계: 견적 전 볼트 크기, 볼트 수량, 볼트 등급, 백킹 플레이트, 데크 인서트, 기초 구조를 확인합니다.
4단계: 재료 요구사항 확인: 연강, C-Mn강, 스테인리스강 또는 지정된 경우 내빙 등급 프로젝트용 특수강.
5단계: 표면 처리 확인: 숍 프라이머, 최종 페인트 시스템, 아연 도금, 거울/새틴 광택 스테인리스 마감 또는 기타 지정된 마감.
6단계: 주문 전에 인증서 범위를 확인하십시오: 제조사 인증서, 재료 인증서, 등급 검사, 입회 검사 또는 기타 프로젝트 요구 사항.
7단계: 수량, 목적지, 필요한 배송 시간, 데크 도면 및 참조 사진(가능한 경우)을 제공합니다.
구조
볼트형 플랫 베이스 | 두 개의 수직 비트 | 연속 수평 교차 파이프 | 용접 파이프 및 플레이트 조립 | 부드러운 접지 로프 접촉 용접 | 볼트 구멍/기초 인터페이스 | 샵 프라이머 또는 지정된 마감
볼트 설치, 용접 및 로프 접촉 장점
- 플랫 볼트 베이스는 선박 도면에 직접 데크 용접 대신 탈착식 또는 볼트 데크 기초가 필요한 경우에 적합합니다.
- 연속적인 수평 파이프가 더블 비트 구조를 통과하여 두 개의 수직 비트 사이의 강도 연속성과 힘 전달을 돕습니다.
- 크기, 재료 가용성 및 프로젝트 요구 사항에 따라 강판을 파이프로 굴려서 용접하거나 강관을 직접 사용할 수 있습니다.
- 로프 접촉 부분의 용접 비드는 계류 로프를 손상시킬 수 있는 날카로운 모서리를 방지하기 위해 제작 후 부드럽게 연마되어야 합니다.
- 볼트로 고정된 베이스에는 적절한 데크 기초 설계가 필요합니다. 볼트 등급, 백킹 플레이트, 구멍 공차 및 조임 요구 사항은 조선소 또는 설계 사무소에서 확인해야 합니다.
- 유형 DL은 유형 DH와 명확하게 구별됩니다. DL은 볼트로 고정된 플랫 베이스를 사용하며 제공된 설명에 따라 DN200 미만 범위로 제한됩니다.
맞춤 속성
- 표준: GB/T 554-2008 → DL 유형 볼라드 형태, 치수, SWL 및 중량에 대한 참조.
- 유형: DL → 데크 계류 위치를 위한 볼트 체결형 베이스 이중 크로스 비트 구성.
- 공칭 직경: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → SWL, 데크 레이아웃 및 선박 도면에 따라 선택됩니다.
- SWL 범위: 13–62 kN → 볼라드 선택에 사용됨; 이는 로프 MBL 또는 리프팅 하중 조건과 혼합되어서는 안 됩니다.
- 베이스 형태: 플랫 볼트 베이스 → 계류 데크에 볼트 기초를 지정한 경우에 적합합니다.
- 제조방법 : 용접강관 및 강판 → 프로젝트 요구사항에 따라 압연강관 또는 강관을 사용할 수 있습니다.
- 로프 접촉 마감: 용접 부위를 다듬고 매끄럽게 연마 → 계류 로프와의 날카로운 국부 접촉을 줄이기 위해 고안되었습니다.
- 표면 처리: Sa 2.5 블라스팅 + 참조용 에폭시 숍 프라이머 → 최종 코팅은 용기 도장 사양 또는 구매 주문을 따릅니다.
- 인증 요구사항 : 프로젝트 요구사항에 따라 가능 → 견적 전 클래스 승인 및 검사 범위를 확인해야 합니다.
작동 방식
계류 로프가 볼라드로 유도됨 → 이중 크로스 비트 구조를 로프가 감김 → 매끄러운 파이프 및 드레싱 용접 부위 가이드 로프 접촉 → 연속 크로스 파이프 및 볼트 체결 베이스를 통해 하중 전달 → 데크 기초 및 볼트가 하중을 선박 구조로 전달
응용
소형 선박 | 작업선 | 바지선 | 폰툰 | 내륙 선박 | 항구 서비스 공예 | 개조 계류장 | 볼트형 데크 기초
인증 및 장점
인증서는 프로젝트 요구 사항, 검사 범위, 자재 추적성 및 선급 협회 승인 절차에 따라 배열될 수 있습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.
그림 및 사진
FAQ
Q1: GB/T 554 유형 DL과 유형 DH의 주요 차이점은 무엇입니까?
A1: DL 유형은 플랫 볼트 베이스를 사용하며 제공된 설명에 따라 DN200 미만의 공칭 직경에 사용됩니다. DH 유형은 데크 용접 베이스를 사용하며 전체 DN50~DN300 범위를 포괄합니다. 두 버전은 동일한 설치 설명이나 사진을 공유해서는 안 됩니다.
Q2: 용기 도면에 용접 베이스가 필요할 때 Type DL을 사용할 수 있습니까?
A2: 일반적으로 용접 데크 설치에는 유형 DH 구성을 사용해야 합니다. 볼트형 DL 볼라드를 용접 배열로 변경하려면 도면 확인, 기초 검토 및 용접 세부 승인이 필요합니다.
Q3: Type DL의 경우 견적을 받기 전에 어떤 정보가 필요합니까?
A3: 공칭 직경, SWL, 볼트 배열, 데크 기초, 재료, 표면 처리, 수량, 인증서 요구 사항, 배송 목적지, 필요한 배송 시간 및 데크 도면 또는 참조 사진을 확인하십시오.
