해양 수직 캡스턴 앵커 윈들리스 | 해양 수직 캡스턴
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 체인 크기: | 12.5~70mm | 체인 등급: | AM2 / AM3 |
|---|---|---|---|
| 작업 부하: | 5~250kN | 와핑 속도: | 9~18m/분 |
| 체인 속도: | ≥9m/분 | 로프 직경: | 11~46mm |
| 밧줄형: | 강철/합성 | 드라이브 유형: | 전기/유압 |
| 제어 유형: | 로컬/원격 | 기본 유형: | 아래 / 세미 / 데크 위 |
| 애플리케이션: | 계류 / 앵커 | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서 |
| 강조하다: | 수력 계류용 캡스턴,BV 연직 앵커 캡스턴,연직 앵커 캡스턴 |
||
제품 설명

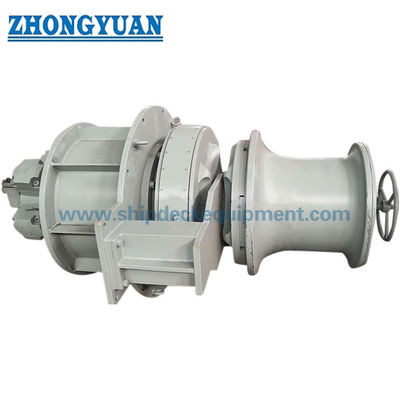

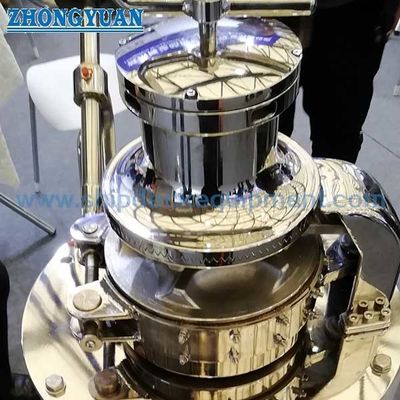

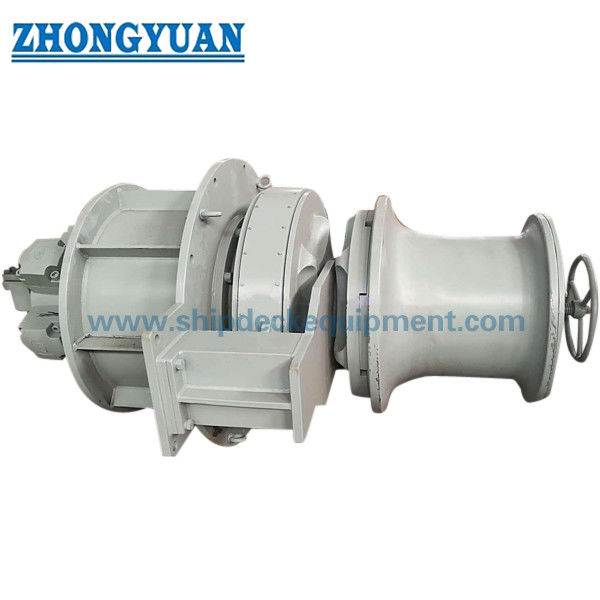

전기 수압 수직 캐프스탄 앵커 윈드글래스
제품 개요
전기적 수압 수직 캡스탄 앵커 윙러스는 앵커 처리 및 로프 또는 체인 호스팅을 위해 설계된 선박 갑판 장비의 일종이다.
전기 수압 전원 단위로 작동하여 안정적인 토크 출력 및 해양 조건에서 신뢰할 수있는 성능을 제공합니다.
수직 설계는 제한된 갑판 공간과 배 구조에 쉽게 통합하기에 이상적입니다.
빠른 사양
• 기능: 매킹 / 앵커 핸들링 / 호스팅
• 사슬 크기: 12.5~70mm
• 체인 등급: AM2 / AM3
• 작업 부하: 5~250 kN
• 굽는 머리의 지름: 200~700mm
• 굽는 속도: 9~18m/min
• 로프 직경: 11~46mm
• 드라이브 유형: 전기 / 전기 수압
• 제어: 로컬 / 원격
주요 기술 매개 변수
| 해인 디아. |
작업 부하 (KN) |
명목 속도 (m/min) | 워크 로드 (KN) | 모터 전력 (KW) | ||
| AM2 | AM3 | 전기 | 수압기 | |||
| 12.5 | 6.6 | 14.6 | 9 | 5 | 20.2/0.75 | 2.2 |
| 14 | 8.3 | 17.2 | 9 | 6 | 20.2/0.75 | 3 |
| 16 | 10.9 | 20 | 9 | 8 | 20.2/0.75 | 4 |
| 17.5 | 13 | 14.6 | 9 | 10 | 3/1.3 | 4/5.5 |
| 19 | 15.3 | 17.2 | 9 | 10 | 40.3/1.7 | 5.5 |
| 20 | 17.9 | 20 | 9 | 15 | 40.3/1.7 | 50.5/7.5 |
| 22 | 20.6 | 23 | 9 | 15 | 6/2.5 | 7.5 |
| 24 | 24.5 | 27.4 | 9 | 20 | 80.5/3.5 | 7.5/11 |
| 26 | 28.7 | 32.1 | 9 | 20 | 80.5/3.5 | 11 |
| 28 | 33.3 | 37.2 | 9 | 25 | 80.5/3.5 | 11 |
| 30 | 38.3 | 42.8 | 9 | 30 | 7월 11일5 | 15 |
| 32 | 43.5 | 48.6 | 9 | 30 | 7월 11일5 | 15 |
| 34 | 49.1 | 54.9 | 9 | 40 | 16/16/11 | 15/8.5 |
| 36 | 55.1 | 61.6 | 9 | 40 | 16/16/11 | 18.5 |
| 38 | 61.4 | 68.9 | 9 | 50 | 16/16/11 | 18.5/22 |
| 40 | 68 | 76 | 9 | 60 | 22/22/16 | 22/30 |
| 42 | 75 | 83.8 | 9 | 60 | 22/22/16 | 22/30 |
| 44 | 82.3 | 92 | 9 | 70 | 22/22/16 | 30 |
| 46 | 89.9 | 100.5 | 9 | 80 | 30/30/22 | 30 |
| 48 | 97.9 | 109.4 | 9 | 80 | 30/30/22 | 30/37 |
| 50 | 106.3 | 118.8 | 9 | 90 | 30/30/22 | 37 |
| 52 | 114.9 | 128.4 | 9 | 100 | 30/30/22 | 37/45 |
| 54 | 123.9 | 138.5 | 9 | 100 | 45/45/30 | 45 |
| 56 | 133.3 | 149 | 9 | 120 | 45/45/30 | 45 |
| 58 | 143 | 159.8 | 9 | 120 | 45/45/30 | 45/55 |
| 60 | 153 | 171 | 9 | 140 | 45/45/30 | 55 |
| 62 | 163.4 | 182.6 | 9 | 150 | 45/45/30 | 55 |
| 64 | 174.1 | 194.6 | 9 | 160 | 60/60/45 | 55/75 |
| 66 | 185.1 | 206.9 | 9 | 160 | 60/60/45 | 75 |
| 68 | 196.5 | 219.6 | 9 | 180 | 60/60/45 | 75 |
| 70 | 208.3 | 232.8 | 9 | 200 | 60/60/45 | 75 |
카프스탄 선택 가이드
✔ 1단계 연쇄 크기를 선택 (핵 매개 변수)
· 12.5~26mm → 작은 배 / 가벼운 배
· 28~42mm → 중형 선박
· 44~70mm → 해상용 무거운 용량
→ 체인 크기는 작업 부하, 모터 전력, 시스템 구성 등에 따라 결정된다
✔ 2단계 작업 부하를 확인
· 5~20 kN → 가벼운 용량
· 20~80 kN → 중량용
· 80~250 kN → 무거운 용량
✔ 3단계 로프 종류 및 지름
· 강철 실 로프 / 합성 로프
→ 드럼 크기를 결정합니다
✔ 4단계
· 9·12 표준 / 12·18 고효율
✔ 5단계
· 전기 / 전기 수압
✔ 6단계
· 로컬 / 원격
✔ 7단계
· 갑판 아래 / 반 / 위
엔지니어링 참고: 사슬 크기, 로프, 부하 및 배 구조에 기초한 선택
구조 및 구성 요소
구조와 부품: 수압 단위.
사용자 지정 구성 및 문의 가이드
✔ 사슬 크기 (mm)
✔ 체인 등급 (AM2 / AM3)
✔ 작업 부하 (kN)
✔ 로프 종류 (강 / 합성)
✔ 로프 직경 (mm)
✔ 속도 (m/min)
✔ 드라이브 유형 (전기 / 수압)
✔ 제어 유형 (지역 / 원격)
✔ 기지 종류 (하위 / 반 / 위)
→ 그림, 선택 및 인용을 위해 위의 정보를 보내십시오.
어떻게 작동 합니까?
신청서
선박 매어링 운영 앵커 체인 처리 해상선 배 배 및 화물 선박 항구 및 항구 운영 해양공학 프로젝트
인증 및 장점
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
그림 & 사진
• GA 도면
• 제품 사진
• 설치 도면
주문 정보
MOQ 1개
프로젝트 기반의 제공
지불 T/T L/C
FAQ
Q: 차이점 캡스탄윈들라스 대?
A: 로프 를 위해 카프스탄, 체인 을 위해 윈드 라스
