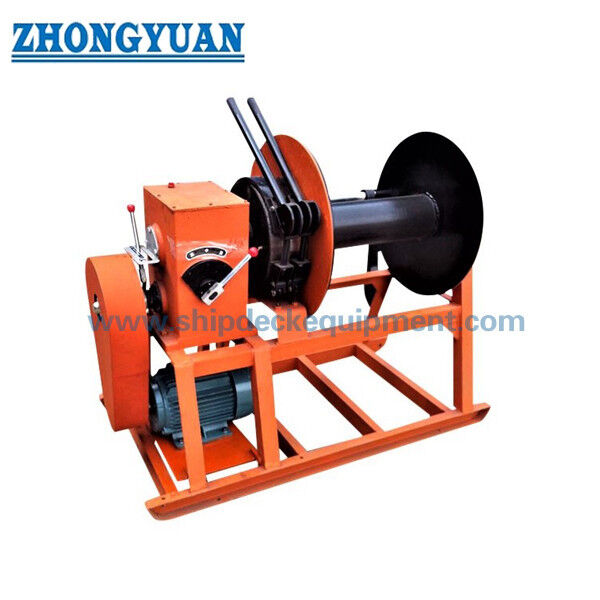

39~48.5mm 전기 철강 실 로프 릴 CB 3048 B형 배 갑판 장비용 단일 드럼 저장 릴

39-48.5 mm 전동 강선 릴 | CB 3048 타입 B 단일 드럼 저장 릴 (선박 갑판용) 장비

제품 개요

CB 3048 타입 B 전동 강선 릴은 선박 갑판의 대구경 강선용 모터 구동 단일 드럼 저장 릴입니다. 강선을 드럼에 질서 정연하게 감거나 풀고 저장하는 데 사용되며, 갑판상의 느슨한 와이어를 줄이고 계류 준비, 유지보수 및 갑판 작업 중 안전한 취급을 지원합니다.

이 페이지는 최대 강선 직경이 39mm 및 48.5mm인 타입 B 모델 B39 및 B48에 대해 준비되었습니다. 이 릴은 견인 윈치, 리프팅 윈치 또는 당김 장치가 아닌 저장 및 권취 장비로 취급해야 합니다. 모터 데이터, 수동 백업 작동, 샤프트 윤활, 갑판 설치 공간 및 인증 범위는 선박 배치 및 주문 사양에 따라 확인해야 합니다.

빠른 사양

• 제품 유형: 전동 강선 저장 릴 -> 선박 갑판 강선용 동력 권취 및 저장.
• 표준 참조: CB 3048-1983 / CB*3048-83 -> 공공 표준 정보는 전동 강선 릴로 식별합니다.
• 유형 및 모델: 타입 B, B39 / B48 -> 대구경 강선용 단일 드럼 구성.
• 최대 와이어 로프 직경: 39mm 및 48.5mm -> 드럼 크기 및 로프 저장 호환성을 위한 주요 선택 기준.
• 강선 길이: 210-220m 참조 범위 -> 최종 저장 용량은 로프 구조, 로프 꼬임 및 드럼 충진 상태에 따라 확인해야 합니다.
• 구동 구성: 기어박스 / 웜 기어 감속기가 있는 전동 모터 -> 동력 권취, 전원이 없을 경우 수동 핸들 백업 포함.
• 작동 초점: 로프 저장 및 제어 권취 -> 프로젝트별 설계에서 달리 확인하지 않는 한 견인, 당김, 리프팅 또는 장력 조절용이 아님.
• 표면 처리: Sa 2.5 블라스팅 + 내부식성 에폭시 도장 (참조) -> 최종 코팅, 연마 또는 스테인리스 스틸 옵션은 주문 요구 사항에 따릅니다.

주요 기술 매개변수

B39 및 B48 타입 B 단일 드럼 릴의 주요 치수 참조.

선택 및 문의 가이드

1단계: 필요한 모델 확인: 최대 강선 직경 및 저장 길이에 따라 B39 또는 B48을 선택합니다.

2단계: 강선 사양 확인: 직경, 구조, 길이, 윤활 상태, 실제 로프 외부 공차 및 로프에 엔드 피팅이 공급되는지 여부.

3단계: 릴이 저장 및 권취용으로만 사용되는지 확인합니다. 당김, 장력 조절, 견인 또는 리프팅이 예상되는 경우 다른 윈치 설계 또는 프로젝트별 계산이 필요합니다.

4단계: 전기 공급, 모터 전압/주파수, 제어 방법, 비상 정지, 로컬 제어 위치 및 수동 백업 요구 사항을 확인합니다.

5단계: 갑판 설치 공간, 기본 기초, 샤프트 윤활 접근, 모터 서비스 영역 및 로프 리드 방향을 확인합니다.

6단계: 재질, 표면 처리, 인증 범위, 수량, 배송지, 필요한 배송 시간, 도면 및 참조 사진이 있는 경우 확인합니다.

구조

단일 강선 저장 드럼 | 전동 모터 | 기어박스 / 웜 기어 감속기 | 수동 핸들 백업 | 메인 샤프트 및 베어링 시스템 | 로프 진입 및 권취 영역 | 공통 베이스 프레임 | 로컬 제어 및 비상 정지 장치 | Sa 2.5 블라스팅 및 에폭시 코팅 또는 지정된 마감

저장 릴 설계 및 엔지니어링 장점

• 타입 B 단일 드럼 레이아웃은 일상적인 취급에 실용적이거나 안전하지 않은 대구경 강선을 저장하는 데 적합합니다.
• 모터 구동 권취는 로프 회수 및 저장 시 승무원의 노력을 줄여주며, 수동 핸들 백업은 전기 전원이 없을 때 작동 옵션을 제공합니다.
• 릴은 강선을 정의된 드럼에 배열하여 갑판상의 느슨한 와이어를 줄이고 저장 중 불필요한 굽힘, 오염 또는 무작위 꼬임으로부터 로프를 보호하는 데 도움이 됩니다.
• 웜 기어 감속기 및 공통 베이스 구성은 분리된 구동 부품에 비해 갑판 설치를 단순화합니다 (올바른 기초 및 정렬 조건).
• 대구경 강선은 높은 회전 질량과 저장 하중을 생성하므로 샤프트 윤활, 베어링 상태 및 드럼 회전 간격을 정기적으로 점검해야 합니다.
• 이 제품은 견인 윈치 또는 당김 윈치로 설명해서는 안 됩니다. 현재 데이터에는 정격 라인 풀, SWL, 브레이크 홀딩 하중 또는 견인 용량이 제공되지 않습니다.
• 모터, 기어박스, 제어 상자 및 비상 정지 사양은 프로젝트 요구 사항에 따라 선박 전기 조건 및 분류 검사 범위에 맞춰 조정할 수 있습니다.

사용자 정의 속성

• 표준: CB 3048-1983 / CB*3048-83 -> 선박 또는 조선소에서 이 중국 조선 표준 참조에 따라 전동 강선 릴을 요구할 때 사용합니다.
• 유형: 타입 B 단일 드럼 -> B39 및 B48 대구경 강선 저장 모델에 선택됩니다.
• 로프 직경: 39mm / 48.5mm -> 견적 전에 실제 강선 구조 및 외부 공차를 확인하십시오.
• 저장 길이: 210-220m 참조 -> 최종 저장은 로프 구조, 권취 상태 및 드럼 충진 여유에 따라 달라집니다.
• 구동 유형: 전동 모터 + 기어박스 / 웜 기어 감속기 -> 수동 핸들 백업이 있는 동력 권취.
• 작동 모드: 저장 및 권취 -> 별도의 설계 확인 없이는 견인, 당김, 리프팅 또는 장력 조절 장비로 의도되지 않음.
• 재질: 연강 또는 스테인리스 스틸 옵션 -> 최종 재질 등급 및 부식 방지는 프로젝트 요구 사항에 따라 확인해야 합니다.
• 표면 처리: Sa 2.5 블라스팅 + 내부식성 에폭시 도장 -> 최종 코팅 또는 연마는 선박 사양에 따릅니다.
• 인증 요구 사항: 주문 범위에 따라 가능 -> 제작자 인증서, 재료 인증서 또는 분류 인증서는 견적 전에 확인해야 합니다.

작동 방식

전동 모터가 기어박스와 드럼을 구동합니다 -> 강선이 단일 드럼에 감기거나 풀립니다 -> 승무원이 로컬에서 권취 방향과 정지를 제어합니다 -> 전기 전원이 없을 때 웜 기어 감속기를 통한 수동 핸들 작동이 가능합니다 -> 작동 후 로프는 드럼에 저장됩니다.

응용 분야

선박 갑판 강선 저장 | 계류장 로프 저장 | 작업선 및 서비스 선박 | 조선소 교체 프로젝트 | 항만 및 항구 선박 | 해양 유지보수 로프 취급 | 갑판 장비 개조 프로젝트

인증 및 장점

프로젝트 요구 사항, 검사 범위, 재료 추적성 및 분류 사회 승인 절차에 따라 인증을 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서.

도면 및 사진

자주 묻는 질문

Q1: 이 CB 3048 타입 B 릴은 윈치와 동일한가요?

A1: 아닙니다. 이 제품은 강선용 저장 및 권취 릴입니다. 윈치는 일반적으로 당김 또는 하중 제어를 위해 설계됩니다. 이 릴은 별도의 프로젝트별 설계에서 하중, 브레이크, 제어 및 승인 요구 사항을 확인하지 않는 한 견인, 리프팅 또는 당김 윈치로 사용해서는 안 됩니다.

Q2: B39와 B48은 어떻게 선택해야 하나요?

A2: 최대 강선 직경, 필요한 저장 길이, 사용 가능한 갑판 공간, 로프 진입 방향, 모터 구성 및 선박 도면에 따라 B39 또는 B48을 선택하십시오. B48의 경우, 수정된 데이터는 4.3 / 1.7 kW 모터 동력, 1350 / 410 r/min 모터 속도 및 60 / 18 m/min 드럼 로프 속도를 지원합니다.

Q3: 견적 전에 어떤 정보가 필요한가요?

A3: 모델, 와이어 로프 직경, 로프 길이, 로프 구조, 모터 전압 및 주파수, 제어 요구 사항, 수동 백업 요구 사항, 재질, 코팅, 인증 범위, 수량, 배송지 및 설치 도면을 확인하십시오.
