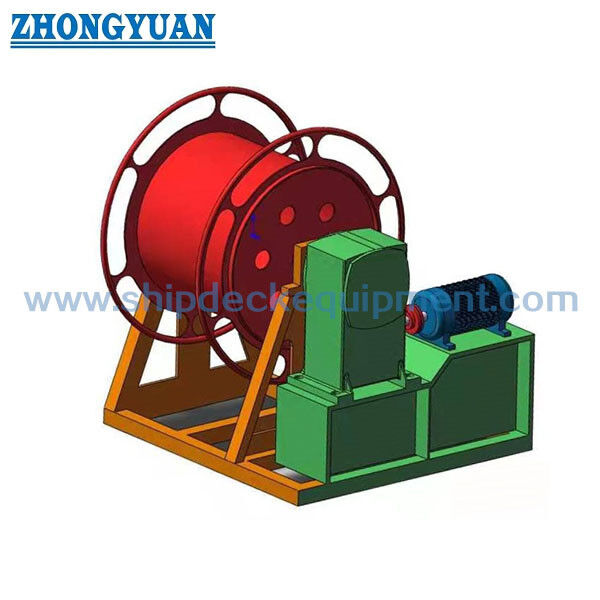

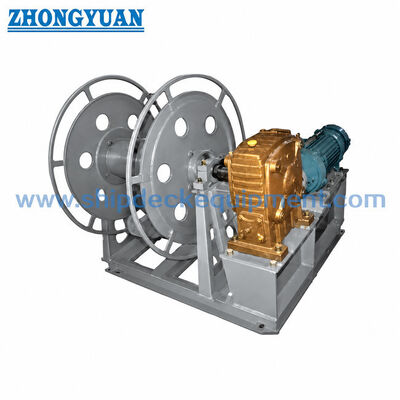

26–32mm 전기 강선 로프 보관 릴 | CB 3048 타입 A 단일 드럼 전기 릴

26–32mm 전기 강선 릴 | CB 3048 A형 단일 드럼 전기 릴

제품 개요

CB 3048 A형 전기 강선 릴은 강선을 감고 풀고 보관하기 위한 단일 드럼 선박 갑판 보관 릴입니다. A26 및 A32 모델은 각각 최대 26mm 및 32mm의 강선 직경을 위해 설계되었습니다. 2단 속도 해양 전기 모터가 웜 기어 감속 장치를 통해 릴을 구동하며, 표준 작동 개념은 전기 전원이 없을 때 수동 핸들 작동도 제공합니다.

이 장비는 견인 윈치가 아닌 동력 보관 릴입니다. CB* 3048-1983은 강선 수신, 방출 및 보관용 제품을 구체적으로 명시하고 선박 예인 또는 워핑용이 아님을 명시합니다. 조달 시 주요 확인 사항은 로프 직경 및 구조, 필요한 보관 길이, 로프 감기 속도, 사용 가능한 갑판 공간, 로프 리드, 전기 공급, 수동 작동 여유 공간, 코팅 시스템 및 인증 범위입니다.

빠른 사양

• 표준 / 유형: CB* 3048-1983 A형 → 모터 구동 단일 드럼 강선 보관 릴; A26 및 A32는 두 가지 A형 모델입니다.
• 강선 크기: 최대 26mm (A26) / 32mm (A32) → 모델 이름만으로는 선택하지 말고 실제 로프 직경 및 구조로 선택하십시오.
• 보관 용량: A26용 220m / A32용 210m → 표준 참조 용량; 맞춤형 용량은 드럼 및 로프 레이아웃 검토가 필요합니다.
• 전기 구동: JZ2-H-23-4/12 2단 속도 해양 모터, 1350 / 410 rpm에서 4.3 / 1.7 kW → 나열된 A형 모델에 대한 일반적인 표준 모터 구성.
• 감속비: 44 → 웜 기어 감속은 모터 속도를 제어된 릴 감기 / 풀기 속도로 변환합니다.
• 로프 라인 속도: A26 56 / 17 m/min; A32 60 / 18 m/min → 이것은 드럼 회전 속도가 아닌 로프 감기 / 풀기 속도입니다.
• 수동 백업: 전기 전원이 없을 때 웜 기어 감속기를 통한 수동 작동 → 보관 / 회수 비상 시 유용하며, 견인 또는 풀기 윈치를 대체할 수 없습니다.
• 설치: 갑판 장착 베이스 구조 → 생산 전에 갑판 레이아웃, 기초, 로프 리드, 모터 접근, 클러치 / 핸들 여유 공간 및 전기 연결을 확인해야 합니다.

주요 기술 매개변수

로프 보관 및 선택 엔지니어링

• 릴은 주로 최대 강선 직경과 필요한 보관 길이로 선택됩니다. A26은 220m의 더 긴 표준 용량을 제공하며, A32는 210m의 표준 보관으로 더 큰 32mm 강선을 수용합니다.
• 드럼 코어는 작업용 도르래가 아닌 보관 표면입니다. 강선이 상당한 작업 하중 하에서 반복적으로 구부러질 경우, 로프 제조업체의 권장 최소 굽힘 직경을 확인하고 필요한 경우 전용 취급 윈치 / 도르래 시스템을 사용하십시오.
• 로프 구조, 실제 외부 직경, 윤활 상태, 소켓 / 종단 크기 및 필요한 유지 보관 길이 여유는 실제 보관 용량을 변경할 수 있습니다.
• 감기 중에는 느슨한 감김, 교차, 국부적 압착을 피하기 위해 충분한 제어를 통해 드럼에 질서 정연한 층으로 로프를 안내해야 합니다. 레벨 와인드 장치는 제공된 표준 데이터의 일부가 아니며 가정해서는 안 됩니다.
• 로프 속도는 두 가지 모터 속도와 연결됩니다. 더 높은 설정은 더 빠른 감기 / 풀기에 적합하며, 더 낮은 설정은 최종 위치 지정 및 제어 보관을 위한 더 느린 취급을 제공합니다.
• 정격 라인 풀, SWL, 예인 풀 또는 리프팅 용량은 표준 데이터에서 제공되지 않습니다. 릴은 풀링 하중 등급을 기준으로 판매하거나 선택해서는 안 됩니다.

전기 구동, 수동 백업 및 작동

• 표준 A형 구성은 공통 베이스에 2단 속도 해양 모터와 감속 기어를 사용합니다. 전진 및 후진 회전을 통해 작업자는 보관된 강선을 감거나 풀 수 있습니다. 공급업체의 현재 제품 설명에는 푸시 버튼 제어 및 비상 정지도 명시되어 있습니다. 최종 제어판 기능, 모터 보호, 인클로저 등급 및 선박 전원 공급 장치는 프로젝트 전기 도식을 확인해야 합니다.
• 2단 속도 모터: 1350 / 410 rpm → 릴을 가변 풀 윈치로 취급하지 않고 고속 / 저속 로프 취급 속도를 제공합니다.
• 웜 기어 감속: 비율 44 → 모터와 릴 사이의 표준 기계적 감속을 제공합니다.
• 수동 핸들: 전기 전원이 없을 때 웜 기어 감속기를 통해 작동 가능 → 작동 인터록 및 클러치 / 결합 절차는 승인된 도면을 따라야 합니다.
• 클러치 핸들: 표준 A형 구성에 표시됨 → 공급되는 장치의 정확한 결합 순서 및 가드는 확인해야 합니다.
• 전기 공급: 전압, 주파수, 스타터 / 접촉기 구성, 모터 IP 등급, 케이블 진입, 비상 정지 및 원격 제어 옵션은 선박 요구 사항에 따라 확인해야 합니다.

선택 및 문의 가이드

1단계: CB 3048-1983 A형을 확인하고 최대 강선 직경 및 필요한 보관 길이에 따라 A26 또는 A32를 선택하십시오.

2단계: 실제 강선 사양을 제공하십시오: 직경, 구조, 코팅 / 윤활, 최소 굽힘 권장 사항, 끝단 종단 및 필요한 보관 길이.

3단계: 작동 요구 사항을 확인하십시오: 표준 고속 / 저속 로프 속도, 감기 / 풀기 방향, 수동 백업 요구 사항 및 비표준 로프 가이드 또는 잠금 장치가 필요한지 여부.

4단계: 선박 전기 데이터를 확인하십시오: 전압, 주파수, 위상, 제어 전압, 모터 보호, 로컬 제어, 비상 정지 및 원격 제어 요구 사항.

5단계: 갑판 배치를 확인하십시오: 설치 위치, 사용 가능한 발자국, 로프 리드 방향, 갑판 / 기초 세부 정보, 유지 보수 접근 및 수동 핸들 작동 여유 공간.

6단계: 재질, 표면 처리, 인증 / 검사 범위, 수량, 배송지, 필요한 배송 시간 및 GA / 참조 사진 (사용 가능한 경우)을 확인하십시오.

구조

단일 강선 보관 드럼 | 드럼 샤프트 및 베어링 배열 | 2단 속도 해양 전기 모터 | 웜 기어 감속기 | 클러치 / 결합 핸들 | 수동 작동 핸들 | 베이스 프레임 | 로컬 전기 제어 | 갑판 장착 인터페이스 | 윤활 지점 | 프로젝트 사양 표면 보호

구동, 보관 및 품질 장점

• A형 단일 드럼 구조는 A형 이중 드럼 버전보다 배열을 더 컴팩트하게 유지하면서 동력 감기 및 수동 백업 작동을 유지합니다.
• 2단 속도 구동은 별도의 고속 및 저속 로프 취급 속도를 제공하여, 릴을 정속 윈치로 취급하는 것보다 보관 작업에 더 유용합니다.
• A26 및 A32 드럼 치수는 다른 로프 직경 및 용량에 맞춰져 있습니다. 이는 상당히 다른 로프 크기에 대해 하나의 일반 드럼을 사용하는 것을 방지합니다.
• 샤프트 및 베어링 윤활은 마찰을 줄이고 릴 회전을 원활하게 유지하기 위해 서비스 일정에 따라 유지해야 합니다.
• 로프 접촉 가장자리와 드럼 표면은 감기 및 보관 중에 강선 가닥을 손상시킬 수 있는 버(burr)와 날카로운 돌출부가 없어야 합니다.
• 연강 구조의 경우, 선박 도장 요구 사항에 따라 Sa 2½ 블라스팅 및 부식 방지 에폭시 코팅을 지정할 수 있습니다. 최종 코팅 시스템 및 건조 필름 두께는 확인해야 합니다.
• 필요한 경우 스테인리스 스틸 구조 또는 광택 마감을 논의할 수 있지만, 정확한 스테인리스 등급, 용접 절차, 갈바닉 인터페이스 및 최종 표면 마감은 견적 전에 확인해야 합니다.
• 검사는 승인된 프로젝트 범위에 따라 치수, 양방향 회전, 고속 / 저속 작동, 수동 백업, 클러치 / 결합 기능, 비상 정지, 윤활 및 코팅 점검을 포함할 수 있습니다.

사용자 정의 속성

표준: CB* 3048-1983 → 모터 구동 강선 릴 표준 참조 (이 A형 단일 드럼 페이지).

유형: A형 → 단일 드럼 전기 구성; A형 이중 드럼 또는 B형 더 큰 로프 구성과 혼동하지 마십시오.

모델: A26 / A32 → 최대 로프 직경 및 보관 요구 사항으로 선택하십시오.

강선 직경: 최대 26 / 32mm → 실제 강선 구조 및 외부 직경을 확인해야 합니다.

보관 길이: A26 / A32의 경우 각각 220 / 210m → 표준 용량.

모터: JZ2-H-23-4/12, 4.3 / 1.7 kW → 표준 데이터의 2단 속도 해양 모터 참조.

모터 속도: 1350 / 410 rpm → 비율 44 감속을 통해 고속 / 저속 로프 감기 속도를 구동합니다.

수동 백업: 웜 기어 핸들 작동 → 전기 전원이 없을 때 보관 / 방출 작동을 허용합니다.

설치: 갑판 장착 → 기초, 로프 리드 및 작동 여유 공간은 선박 배치에 따릅니다.

인증 요구 사항: 프로젝트 범위에 따라 사용 가능 → 제작자, 재료 또는 클래스 검사 문서는 견적 전에 확인해야 합니다.

작동 방식

작업자가 감기 또는 풀기 방향을 선택 → 2단 속도 전기 모터가 웜 기어 감속기를 구동 → 감속기가 단일 보관 드럼을 회전 → 강선이 드럼에 감기거나 드럼에서 풀림 → 저속 모드는 더 제어된 최종 취급을 지원 → 전기 전원이 없을 경우, 승인된 수동 핸들 / 클러치 배열을 통해 감속기를 통해 릴을 회전시킬 수 있습니다.

응용 분야

선박 갑판 강선 보관 | 상선 | 작업선 | 엔지니어링 선박 | 예비 / 서비스 강선 관리 | 신조 프로젝트 | CB 3048 A형 전기 강선 릴 교체 | 예인 또는 워핑 작업 없이 동력 보관이 필요한 해양 프로젝트

인증 및 장점

제작자 인증서, 재료 문서, 검사 기록 및 선급 협회 검사는 프로젝트 요구 사항 및 승인된 검사 범위에 따라 준비될 수 있습니다. 표준 제품 데이터는 모든 클래스 인증서가 기본적으로 제공된다는 의미로 해석되어서는 안 됩니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 테스트 인증서.

도면 및 사진

자주 묻는 질문

Q1: 이 전기 강선 릴을 예인, 계류, 풀기 또는 리프팅 윈치로 사용할 수 있습니까?

A1: 아니요. CB* 3048-1983은 강선 수신, 방출 및 보관 릴로 식별하며 선박 예인 또는 워핑용이 아님을 명시적으로 명시합니다. 별도의 엔지니어링 윈치 설계 없이는 SWL 또는 정격 풀링 용량을 할당해서는 안 됩니다.

Q2: A26과 A32의 주요 차이점은 무엇입니까?

A2: A26은 최대 26mm 강선, 220m 표준 보관 및 56 / 17 m/min 로프 속용입니다. A32는 최대 32mm 강선, 210m 보관 및 60 / 18 m/min 로프 속용입니다. A32는 더 크고 무겁습니다.

Q3: CB 3048 A형이 CB/T 3468-1992 A형 강선 릴과 동일합니까?

A3: 아니요. 별도의 표준이며 혼합해서는 안 됩니다. CB 3048-1983은 이 페이지에 설명된 모터 구동 릴을 다루는 반면, CB/T 3468-1992는 다른 모델 데이터와 치수를 가진 다른 해양 강선 릴 표준입니다.
