5~500kN 배 갑판의 전기 매어링 윈치
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | TT, L/C 등 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| 안전 당김 용량: | 5-800KN | 속도: | 4-20m/분 |
|---|---|---|---|
| 뒤틀림 속도(m/min): | 9-18m/Min | 드럼 능력: | 40~250m |
| 모터 파워: | 모터 파워 | 로프 디아: | 11~90(mm) |
| 제어 위치: | 원격 및 로컬 제어 | 선택 과목: | 부하 측정 장치, 로프 속도 및 길이 측정 장치 |
| 전원공급장치: | AC380V, 50HZ 3상, AC415V 50HZ 3상, AC440 60HZ 3상 | 재료: | 스테인레스 스틸(광택), 연강 |
| 표면 처리: | S2.5로 샌드블라스팅 + 에폭시 페인트 3겹 | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS 등 |
| 강조하다: | 12m/min 전기 계류 장치 윈치,100kw 전기 계류 장치 윈치,100kw 배 갑판 장비 |
||
제품 설명
5~500kN 선박 갑판용 전동 계류 윈치 | 단일 드럼 및 워핑 헤드 포함
제품 개요
선박 갑판 계류 작업용으로 설계된 전동 계류 윈치로, 강철 와이어 로프 및 합성 로프 모두 지원 가능합니다.
통합된 단일 드럼과 워핑 헤드는 항만 및 해양 작업에 효율적인 로프 취급 및 보관을 제공합니다.
빠른 사양
- 정격 인양력: 5~500 kN → 계류 용량 정의
- 정격 속도: 4~12 m/min → 작업 효율 결정
- 드럼 용량: 100~250 m → 로프 보관 용량 정의
- 모터 출력: 1.2~85 kW → 하중에 따라 다름
- 로프 직경: 8~58 mm → 호환성
- 자동 장력: 선택 사항 → 일정한 장력 유지
주요 기술 매개변수
| 정격 인양력 (톤/kN) | 정격 속도 (m/min) | 드럼 용량 (mm x m) | 모터 출력 (kW) |
| 0.5 / 5 | ≥12 | Φ8x100 | 3/1.2 |
| 1 / 10 | ≥12 | Φ10x150 | 4.3/1.7 |
| 2 / 20 | ≥12 | Φ15x150 | 8.5/3.5 |
| 3 / 30 | ≥12 | Φ17x150 | 11/11/7.5 |
| 4 / 40 | ≥15 | Φ18x150 | 16/16/11 |
| 5 / 50 | ≥15 | Φ20.5x180 | 22/22/16 |
| 7.5 / 75 | ≥15 | Φ26x200 | 30/30/22 |
| 8 / 80 | ≥15 | Φ26x200 | 30/30/22 |
| 10 / 100 | ≥15 | Φ30x200 | 45/45/30 |
| 15 / 150 | ≥15 | Φ30x200 | 45/45/30 |
| 16 / 160 | ≥15 | Φ32x250 | 60/60/45 |
| 20 / 200 | ≥9.6 | Φ40x250 | 45/45/30 |
| 25 / 250 | ≥9.6 | Φ44x250 | 60/60/45 |
| 31.5 / 315 | ≥7.8 | Φ52x250 | 60/60/45 |
| 40 / 400 | ≥7.8 | Φ56x250 | 85/85/64 |
| 45 / 450 | ≥6 | Φ56x250 | 85/85/64 |
| 50 / 500 | ≥7.8 | Φ58x250 | 85/85/64 |
선택 가이드
1단계 – 정격 인양력 선택 → 계류력 결정
2단계 – 로프 직경 확인 → 호환성
3단계 – 드럼 용량 확인 → 보관 요구 사항
4단계 – 속도 선택 → 효율성
5단계 – 자동 장력 선택 → 안전 요구 사항
6단계 – 전력 확인 → 하중에 기반
구조 및 구성 요소
전기 모터 | 기어박스 | 드럼 | 워핑 헤드 | 브레이크 | 제어 시스템
사용자 정의 속성
- 정격 인양력: 5~500 kN → 용량
- 속도: 6~12 m/min → 효율성
- 드럼 용량: 100~250 m → 보관
- 모터 출력: 1.2~85 kW → 구성에 따라 다름
- 자동 장력: 선택 사항 → 안전 기능
문의 가이드
인양력, 로프 직경, 드럼 용량, 속도 및 제어 요구 사항을 제공하십시오.
작동 방식
모터가 드럼을 구동하고, 워핑 헤드가 라인 취급을 지원하며, 선택 사항인 자동 장력이 하중을 유지합니다.
응용 분야
선박 갑판 계류 | 항만 작업 | 해양 선박
인증 및 장점
CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작사 시험 인증서;
고효율, 유연한 구성, 신뢰할 수 있는 성능.
도면 및 사진
일반 배치도 | 사진 | 설치 레이아웃
주문 정보
최소 주문 수량: 1대 | 배송 시간: 120일 | 결제: T/T, L/C | 맞춤 제작: 가능
자주 묻는 질문
Q: 자동 장력이 필요한가요? A: 안전을 위해 권장됩니다.

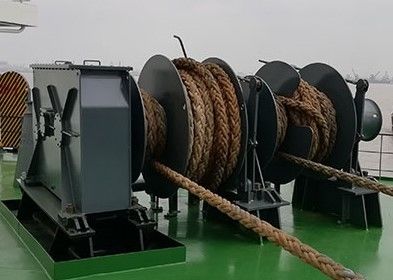

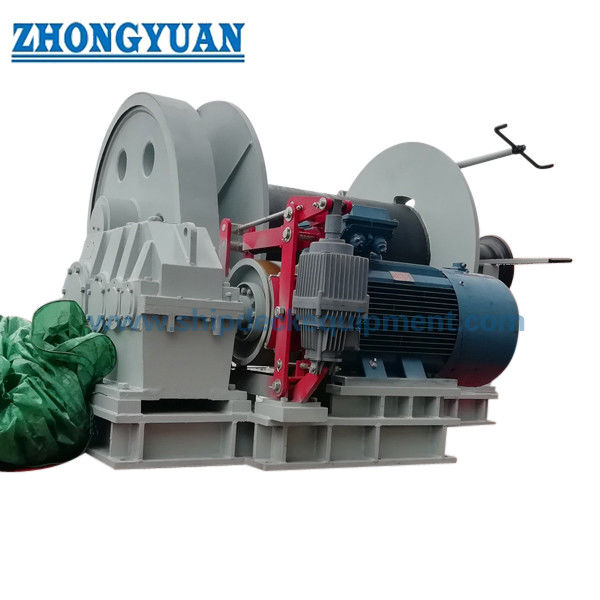

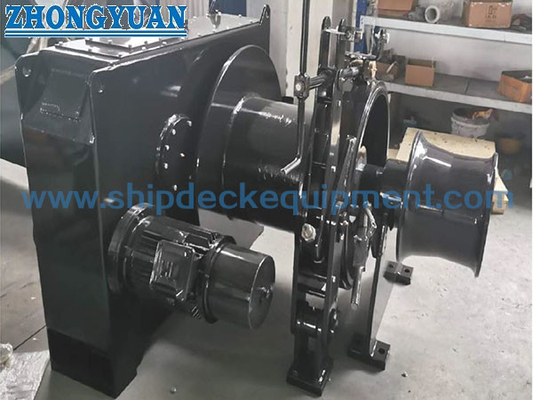

단일 드럼 단일 워핑 엔드 전동 계류 윈치 선박 갑판 장비 도면
