36mm 단일 드럼 전기 유압 앵커 윈치 | 선박 앵커 취급 장비
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 안전 당김 용량: | 5-800KN | 속도: | 4-12m/분 |
|---|---|---|---|
| 뒤틀림 속도(m/min): | 9-18m/Min | 드럼 능력: | 40~250m |
| 모터 파워: | 4 ~ 132kW | 로프 디아: | 11~90(mm) |
| 제어 위치: | 원격 및 로컬 제어 | 선택 과목: | 부하 측정 장치, 로프 속도 및 길이 측정 장치 |
| 전원공급장치: | AC380V, 50HZ 3상, AC415V 50HZ 3상, AC440 60HZ 3상 | 재료: | 스테인레스 스틸(광택), 연강 |
| 표면 처리: | 에폭시 페인트의 S2.5 + 3 층으로의 샌드 블래스트, 아연 도금 | 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서 |
| 강조하다: | 전기 12m/min 유압 앵커 윈치,12m/min 유압 앵커 윈치,800KN 전기 앵커 윈치 |
||
제품 설명
36mm 단일 드럼 전기 유압 앵커 윈치 | 선박 앵커 취급 장비
제품 개요
단일 드럼 전기 유압 앵커 윈치는 중소형 선박의 앵커 취급 작업용으로 설계되었습니다.
이 시스템은 전기 모터 구동 유압 동력을 사용하여 안정적인 성능으로 앵커 인양 및 해제를 제어합니다.
강철 와이어 로프와 짧은 앵커 체인을 결합하여 체인 로커가 필요 없으며 데크 공간을 최적화합니다.
빠른 사양
• 작업 하중: 8.3-97.9 kN
• 지지 하중: 51-570 kN
• 작업 속도: ≥9 m/min
• 계류 인장력: 8-60 kN
• 계류 속도: ≥12 m/min
• 드럼 용량: 100-200 m
• 와이어 로프 직경: 12-48 mm
• 구동 방식: 전기 유압
• 드럼 유형: 단일 드럼
• 제어: 로컬 및 원격
• 전원 공급 장치: 380V / 415V / 440V
주요 기술 매개변수
| 로프 직경 (mm) | 작업 하중 (kN) | 지지 하중 (kN) | 작업 속도 (m/min) | 계류 인장력 (kN) | 계류 속도 (m/min) | 드럼 용량 | 모터 출력 (kW) |
| 12/14/16 | 8.3/10.9/13.0 | 51/67/80 | ≥9 | 8 | ≥12 | 11x100 | 5.5 |
| 18/20/22 | 15.3/17.9/20.6 | 95/110/126 | ≥9 | 15 | ≥12 | 13x120 | 7.5 |
| 24/26 | 24.5/28.7 | 149/175 | ≥9 | 20 | ≥12 | 15x120 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥9 | 30 | ≥12 | 18x150 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥9 | 40 | ≥12 | 20.5x150 | 22 |
| 38/40/42 | 61.4/68.0/75.0 | 365/402/442 | ≥9 | 50 | ≥12 | 20.5x150 | 30 |
| 44/46/48 | 82.3/89.9/97.9 | 483/526/570 | ≥9 | 60 | ≥12 | 26x200 | 37 |
선택 가이드
1단계 - 로프 직경 선택: 12-48 mm | 2단계 - 작업 하중 일치: 8-98 kN | 3단계 - 지지 하중 확인 | 4단계 - 속도 선택: ≥9 m/min | 5단계 - 구동: 전기 유압 | 6단계 - 제어: 로컬 / 원격 | 7단계 - 설치: 데크 장착
구조 및 구성 요소
구조 및 구성 요소: 유압 모터 | 기어박스 | 단일 드럼 | 와이어 로프 시스템 | 짧은 체인 링크 | 브레이크 시스템 | 유압 동력 장치 | 제어판
사용자 정의 속성
작업 하중: 8-98 kN | 로프 직경: 12-48 mm | 속도: ≥9 m/min | 구동 방식: 전기 유압 | 드럼 유형: 단일 드럼 | 제어: 로컬 / 원격
사용자 정의 구성 및 문의 가이드
작업 하중 | 로프 직경 | 드럼 용량 | 계류 인장력 | 모터 출력 | 제어 유형 | 설치 요구 사항
작동 방식
전기 모터가 유압 동력 장치를 구동하고, 유압 동력 장치가 유압 모터를 구동하여 드럼을 회전시킵니다.
강철 와이어 로프와 짧은 체인 링크가 앵커를 들어 올리거나 내리면서 안전하고 제어된 앵커 취급을 보장합니다.
응용 분야
응용 분야: 소형 선박 | 어선 | 작업선 | 항만 선박 | 앵커 취급 작업
인증 및 장점
인증: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
장점: 컴팩트한 구조 | 체인 로커 불필요 | 안정적인 유압 구동 | 쉬운 설치 | 공간 절약 설계
도면 및 사진
• 일반 배치 도면
• 앵커 윈치 구조 도면
• 유압 시스템 다이어그램

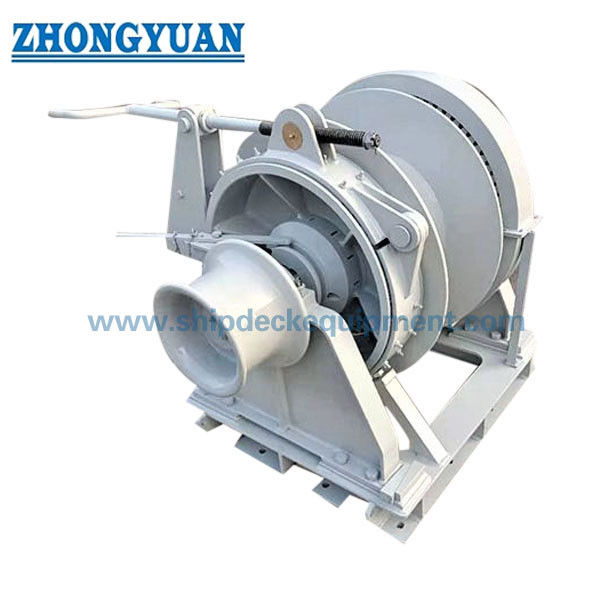

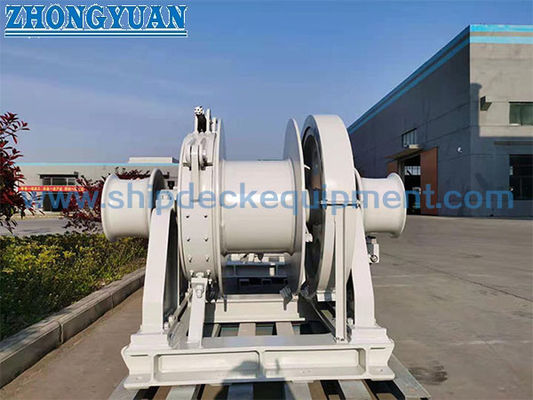

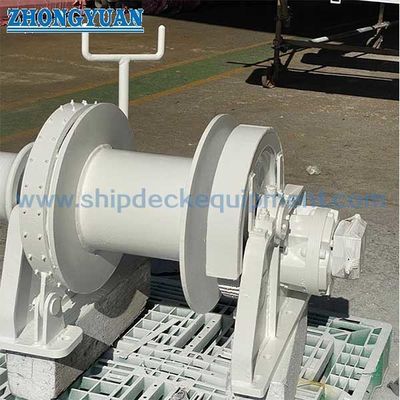

• 제품 사진
주문 정보
• 최소 주문 수량: 1 단위
• 배송 시간: 프로젝트에 따라 다름
• 결제: T/T, L/C
자주 묻는 질문
Q1: 체인 로커가 필요합니까?
A: 아니요, 로프와 짧은 체인은 드럼에 보관됩니다.
Q2: 소형 선박에 적합합니까?
A: 예, 중소형 선박에 이상적입니다.
Q3: 맞춤 제작이 가능합니까?
A: 예, 완전 맞춤 제작이 가능합니다.
