36mm 전기-하이드라릭 와이어 로프 앵커 윈치

제품 개요

36mm 전기-하이드라일릭 와이어 로프 앵커 린치는 승인된 와이어 로프 앵커 설정을 사용하는 배에 대한 수평 단일 드럼 갑 기계입니다.앵커 로드는 주 유연한 구성 요소로 철 철 로프를 사용합니다배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배전기 가동 수압 전원 단위가 제어 된 헤빙 및 지불을 위해 수압 모터를 공급하는 동안.

이 구성은 케이블 리퍼가있는 전통적인 체인 케이블 윈슬라스와 다릅니다. 그것은 앵커 체인의 전체 길이를 저장하는 것과 관련된 공간과 무게를 줄일 수 있습니다.하지만, 모든 체인 스타워 또는 앵커 포켓 요구사항을 자동으로 제거하지는 않습니다.- 앵커, 와이어 로프, 짧은 체인, 페어 리드 / 줄기 접촉 기하학, 드럼 용량, 브레이크 보유 기초, 갑판 기초, 수압 전력 단위, 제어,그리고 클래스 승인은 제조 전에 하나의 앵커 시스템으로 확인되어야 합니다..

빠른 사양

• 앵커 와이어 로프: 36mm 기준 크기 → 로프 구조, 등급, 최소 파열 부하, 종료 및 부식 보호는 앵커 배치와 확인되어야 합니다.
• 기준 작업 부하: 55.1 kN → 36mm 크기의 카탈로그 값; 정확한 드럼 계층 기본 및 부하 정의는 승인된 계산에 의해 확인되어야 합니다.
• 기준 유지/지원 부하: 329 kN → 카탈로그 값; 이것이 요구되는 브레이크 유지 부하인지 확인하고 적용되는 층을 확인합니다.
• 앵커 복원 속도: ≥9m/min → 정상적인 앵커 복원 작업에 적합합니다. 최종 속도는 앵커 질량, 깊이, 로프 길이 및 사용 가능한 수압력과 함께 검사됩니다.
• 굽기/착착 기능: 굽기 끝/착착 기능이 제공된 구성에 포함될 때 카탈로그 참조 →로 ≥12m/min에서 40kN.
• 드라이브 시스템: 전기 모터로 구동되는 HPU + 수압 모터 → 제어 가능한 저속 토크와 유연한 장비 배열을 제공합니다.
• 제어: 프로젝트 요구 사항에 따라 가능한 원격 제어로 로컬 제어 → 설계 중에 비상 정지, 모니터링 및 인터락이 확인됩니다.
• 전원 공급 참조: AC 380 V / 50 Hz / 3Ph, AC 415 V / 50 Hz / 3Ph, 또는 AC 440 V / 60 Hz / 3Ph → 최종 모터, 스타터, 보호 및 HPU 선택은 배 전기 시스템을 따르십시오.

36mm 참조 기술 매개 변수

와이어 로프 & 짧은 체인 앵커 배치

와이어 로프 앵커링은 린치만 대체하는 것이 아니라 전체 배 앵커링 장치로 취급되어야 합니다. 현재 IACS UR A1 Rev.8 가닥 케이블 대신 철선을 허용 할 수 있는 것은 정의된 조건 하에만 적용되는 분류 협회 규칙에 따라입니다..

• 길이가 90m 미만의 선박의 경우, IACS UR A1는 항구가 일반적인 일시적 항구 대신 비상 용도로 사용되는 경우를 포함합니다.또는 적어도 4개의 앵커 포인트를 가진 위치 설비를 사용하는 경우.
• 체인 케이블 대신 철선을 사용하는 길이 40m 미만의 선박의 경우, 규칙에는 철선 케이블의 길이와 강도에 대한 특별한 요구 사항, 앵커 무게의 증가,유선과 앵커 사이의 짧은 사슬 길이, 적절한 접촉 반지름 및 유지 / 검사 안내.
• 짧은 앵커 체인, 앵커 셔클, 와이어 로프 끝, 손가락/소켓 및 연결 링크가 하나의 부하 경로로 선택되어야 합니다.36mm 와이어 로프 지름은 짧은 사슬 지름으로 취급되지 않습니다..
• 철사선 접촉 표면, 페어리드, 롤러, 줄기 또는 납 표면을 포함한 모든 철사선 접촉 표면은 로프 지름과 구부러진 요구 사항에 적합한 기하학이 필요합니다.최종 반지름과 로프 납은 승인 된 배 배열에 의해 확인되어야 합니다.
• 일반적인 전체 길이의 체인 로커는 주 앵커가 린치 드럼에 저장되면 필요하지 않을 수 있지만 짧은 체인, 앵커, 배수, 로프 리드,그리고 스톨링 장치는 여전히 엔지니어링 확인이 필요합니다..

수압 구동, 브레이크 및 제어

• 전기-하이드라울릭 드라이브는 HPU를 통해 배의 전기 공급 장치와 드럼 드라이브를 분리합니다.수압 모터가 앵커 복구 및 지불 중 제어 가능한 속도와 토크를 제공할 수 있도록.
• HPU의 크기는 필요한 작업 당기, 속도, 수압 모터 이동량/토크, 시스템 압력, 흐름, 작업 주기와 환경 상태에서 결정되어야 합니다.36mm 모델의 정확한 압력과 흐름은 제공되지 않았으며 다른 크기 도면에서 복사해서는 안됩니다..
• 제동 능력은 필요한 정적 유지 부하와 관련 드럼 층에 의해 확인되어야 합니다.카탈로그 용어 "지탱부하"는 브레이크 계산 및 클래스 요구 사항이 확인될 때까지만 유지부하 참조로 간주됩니다..
• 로컬 컨트롤은 운영자에게 명확한 리브 / 지불 아웃 제어 및 비상 정지 제공해야합니다. 원격 제어, 부하 표시, 로프 길이 / 속도 모니터링, 압력 표시,그리고 알람은 지정될 때 배치될 수 있습니다..
• 수압 파이프, 구제 밸브 설정, 오일 청결성, 냉각기 / 히터 요구 사항, 저수지 배열 및 튜브 또는 파이프 라우팅은 배 설치 환경과 함께 최종 결정되어야합니다.

선택 및 시스템 통합 가이드

단계 1: 배의 종류, 배의 길이, 앵커링 의무, 정상 / 비상 / 위치 사용, 앵커 위치, 수심, 깃발 및 분류 사회를 확인합니다.

단계 2: 앵커의 종류와 질량, 36mm 와이어 로프 구조 및 MBL, 필요한 로프 길이, 끝 끝, 짧은 체인 지름/등급/길이, 매듭, 회전,그리고 앵커 연결 도면.

단계 3: 필요한 작업 당기, 정적 유지 부하, 복구 속도, 지불 제어, 디자인 드럼 계층, 앵커 깊이를 확인하고 카탈로그 55.1 kN / 329 kN 값은 승인된 시스템 계산을 만족.

단계 4: 드럼 코어 지름, 플랜지 지름, 사용 가능한 폭, 36mm 와이어 로프 용량, 플리트 앵글, 리드 방향, 페어 리드 / 롤러 배열, 최소 휘지 반지름을 확인합니다.그리고 로프 스풀링 방법.

단계 5: 40 kN의 참조 당력, 워크 엔드 크기, 워크 라인 유형, 리드 방향 및 워크 작업이 앵커 작업과 독립하는지 여부를 포함하여 워크 / 앵커 요구 사항을 확인합니다..

단계 6: HPU 위치, 전기 공급, 수압 압력 / 흐름, 모터 작업, 로컬 / 원격 제어, 비상 정지, 모니터링, 환경 보호, 난방 / 냉각,소음 요구 사항.

단계 7: 갑판 기초 / 강화 도면, 사용 가능한 설치 공간, 유지 보수 접근, 코팅 시스템, 인증서 범위, 양, 목적지 및 필요한 배송 시간을 제공하십시오.

구조 및 기능 구성 요소

Single wire-rope drum | Drum shaft and bearings | Hydraulic motor | Reduction / transmission arrangement to be confirmed | Brake mechanism | Warping end when specified | Steel wire rope anchoring system | Short anchor chain near anchor | Base frame | Electric-hydraulic power unit | Local / remote control system

엔지니어링 및 설치 장점

• 단일 드럼 구조는 앵커 와이어 로프에 대한 직접적인 저장 및 견인 경로를 제공하며 클래스 승인 된 와이어 로프 앵커 시스템이 사용되는 경우 갑판 기계 배치를 단순화 할 수 있습니다.
• 수압 구동은 제어 가능한 저속 토크를 제공하며 HPU를 갑판 배열, 유지 보수 접근, 소음 및 파이프 제한에 맞게 배치 할 수 있습니다.
• 원조로 철끈을 사용하면 전체 사슬 케이블과 관련된 부피를 줄일 수 있지만 이점은 전체 사슬, 짧은 사슬, 드럼, 로프 리드,그리고 저장 장치.
• 굽는 끝은 포함될 때 추가적인 라인 핸들링 기능을 제공할 수 있습니다.한 갑판 기계가 완전히 자동 린치로 설명하지 않고 앵커링 및 제한된 앵커링 / 워크링 업무를 지원 할 수 있도록.
• 작업 당기력, 브레이크 보유 부하, 로프 리드 각도, 그리고 동적 작동에서 기초 부하를 갑판 구조로 전송해야합니다. 기초 볼트 / 용접, 지역 갑판 강화,그리고 정렬은 승인 GA와 부하 계산에서 최종 결정됩니다.

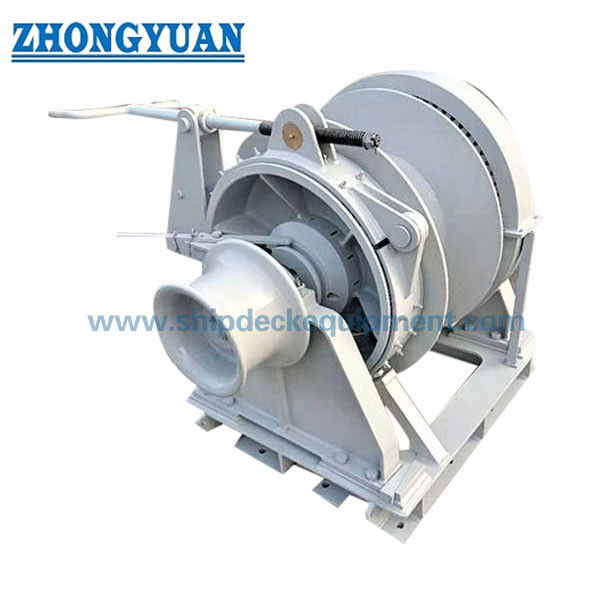

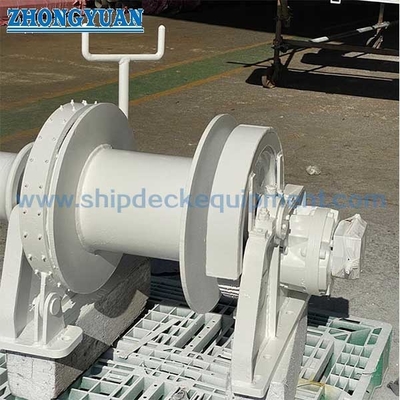

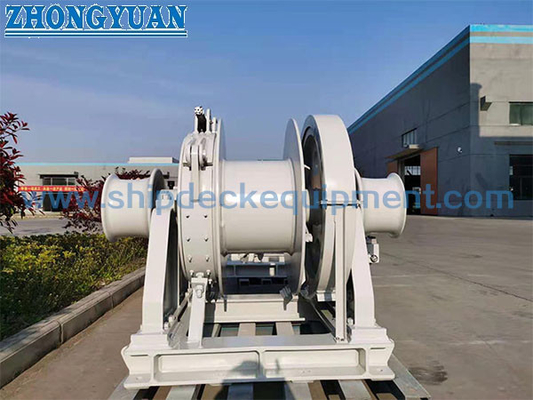

• 제품 사진에는 제조 된 철 프레임, 드럼, 브레이크 배치, 변형 머리와 수압 구동 구성 요소가 표시됩니다. 최종 구성 요소 유형, 기어박스 배치, 브레이크 작동,그리고 보호는 실제 36mm 생산 도면을 따라야 합니다..
