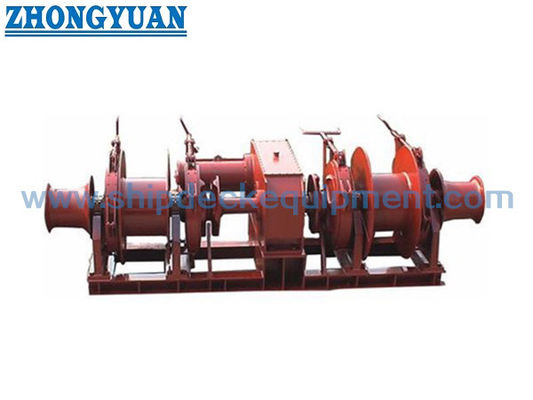

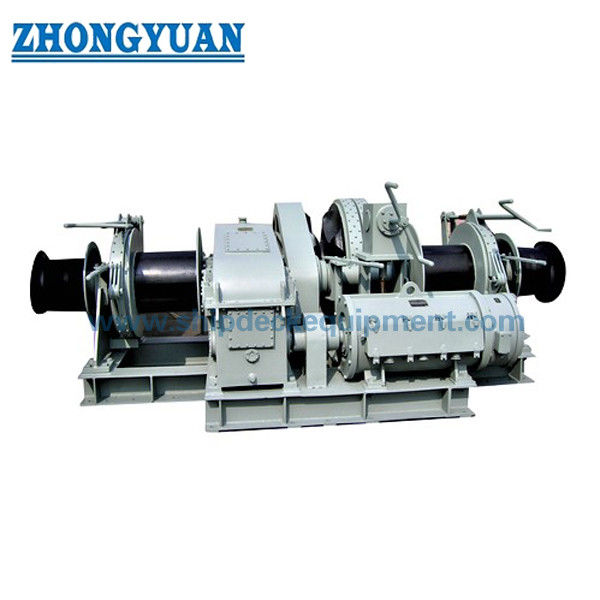

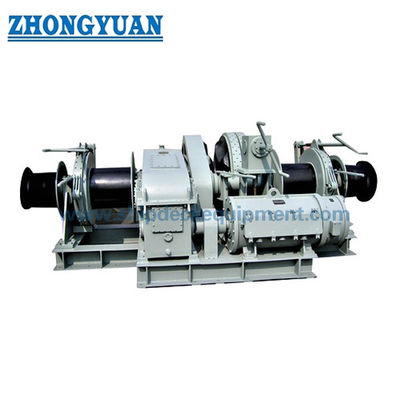

12.5·114mm 전기 앵커 윈글래스, 이중 드럼과 워크 헤드.
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| 앵커 체인 직경: | Φ32mm | 정격 풀로드: | 43.5kn |
|---|---|---|---|
| 작업 속도: | 9m/분 | 매킹 부하: | 30KN |
| 지지하중: | 261KN | 모터 파워: | 16/16/11kw |
| 속도: | 9m/분 | 집시 번호: | 더블 |
| 전원공급장치: | AC 단일 상 110V, 220V, 240V; AC 3 상 220V, 380V, 440V, 660V | ||
| 강조하다: | 강철 9m/min 전기 앵커 윈들러스,9m/min 전기 앵커 윈들러스,보트용 CCS 전기 윈들러스 |
||
제품 설명
12.5·114mm 전기 앵커 윈글래스, 이중 드럼과 워크 헤드.
제품 개요
전기 앵커 윈드 라스 시스템은 주로 해상선에서 앵커 체인 처리 작업을 위해 설계되었습니다.
그것은 앵커 체인 제어에 대한 지팡이 바퀴와 보조 매킹 로프 작업을위한 드럼 / 워크 헤드를 통합합니다.
이 시스템 은 안커 체인 의 제어 된 상승, 하락 및 브레이킹 을 통해 안전한 안커 를 보장 한다.
이 시스템은 주로 앵커 체인 핸들링을 위해 설계되었으며, 드럼과 워크 헤드를 통해 보조 매킹 기능을 제공합니다.
빠른 사양
• 앵커 체인 크기: 12.5~114mm
• 앵커 체인 당기: 5.9 ∼ 617 kN
• 브레이크 유지 부하: 30 ∼ 4228 kN
• 체인 속도: 9m/min
• 굽는 머리 당기기: 5~350 kN
모터 전력: 3~200kW
• 드라이브 유형: 전기
• 구성: 싱글 지그니 + 더블 드럼 + 굽는 머리
• 체인 등급: U2 / U3
• 제어: 로컬 / 원격
주요 기술 매개 변수 (조정)
| 체인 (mm) | 체인 당기 (kN) | 브레이크 부하 (kN) | 속도 (m/min) | 굽는 힘 (kN) | 모터 전력 (kW) |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
선택 가이드
Step 1 – Select Chain Size | Step 2 – Match Anchor Chain Pull | Step 3 – Confirm Brake Holding Load | Step 4 – Select Warping Pull | Step 5 – Confirm Drive Type | Step 6 – Select Configuration | Step 7 – Installation Layout
구조 및 구성 요소
구조와 부품:전기 모터 기어박스 치즈니 휠 (사슬 핸들링) 이중 드럼 (사슬 핸들링) 굽는 머리 브레이크 시스템 클러치 시스템 체인 막기 컨트롤 패널 기본 프레임
사용자 지정 속성
체인 크기 체인 당겨서 브레이크 로드 곡선 당겨서 드라이브 타입 구성 제어
사용자 지정 구성 및 문의 가이드
체인 크기. 체인 등급. 당기. 브레이크 부하. 굽기 요구 사항. 제어 시스템. 설치 요구 사항.
어떻게 작동 합니까?
전기 모터는 앵커 체인 핸들링을 위해 지팡이 바퀴를 회전시키기 위해 기어박스를 구동합니다.
앵커는 지팡이를 통해 올리고 낮춰지며, 브레이킹 및 클러치 시스템은 안전한 작동을 보장합니다.
드럼과 워크 헤드는 보조 로프 핸들링 기능을 제공합니다.
신청서
앵커 처리 작업. 배의 앵커 시스템. 상용선. 해상선. 해군 및 순찰선.
인증 및 장점
자격증: CCS ABS DNV BV LR NK RINA
장점: 독점적인 체인 핸들링 디자인 높은 제동력 통합된 매킹 지원 공간 절약 레이아웃 안정적인 해상 성능
그림 & 사진
• 일반 조립 도면
• '시가니'와 '체인' 시스템
• 설치 방식
• 제품 사진
주문 정보
MOQ: 1 단위
• 제공: 프로젝트 기반
• 맞춤형: 사용 가능
FAQ
Q1: 주요 기능은 무엇입니까?
A: 칩 체인 처리
Q2: 로프를 다룰 수 있나요?
A: 그래, 드럼과 워크 헤드를 통해.
Q3: 어떤 체인 등급이 지원됩니까?
A: U2와 U3 표준 체인
