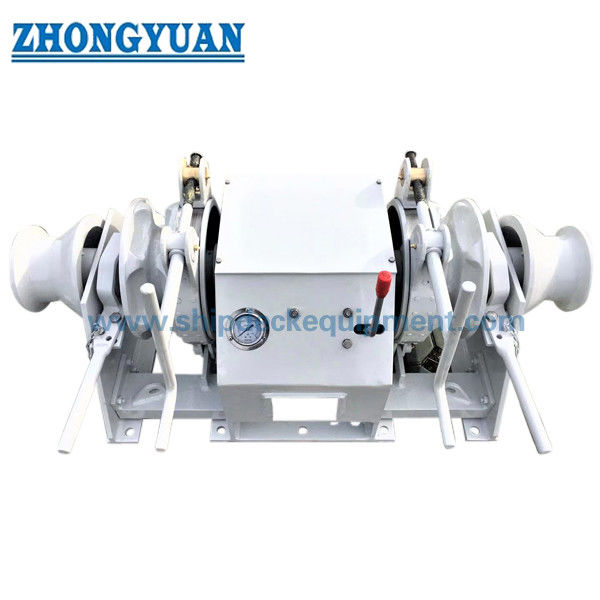

12.5·30mm 공간 절약 수압 앵커 윈글래스
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipment |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| 모델 번호: | 표준과 주문을 받아서 만드는 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | As per quotation |
| 포장 세부 사항: | 팔레트 또는 주문 제작됩니다 |
| 배달 시간: | 제안에 따라 |
| 지불 조건: | 티티, 신용장 |
| 공급 능력: | 고객의 요구를 충족 |
|
상세 정보 |
|||
| 앵커 체인 직경: | φ40mm | 앵커 하중: | 68KN |
|---|---|---|---|
| 테더 부하: | 68KN | 로프 용량: | 150m |
| 테더링 속도: | 6-18m/min | 모터 파워: | 30KW |
| 등급 확인서: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS 등 | ||
| 강조하다: | 30KW 유압 앵커 자아틀,150m 유압 앵커 자아틀,30KW 전기 앵커 자아틀 |
||
제품 설명
12.5·30mm 공간 절약 수압 앵커 윈글래스
제품 개요
공간 절감 수압 앵커 윙슬은 제한된 갑판 공간을 가진 선박에서 앵커 체인 취급을 위해 특별히 설계되었습니다.
이 시스템은 컴팩트한 통합 변속기와 수압 모터 디자인을 채택하여 안정적인 앵커 핸들링 성능을 유지하면서 설치 발자국을 최소화합니다.
작은 선박, 작업 보트 및 좁은 전함 배열을 가진 배에 적합합니다.
이 윙러스는 주로 앵커 체인 핸들링을 위해 설계되었으며, 선택적으로 굽는 끝을 통해 보조 로프 핸들링을 제공합니다.
빠른 사양
• 앵커 체인 크기: 12.5~30mm
• 앵커 체인 당기기: 5.9~38.3 kN
• 브레이크 유지 부하: 30~231 kN
• 체인 속도: 9~15m/min
• 굽는 머리 당기: 5 ∼ 30 kN
• 체인 길이 용량: 최대 82.5m
• 모터 전력: 415 kW
• 드라이브 유형: 수압 (전기 HPU)
• 구성: 싱글 / 더블 지팡이 + 굽은 끝
• 제어: 로컬 조이스틱 제어
• 체인 등급: U2 / U3
주요 기술 매개 변수
| 체인 (mm) | 체인 당기 (kN) | 브레이크 부하 (kN) | 속도 (m/min) | 굽는 힘 (kN) | 모터 전력 (kW) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 4 |
| 16월 14일 17일5 | 8.3/10.9/13 | 51/67/80 | ≥9 | 8 | 5.5 |
| 22/20.5/19 | 153월 17일 9월 20일6 | 95/110/126 | ≥9 | 10 | 7.5 |
| 24~26일 | 24.5/287 | 149/175 | ≥9 | 20 | 11 |
| 28/30 | 33.3/383 | 202/231 | ≥9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/551 | 261/294/329 | ≥9 | 30 | 22 |
선택 가이드
1단계 鎖尺寸 (12.5~30mm) 를 선택하세요. 2단계 鎖鎖拉 (5.9~38.3 kN) 3단계 30 231 kN의 브레이크 유지 부하를 확인합니다. 4단계 9 15m/min의 체인 속도를 선택합니다. 5단계 5 수압 구동의 확인입니다. 6단계 6 구성의 선택입니다. 7단계 7 설치 레이아웃
구조 및 구성 요소
구조와 부품: 수압 모터 (통합) 콤팩트 기어박스 첩자 바퀴 (망주 핸들링) 굽는 머리 브레이크 시스템 클러치 시스템 수압 전원 장치 제어 밸브 기본 프레임
사용자 지정 속성
체인 크기 체인 당겨서 브레이크 로드 곡선 당겨서 드라이브 타입 구성 컨트롤 타입
사용자 지정 구성 및 문의 가이드
체인 크기 체인 등급 당겨야 하는 힘 제동 부하 설치 공간 제어 시스템 배의 종류
어떻게 작동 합니까?
수압 모터는 앵커 체인 핸들링을 위해 지팡이 바퀴를 회전시키기 위해 기어박스를 구동합니다.
앵커는 지팡이를 통해 올리고 낮춰지며, 브레이크와 클러치 시스템은 안전한 부하 조절을 보장합니다.
콤팩트한 통합 설계로 제한된 설치 공간에서 효율적인 작동을 보장합니다.
신청서
애플리케이션: 작은 배들. 작업용 배들. 낚시용 배들. 순찰용 배들. 좁은 갑판의 배들. 앵커 처리 작업들.
인증 및 장점
자격증: CCS. NK. BV. ABS. DNV. LR. KR. RINA. IRS. RS.
장점: 공간을 절약할 수 있는 컴팩트한 디자인 융합 수압 모터와 기어박스 간편한 설치 낮은 유지보수 안정적인 앵커 체인 처리 제한된 갑판 공간에 이상적입니다
그림 & 사진
• 일반 조립 도면
• 콤팩트 구조 도면
• 설치 방식

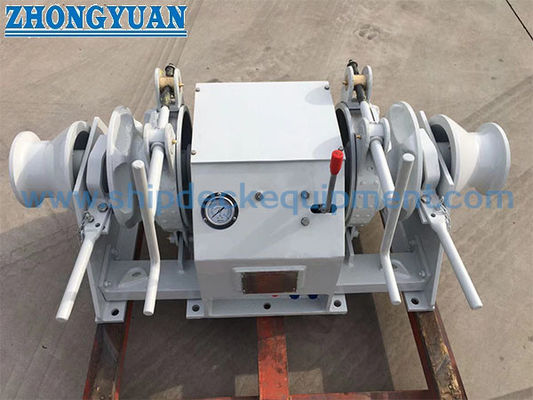

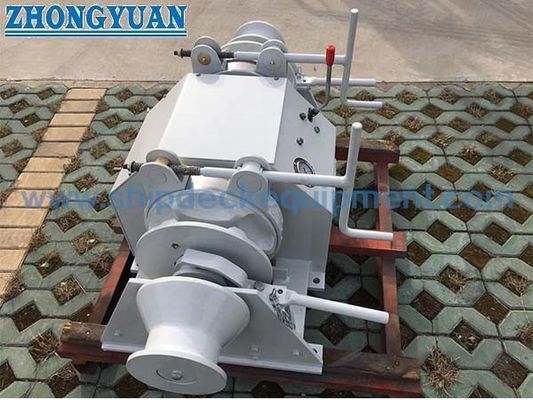

• 제품 사진
주문 정보
MOQ: 1 단위
• 배달 시간: 프로젝트 에 따라
• 지불: T/T, L/C
• 맞춤형: 사용 가능
FAQ
Q1: 이 윙러스는 어떻게 다른가요?
A: 제한된 갑판 공간을 위해 컴팩트한 통합 설계.
Q2: 큰 배에 적합합니까?
A: 주로 중소 선박을 위해 설계되었습니다.
Q3: 구성이 맞춤화 될 수 있습니까?
A: 예, 질시와 warping 구성은 사용자 정의 될 수 있습니다.
