12.5–30mm 컴팩트 유압 앵커 윈들리스 | 소형 선박용 공간 절약형 해양 체인 취급 장비

제품 개요

12.5–30mm 컴팩트 유압 앵커 윈들리스는 소형 선박, 작업선, 순찰선, 어선 및 전방 갑판 배열에 설치 공간이 제한된 기타 선박에서 앵커 체인 취급을 위해 설계된 공간 절약형 갑판 장비입니다. 체인 집시를 통해 앵커 체인을 감아 올리고 풀어내는 데 사용되며, 앵커링 작업을 위한 브레이크 및 클러치 제어 기능이 있습니다.

통합 유압 모터 및 기어박스 배열을 갖춘 컴팩트 유압 윈들리스 시리즈입니다. 이 제품은 해양 앵커 취급 윈치가 아니며, 예인 또는 AHTS 앵커 취급 장비로 설명해서는 안 됩니다. 앵커 체인 직경, 체인 등급, 앵커 무게, 체인 스토퍼 배열, 호스 파이프 정렬, 갑판 기초, 유압 동력 장치 및 선급 협회 요구 사항과 함께 선택을 확인해야 합니다.

빠른 사양

• 제품 유형: 컴팩트 유압 앵커 윈들리스 → 앵커 체인 감기 및 풀기용 집시 구동 장비, 로프 보관 장비 아님.
• 앵커 체인 범위: 12.5–30mm 표준 페이지 범위 → 32 / 34 / 36mm 데이터는 백엔드 참조에 확장 구성으로 보관되며 확인이 필요합니다.
• 공급 표의 정격 체인 인장력: 5.9–38.3 kN → 체인 취급 선택에 사용되며, SWL, MBL 또는 브레이크 보유 하중으로 다시 작성해서는 안 됩니다.
• 공급 표의 브레이크 보유 하중: 30–231 kN → 선택한 모델의 브레이크 용량 참조; 최종 설계 기준은 체인 등급 및 체인 스토퍼 배열에 따라 달라집니다.
• 체인 속도: ≥9 m/min 참조 → 컴팩트 선박 앵커링 작업에 적합; 최종 속도는 유압 유량, 모터 변위 및 하중 조건에 따라 달라집니다.
• 워핑 헤드 인장력: 5–30 kN → 선택 사양 보조 로프 취급 기능, 별도로 명시되지 않는 한 인증된 계류 윈치의 대체품이 아님.
• 구동 배열: 컴팩트 기어박스가 있는 유압 모터 → 모델 선택 전에 전기 HPU 또는 선박 유압 시스템을 확인해야 합니다.
• 컴팩트 설계 초점: 갑판 발자국 감소, 기계 배열 간소화, 좁은 전방 갑판 레이아웃에 쉬운 통합.

주요 기술 매개변수

컴팩트 설계 및 유압 구동 장점

• 컴팩트 배열은 유압 모터와 기어박스를 집시 어셈블리 가까이에 통합하여 더 큰 분리된 구동 배열에 비해 기계 발자국을 줄입니다.
• 각 체인 직경 및 등급에 대해 일치하는 체인 집시가 필요합니다. 하나의 집시가 12.5–30mm 전체 범위를 수용한다고 가정해서는 안 됩니다.
• 유압 구동은 앵커 체인 취급을 위한 부드러운 시동 토크와 속도 제어를 제공하며, 특히 선박에 이미 유압 동력원이 있거나 전기 HPU를 근처에 배치할 수 있는 경우 유용합니다.
• 브레이크 및 클러치 시스템을 통해 풀기, 고정 및 감기 작업 중에 집시를 제어할 수 있습니다. 브레이크 용량은 체인 등급, 체인 스토퍼 배열 및 승인 요구 사항에 대해 확인해야 합니다.
• 컴팩트 갑판 설치에는 여전히 적절한 호스 파이프 정렬, 체인 로커 리드, 브레이크 / 클러치 / 유압 배관 서비스 접근 및 충분한 갑판 기초 강도가 필요합니다.
• 보조 워핑 헤드가 장착된 경우 가벼운 로프 취급 작업을 지원할 수 있습니다. 워핑 헤드가 계류 윈치로 작동할 것으로 예상되는 경우 별도의 정격 계류 작업이 명시되어야 합니다.

선택 및 문의 안내

1단계: 앵커 체인 직경 확인: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm.

2단계: 체인 등급, 링크 표준, 앵커 무게 및 필요한 앵커링 깊이 또는 체인 길이 배열 확인.

3단계: 정격 체인 인장력, 단시간 인장력 / 과부하 요구 사항, 브레이크 보유 하중 확인 및 별도의 체인 스토퍼가 장착되어 있는지 확인.

4단계: 구성 확인: 단일 집시, 이중 집시, 워핑 헤드, 클러치 배열, 브레이크 유형, 로컬 / 원격 제어 요구 사항.

5단계: 유압 동력원 확인: 기존 선박 유압 시스템 또는 전기 모터 구동 HPU, 압력, 유량, 전원 공급 장치 및 설치 위치 포함.

6단계: 갑판 GA 도면, 호스 파이프 / 스퍼링 파이프 정렬, 체인 로커 배열, 기초 세부 정보, 선박 유형, 선급 요구 사항, 수량, 배송지 및 필요한 배송 시간 제공.

구조 및 구성 요소

유압 모터 | 컴팩트 기어박스 | 체인 집시 / 케이블 리프터 | 사양에 따른 워핑 헤드 | 브레이크 시스템 | 클러치 시스템 | 메인 샤프트 및 베어링 | 유압 제어 밸브 | HPU 또는 선박 유압 인터페이스 | 갑판 베이스 프레임 | 기초 볼트 / 용접 인터페이스 (해당하는 경우)

사용자 정의 속성

• 제품 범주: 유압 앵커 윈들리스 → 앵커 체인 취급용 컴팩트 갑판 장비.
• 체인 범위: 12.5–30mm 표준 페이지 범위 → 집시 프로파일은 실제 체인 직경 및 등급과 일치해야 합니다.
• 체인 인장력: 공급 표의 5.9–38.3 kN → 최종 값은 선급 계산 및 선택한 체인 등급과 비교하여 확인해야 합니다.
• 브레이크 보유 하중: 공급 표의 30–231 kN → 체인 파단 하중과 동일하지 않으며 자동으로 시험 증명 값이 아님.
• 구동 유형: 유압 → 전기 HPU, 선박 유압 동력, 압력, 유량 및 냉각 배열을 확인해야 합니다.
• 구성: 선택 사양 워핑 헤드가 있는 단일 / 이중 집시 → 선박 앵커링 배열 및 갑판 공간에 따라 선택.
• 제어 유형: 로컬 조이스틱 또는 참조용 제어 밸브 → 필요한 경우 원격 제어, 비상 정지 및 인터록 기능을 지정해야 합니다.
• 표면 처리: Sa 2.5 블라스팅 + 에폭시 샵 프라이머 참조 → 최종 코팅 시스템은 해양 환경 및 고객 요구 사항을 따릅니다.
• 인증 요구 사항: 주문 범위에 따라 가능 → 선급 인증서, 제작자 인증서, 재료 인증서 및 시험 보고서는 생산 전에 합의해야 합니다.

작동 방식

유압 동력은 선박 유압 시스템 또는 전기 HPU에서 공급됩니다 → 유압 모터가 컴팩트 기어박스를 구동합니다 → 집시가 일치하는 앵커 체인과 결합됩니다 → 클러치가 구동 장치와 집시 사이의 연결을 제어합니다 → 브레이크가 고정 및 풀기 조건을 제어합니다 → 앵커 체인 하중은 윈들리스 베이스와 갑판 기초를 통해 전달됩니다.

응용 분야

소형 선박 | 작업선 | 어선 | 순찰선 | 바지선 | 유틸리티 선박 | 좁은 전방 갑판 배열 | 컴팩트 앵커 체인 취급 시스템 | 신조 및 교체 프로젝트

인증 및 장점

프로젝트 요구 사항, 검사 범위, 재료 추적성, 시험 요구 사항 및 선급 협회 승인 절차에 따라 인증을 준비할 수 있습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.

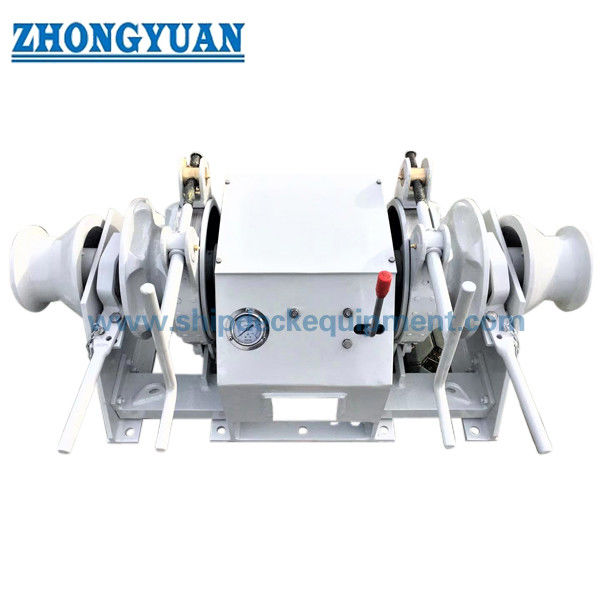

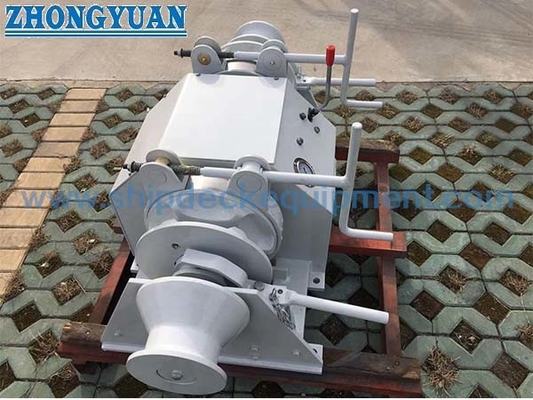

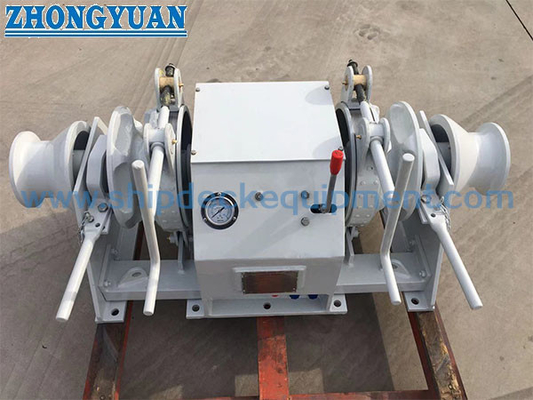

도면 및 사진

자주 묻는 질문

Q1: 이 제품은 앵커 윈들리스입니까, 아니면 해양 앵커 취급 윈치입니까?

A1: 선박 앵커 체인 감기 및 풀기를 위한 컴팩트 유압 앵커 윈들리스입니다. 별도의 프로젝트 설계로 해당 범위를 확인하지 않는 한, AHTS 예인 또는 앵커 취급 작업을 위한 해양 앵커 취급 윈치로 설명해서는 안 됩니다.

Q2: 하나의 윈들리스로 12.5mm에서 30mm까지 모든 체인 크기를 커버할 수 있습니까?

A2: 아니요. 페이지 범위는 시리즈를 설명합니다. 실제 집시는 선택한 체인 직경, 체인 등급 및 링크 형상과 일치해야 합니다. 체인 인장력, 브레이크 하중, 모터 출력 및 유압 매개변수는 모델별로 선택됩니다.

Q3: 견적 전에 어떤 정보가 필요합니까?

A3: 체인 직경, 체인 등급, 앵커 무게, 체인 길이 / 앵커링 깊이, 필요한 인장력, 브레이크 보유 하중, 체인 스토퍼 배열, 유압 동력원, 선박 전원 공급 장치, 설치 도면, 선급 요구 사항, 수량, 배송지 및 필요한 배송 시간 확인.
