ISO 13729 A형 갑판에 장착된 철강 밀폐 턱

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Zhongyuan Marine Equipmen
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
모델 번호: 표준 또는 맞춤형

결제 및 배송 조건:

최소 주문 수량: 1개 단위
가격: Based on quotation
포장 세부 사항: 표준 팔레트 또는 맞춤형 포장 수출
배달 시간: 프로젝트 요구 사항에 따라
지불 조건: 전신환, 신용장
공급 능력: 프로젝트 요구사항에 따른 맞춤형 생산
최고의 가격 접촉

상세 정보
기준: ISO 13729 유형: 에이; 데크 장착
SWL 범위: 23-141T 재료: C-Mn강 주조, 스테인레스강 주조도 쇄빙선용 특수강 공급 가능
무게: 73~825kg 표면 처리: S2.5로 샌드블라스팅 + 에폭시 숍 프라이머 1층, 광택 스테인레스 스틸, 맞춤형 표면 처리 가능.
등급 확인서: CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS
강조하다:

ISO 13729 매킹 턱

,

철강 펌프

,

ISO 13729 갑판에 장착된 턱

제품 설명

ISO 13729 유형 A 데크 장착형 주강 폐쇄형 초크 | 선박 계류 및 예인

제품개요

현재 ISO 13729:2020 버전에서는 유형 A를 데크 장착형으로 정의하고 250 × 200 × 214에서 500 × 400 × 525B까지 14가지 공칭 크기를 제공합니다. The supplied table covers standard SWL values from 23 t to 144 t, recommended wire-rope diameters from 18 mm to 44 mm, and calculated weights from 73 kg to 825 kg. Final selection must also consider the actual rope lead angle, load direction, deck foundation, under-deck reinforcement, welding details, rope manufacturer's bend-radius guidance, coating system, and class inspection scope.

빠른 사양

  • 표준 및 유형: ISO 13729:2020 유형 A → 현재 데크 장착형 폐쇄 초크 구성, ISO 13729:2012는 2020년판으로 대체되었습니다.
  • 권장 와이어 로프 직경: 18-44 mm → 초기 로프 호환성 참조; 최종 D/D 및 굽힘 반경 점검은 로프 제조업체의 지침을 따릅니다.
  • 계산된 중량: 73~825kg → 취급, 설치 중 리프팅 계획, 포장 및 화물 견적에 유용합니다.
  • 로프 접촉 설계: 매끄러운 반경 표면의 폐쇄형 개구부 → 라인을 안내하고 초크의 국부적 마모 또는 날카로운 접촉을 줄입니다.

주요 기술 매개변수

ISO 13729 유형 A 데크 장착형 폐쇄 초크에 대한 주요 선택 데이터입니다. 별도로 명시하지 않는 한 치수는 밀리미터 단위입니다. SWL 및 계산된 중량 값은 제공된 기술 테이블을 재현합니다.

공칭 크기
길이 × 높이 × 깊이

SWL
(kN)

SWL
(티)

추천 와이어로프
직경(mm)

용접 다리 z1
(mm)

계산된 무게
(kg)
250×200×214 226 23 18 6 73
300×250×286 422 43 24 6.5 142
350×250×333 549 56 28 7.5 222
400×250×381 687 70 32 9 310
450×250×381 706 72 32 9 322
500×250×381 765 78 32 9 337
400×250×428 883 90 36 9.5 434
450×250×428 912 93 36 9.5 452
500×250×428 932 95 36 9.5 472
500×400×428 893 91 36 9.5 528
500×250×525A 1148 117 44 10 657
500×400×525A 1158 118 44 10 724
500×250×525B 1413 144 44 11.5 753
500×400×525B 1383 141 44 11.5 825



참고: 선상에 할당된 실제 SWL은 데크 기초와 데크 아래 보강재에 따라 결정되어야 하며 해당 표 값을 초과해서는 안 됩니다.

선택 및 문의 안내

1단계: ISO 13729:2020 유형 A, 필요한 공칭 크기, 그리고 선박 예인 및 계류 배열에 따라 피팅이 계류용인지 예인용인지 또는 둘 다용인지 확인합니다.

2단계: 크기와 D/D 관계를 확인할 수 있도록 설계 라인 하중, 의도된 온보드 SWL, 로프 유형, 와이어 로프 직경, 로프 MBL, 로프 제조업체 및 실제 내부/외부 리드 각도를 제공합니다.

3단계: 데크 설치 세부 사항, 실제 하중 방향, 기초 또는 시트 배치, 데크 아래 보강재, 용접 인터페이스 및 사용 가능한 설치 공간을 확인합니다. 별도의 좌석을 사용하는 경우 ISO 23113 또는 프로젝트 좌석 도면을 제공하세요.

4단계: 재질 확인: ISO 주강 기반, 프로젝트별 스테인리스 주강 또는 특수 저온/빙강. 대체 재료에는 기계적 특성, 용접성, 온도 등급 및 등급 승인 확인이 필요합니다.

5단계: 견적 전에 표면 처리, 최종 용기 코팅 시스템, 로프 접촉 마감, NDT 또는 검사 범위, 재료 추적성, 제조업체 인증서 및 선급 협회 요구 사항을 확인합니다.

6단계: 선박 유형, 신조 또는 교체 상태, 수량, GA/설치 도면 또는 참조 사진, 배송 목적지, 인코텀즈 및 필요한 배송 시간을 제공합니다.

구조

주강 폐쇄형 몸체 | 방사형 와이어 로프 접촉 표면 | A형 데크 장착형 베이스 | 강화 주조 전환 | 데크 용접 인터페이스 | SWL 마킹 영역 | 부식 방지 보호 마감

캐스팅, 로프 접촉 및 설치 장점

  • 닫힌 개구부는 정의된 로프 통로를 유지하고 계류 또는 예인 작업 중에 리드 방향이 변경될 때 가이드 내에서 와이어 로프를 유지하는 데 도움이 됩니다.
  • 초크 형상은 로프 직경의 12배 이상인 와이어 로프 굽힘 관계를 기반으로 합니다. 최종 선택은 로프 제조업체가 허용하는 D/d 비율 및 강도 감소 지침을 따라야 합니다.
  • 로프 접촉 표면은 매끄럽고 마모로 인해 로프를 손상시킬 수 있는 거칠기나 불규칙성이 없어야 합니다. 연삭 및 마무리 작업에서는 지정된 반경과 주조 형상을 유지해야 합니다.
  • ISO 소재 기반은 최소 항복점이 235N/mm²이고 탄소 함량이 0.23%를 초과하지 않는 주강을 사용하여 데크 장착형 피팅의 강도 및 용접성 요구 사항을 지원합니다.
  • 초크, 용접 연결부, 시트 또는 데크 기초, 언더데크 구조가 소성 변형이나 균열 없이 최대 설계 하중을 전달할 수 있도록 기초 설계를 실제 하중 방향과 비교하여 확인합니다.
  • 14가지 크기 범위는 SWL 단독이 아닌 개구부 형상, SWL, 권장 와이어 로프 직경, 데크 공간 및 계산된 취급 중량을 통해 조정된 선택을 지원합니다.
  • SWL 식별은 초크 기초 또는 데크에 용접 비드 또는 이에 상응하는 것으로 표시되며 선박 예인 및 계류 계획과 조화를 이룹니다.

맞춤 속성

  • 표준: ISO 13729:2020 → 선상 폐쇄 초크에 대한 현재 국제 표준; 최종 제작물은 라이선스가 부여된 프로젝트 에디션을 사용해야 합니다.
  • 유형: A형 데크 장착형 → B형 보루 장착형 폐쇄 초크와 구별됩니다.
  • 공칭 크기: 250 × 200 × 214 ~ 500 × 400 × 525B → 개구부 너비 × 개구부 높이 × 초크 깊이로 지정됩니다.
  • SWL: 23~144t 표준 테이블 범위 → 실제 온보드 SWL은 피팅, 기초, 용접, 데크 아래 보강재 및 승인된 배치에 따라 달라집니다.
  • 와이어 로프 직경: 18~44mm 권장 → 로프 MBL, 구조, D/D 요구 사항 및 제조업체 지침은 최종 선택의 일부로 유지됩니다.
  • 재질: ISO 기반의 주강 → 스테인리스 주강 또는 특수 제빙강은 ​​프로젝트에 따라 다르며 확인된 특성 및 등급 승인이 적용됩니다.
  • 표면 처리: Sa 2.5 블라스팅 + 공급 기준인 에폭시 숍 프라이머 → 최종 코팅은 용기 페인트 사양을 따릅니다. 스테인레스 표면은 지정된 경우 광택 처리될 수 있습니다.
  • 검사 및 인증: 프로젝트 요구사항에 따라 → 제조사 인증서, 자재 인증서, NDT, 등급 조사 및 승인 범위를 견적 전에 확인해야 합니다.
  • 표시: 기초 또는 갑판의 SWL(톤) → 표시는 작동 중에 눈에 띄게 유지되어야 하며 승인된 예인 및 계류 계획과 일치해야 합니다.

작동 방식

계류 또는 예인 라인이 내부 데크에서 접근 → 와이어 로프가 닫힌 반경 개구부를 통과함 → 부드러운 접촉 표면이 라인을 바깥쪽 리드로 안내 → 국지적 로프 힘이 주조 본체와 용접 기초를 통해 전달됨 → 강화 데크 구조가 하중을 선체에 분산시킴

응용

벌크선 | 유조선 | 컨테이너 선박 | 일반 화물선 | 원양상선 | 갑판 계류장 | 선박 견인 준비 | 신조 및 교체 프로젝트

인증 및 장점

인증서 및 검사는 프로젝트 요구 사항, 자재 추적성, 제조업체 승인 상태, 클래스 조사 계획 및 합의된 주문 범위에 따라 조정될 수 있습니다. 제작 전에 지정 및 승인되지 않는 한 클래스 승인 또는 클래스 인증서는 간주되지 않습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제조사 테스트 인증서.

그림 및 사진

FAQ

Q1: 올바른 ISO 13729 Type A 크기와 SWL을 어떻게 선택해야 합니까?

A1: 선박 예인 및 계류 계획, 의도한 라인 하중, 로프 직경 및 MBL, 실제 리드 각도 및 사용 가능한 데크 공간부터 시작하십시오. 그런 다음 표준 SWL이 적절한 공칭 크기를 선택하십시오. 승인된 온보드 SWL은 기초, 용접, 좌석 및 데크 아래 보강재도 고려해야 하며 표준 표 값을 초과할 수 없습니다.

Q2: ISO 13729 유형 A와 유형 B의 차이점은 무엇입니까?

A2: 유형 A는 데크 장착형이며 데크 기초 또는 시트를 통해 하중을 전달합니다. 유형 B는 보루에 장착되며 다른 선체 인터페이스를 사용합니다. 올바른 유형은 용기 배열 도면을 따라야 합니다. 구조적 검토 없이 두 구성을 교환해서는 안 됩니다.

Q3: 아이스 서비스 선박용 스테인리스강이나 특수강을 공급할 수 있나요?

A3: 프로젝트별 대안을 논의할 수 있지만 ISO 주강 기반을 자동으로 대체할 수는 없습니다. 견적 전 정확한 등급, 설계 온도, 기계적 성질, 부식 요구 사항, 용접성, NDT, 열처리 및 등급 승인 범위를 확인해야 합니다.

공칭 크기
L×H×D		 I1 I2 I3 I4 H1 H2 H3 아르 자형 R1 R2 R3
250x200x214 488 45 3 76 26 5 42 7 3 68 108 100 219 160 108
300x250x286 614 565 89 330 551 481 144 125 282 212 144
350x250x333 716 660 114 403 601 525 168 125 308 232 168
400x250x381 820 754 139 475 652 553 192 125 335 236 192
450x250x381 870 164 524 652 553 192 125 335 236 192
500x250x381 920 854 189 574 652 553 192 125 335 236 192
400x250x428 870 796 139 500 701 609 216 125 360 268 216
450x250x428 920 846 164 550 701 609 216 125 360 268 216
500x250x428 970 896 189 600 701 609 216 125 360 268 216
500x400x428 970 896 176 60 0 851 759 216 200 435 343 216
500x250x525A 1068 1,000 190 652 798 675 264 125 409 264
500x400x525A 1,068 1,000 193 652 948 825 264 200 484 361 264
500x250x5258 1 074 1,000 176 652 801 680 264 125 412 291 264
500x400x525B 1 074 1,000 179 652 951 830 264 200 487 366 264

공칭 크기
L×H×D		 R4 루피 루피 d1 티 용접 다리
길이
z1		 SWLb
(kN)		 SWLb
(티)		 와이어로프
직경 c:
(권장)		 계획된
무게 d
(kg)
250x200x214 86 150 128 108 22 6 226 23 18 73
300x250x286 118 180 154 144 26 6,5 422 43 24 142
350x250x333 138 200 170 168 30 7,5 549 56 28 222
400x250x381 156 250 214 192 36 9 687 70 32 310
450x250x381 156 250 214 192 36 9 706 72 32 322
500x250x381 156 250 214 192 36 9 765 78 32 337
400x250x428 178 250 212 216 38 9,5 883 90 36 434
450x250x428 178 250 212 216 38 9,5 912 93 36 452
500x250x428 178 250 212 216 38 9,5 932 95 36 472
500x400x428 178 250 212 216 38 9,5 893 91 36 528
500x250x525A 224 320 280 264 40 10 1148 117 44 657
500x400x525A 224 320 280 264 40 10 1158 118 44 724
500x250x5258 218 320 274 264 46 11,5 1413 144 44 753
500x400x5258 218 320 274 264 46 11,5 1383 141 44 825

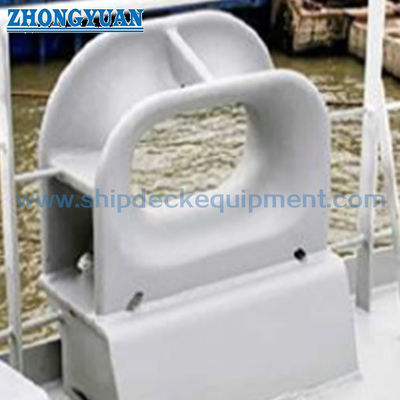

ISO 13729 A형 갑판에 장착된 철강 밀폐 턱 0

ISO 13729 유형 A 갑판 장착 주강 폐쇄형 예인 초크 계류 초크 선박 예인 장비 도면



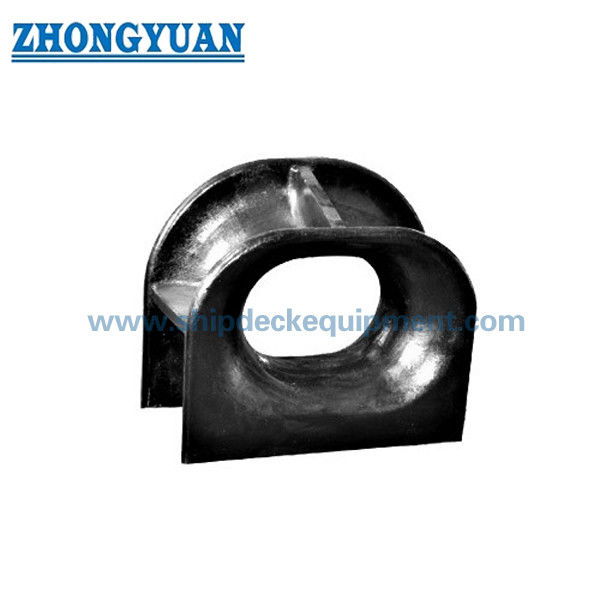

ISO 13729 A형 갑판에 장착된 철강 밀폐 턱 1
