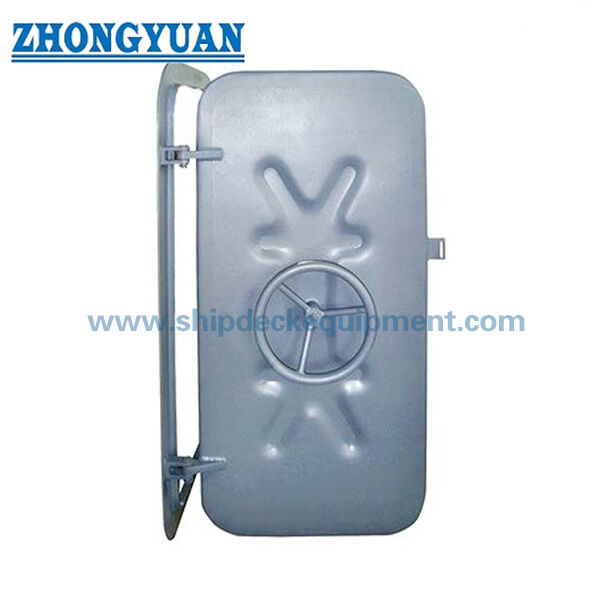

이중 핸드휠이 있는 속건식 강철 방수문 | 해양 격벽 경첩문
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 기준: | CB 672, GB 10840, CB/T 3007 CB 3041, ISO 표준 | 재료: | 온화한 강철, 스테인리스, 알루미늄, |
|---|---|---|---|
| 시험: | 화재 승인 시험, 기밀 시험, 수압 시험, 호스 시험, 공기 시험, 분필 시험(해당되는 경우) | 차원: | 맞춤형, 고객의 도면, 표준으로 |
| 응용 프로그램 유형: | 방수, 풍우밀, 기밀, 방음, 방화(C ~ A60 클래스)(해당되는 경우) | 리프 형상: | 단일 잎, 이중 잎, 단일 피부, 이중 피부 |
| 신청 장소: | 숙소, 화물창, 격벽, 경계선 | 개방형: | 슬라이딩, 힌지, 핸드 휠 빠른 작동, 레버 작동, 개 손잡이 등 |
| 전력 자원: | 공압, 전기, 유압, 수동 | 닫기 장치: | 해적 방지 |
| 등급 확인서: | 형식 승인, EC 의학 형식 승인, CCS, NK, BV, ABS, DNV, LR, 크로나, IRS, RS, Etc | ||
| 강조하다: | 빨리 방수문을 행하는 강철,즉효의 방수문,해양 준비 철재문 |
||
제품 설명
신속 작동 강철 수밀문 (양면 핸드휠 포함) | 해양 격벽 경첩식 문
제품 개요
이 신속 작동 강철 수밀문은 선박 배치 및 관련 규정에서 경첩식 신속 작동 폐쇄를 허용하는 수밀 격벽의 접근 개구부에 사용되는 수동 단일 날개 경첩식 문입니다. 양면 모두에 핸드휠이 제공되어 어느 구획에서든 잠금 장치를 조작할 수 있습니다. 강철 프레임은 격벽에 직접 용접하도록 설계되었으며, 둥근 모서리 개구부, 문 날개, 경첩, 개스킷 시트 및 잠금 장치는 승인된 선박 도면과 조율되어야 합니다.
사용 가능한 데이터에 따르면 정상 압력 범위는 0.05~0.06 MPa이며, 이는 약 5~6m의 담수 수두에 해당합니다. 이 값은 프로젝트 선택 참조이며 보편적인 등급이 아닙니다. 각 선박에 대해 필요한 설계 압력, 압력 방향, 설치 수준, 격벽 범주 및 시험 압력을 확인해야 합니다. 수밀, 내후성, 방화, 가스밀폐, 방음, 해적 방지 및 동력 작동 버전은 별도의 구성이며 전체 어셈블리 및 승인 범위가 확인되지 않는 한 단일 제품 주장으로 결합해서는 안 됩니다.
빠른 사양
- 제품 유형: 수동 신속 작동 경첩식 수밀문 → 양측에서 빠른 작동이 필요하고 경첩식 폐쇄가 허용되는 격벽 접근용.
- 작동: 각 측면에 핸드휠 → 작동자는 어느 구획에서든 신속 작동 잠금 장치를 작동하거나 해제할 수 있습니다.
- 설치: 용접 강철 프레임 → 격벽 절단, 주변 보강, 프레임 평탄도, 용접 순서 및 변형 제어는 승인된 설치 도면을 따라야 합니다.
- 참조 압력: 0.05~0.06 MPa → 약 5~6m 담수 수두; 최종 설계 및 시험 압력은 선박 손상 제어 및 클래스 요구 사항에서 확인해야 합니다.
- 공칭 개구 범위: 1200 x 600 ~ 1600 x 800 mm → 접근 및 배치 선택을 위해 아홉 가지 개구 조합이 나열됩니다.
- 날개판 옵션: 6 / 8 / 10 mm → 사용 가능한 조합 및 대략적인 무게는 선택한 개구 크기에 따라 달라집니다.
- 대략적인 무게: 124 ~ 238 kg → 경첩 지지대, 취급, 용접 순서, 시운전 및 예비 부품 계획과 관련이 있습니다.
- 재질 및 기능: 연강이 기본 구성 → 스테인리스강, 알루미늄, 방화, 가스밀폐, 방음, 동력 작동 또는 해적 방지 버전은 별도의 엔지니어링 확인이 필요합니다.
주요 기술 매개변수
| 공칭 크기 L x B x R100 |
외형 치수 L2xB2xR150 |
절단 L1 xB1 xR200 |
날개판 두께 mm |
무게 kg |
| 1200x600 | 1400x800 | 1300x700 | 6 | 124 |
| 1200x600 | 1400x800 | 1300x700 | 8 | 142 |
| 1400x600 | 1600x800 | 1500x700 | 6 | 133 |
| 1400x600 | 1600x800 | 1500x700 | 8 | 154 |
| 1400x600 | 1600x800 | 1500x 700 | 10 | 165 |
| 1400x700 | 1600x900 | 1500x800 | 6 | 151 |
| 1400x700 | 1600x900 | 1500x800 | 8 | 177 |
| 1400x700 | 1600x900 | 1500x800 | 10 | 185 |
| 1500x600 | 1700x800 | 1600x700 | 6 | 142 |
| 1500x600 | 1700x800 | 1600x700 | 8 | 162 |
| 1500x600 | 1700x800 | 1600x700 | 10 | 172 |
| 1500x700 | 1700x900 | 1600x800 | 6 | 157 |
| 1500x 700 | 1700x900 | 1600x 800 | 8 | 187 |
| 1500x700 | 1700x900 | 1600x800 | 10 | 195 |
| 1500x800 | 1700x 1000 | 1600x900 | 6 | 167 |
| 1500x800 | 1700x1000 | 1600x900 | 8 | 205 |
| 1500x800 | 1700x1000 | 1600x900 | 10 | 221 |
| 1600x600 | 1800x800 | 1700x700 | 6 | 146 |
| 1600x600 | 1800x800 | 1700x700 | 8 | 173 |
| 1600x600 | 1800x800 | 1700x700 | 10 | 181 |
| 1600x700 | 1800x900 | 1700x800 | 6 | 163 |
| 1600x700 | 1800x900 | 1700x800 | 8 | 194 |
| 1600x700 | 1800x900 | 1700x800 | 10 | 207 |
| 1600x800 | 1800x1000 | 1700x900 | 6 | 204 |
| 1600x800 | 1800x1000 | 1700x900 | 8 | 224 |
| 1600x800 | 1800x1000 | 1700x900 | 10 | 238 |
선택 및 문의 안내
1단계: 의도된 격벽 및 접근 경로에 수동 경첩식 신속 작동 수밀문이 허용되는지 확인하십시오. 경첩식 문은 선박 규칙에서 슬라이딩 유형을 요구하는 위치에서 동력 작동 슬라이딩 수밀 문과 상호 교환할 수 없습니다.
2단계: 공칭 개구부를 선택하고 격벽 절단 도면, 개구 방향, 경첩 측, 문지방 높이, 인접 구조물, 단열/라이닝 두께, 양측의 작동 간격 봉투를 제공하십시오.
3단계: 설계 수두 또는 압력, 압력 방향, 구획 배치, 손상 수선 기준, 문이 한쪽 또는 양쪽에서 압력을 견뎌야 하는지 여부를 명시하십시오.
4단계: 문 및 프레임 재질, 날개판 두께, 개스킷 재질, 경첩 및 잠금 장치 재질 요구 사항, 표면 처리, 코팅 시스템, 부식 여유, 스테인리스강 인터페이스 세부 정보를 확인하십시오.
5단계: 필요한 기능(수밀만, 내후성, 방화, 가스밀폐, 방음, 해적 방지 잠금 또는 동력 작동)을 확인하십시오. 방화, 가스, 음향 및 보안 기능은 전용 설계 증거가 필요하며 표준 수밀 문에서 가정해서는 안 됩니다.
6단계: 수량, 선박 또는 해양 장치 유형, 설치 위치, 선급 협회, 인증서 및 입회 범위, 배송 목적지, 필요한 배송 날짜, 승인된 도면 및 가능한 경우 참조 사진을 제공하십시오.
구조
용접 강철 프레임 | 단일 경첩 강철 날개 | 둥근 모서리 개구부 | 양면 핸드휠 | 신속 작동 잠금 장치 | 주변 개스킷 및 압축 시트 | 경첩 및 스톱 | 내부 및 외부 작동 접근 | 표면 보호 시스템
수밀, 설치 및 품질 이점
- 양면 핸드휠 작동은 외부 전원 없이 신속한 국부 개폐를 지원합니다. 최종 연결부, 잠금 지점 수, 작동 토크 및 비상 해제 장치는 승인된 설계를 따라야 합니다.
- 신속 작동 잠금 시스템은 개스킷 주변에 분산된 압축을 적용하도록 설계되었습니다. 균일한 밀봉은 프레임 평탄도, 올바른 도그 조정, 개스킷 상태, 경첩 정렬 및 제어된 날개 처짐에 따라 달라집니다.
- 둥근 모서리 개구부 및 프레임 형상은 공급된 치수 체계에서 날카로운 직사각형 전환을 피합니다. 실제 모서리 반경 및 격벽 절단은 제작 및 조선소 설치 중에 유지되어야 합니다.
- 격벽에 직접 용접하면 통합된 경계가 제공되지만 과도한 열 입력은 프레임을 변형시키고 개스킷 접촉을 줄일 수 있습니다. 용접 순서, 임시 브레이싱, 치수 검사 및 용접 후 정렬은 중요한 수락 포인트입니다.
- 문 질량은 개구 크기와 판 두께에 따라 증가합니다. 경첩 용량, 개구부 제한, 취급 지점, 설치를 위한 리프팅 방법 및 안전한 수동 작동은 최종 승인 전에 검토해야 합니다.
- 명시된 0.05~0.06 MPa 압력 범위는 선택 참조로 취급해야 합니다. 시제품 압력 시험, 생산 누수 시험, 선상 시트 점검 및 입회 요구 사항은 적용 가능한 표준, 클래스 규칙 및 승인된 검사 계획에 따라 달라집니다.
- 코팅 연속성은 프레임, 날개 가장자리, 경첩, 용접부 및 오목한 하드웨어에서 필요합니다. 최종 페인트와 선박 코팅 사양 및 개스킷 재질과의 호환성은 선적 전에 확인해야 합니다.
사용자 정의 속성
- 제품 유형: 신속 작동 강철 수밀문 → 승인된 수밀 격벽 위치에 대한 수동 경첩식 접근 폐쇄
- 작동: 양면 핸드휠 → 격벽의 어느 쪽에서든 국부 작동 가능
- 공칭 개구: 1200 x 600 ~ 1600 x 800 mm → 접근 요구 사항, 구조 및 승인된 선박 도면에 따라 선택
- 참조 압력: 0.05~0.06 MPa → 약 5~6m 담수 수두; 프로젝트 설계 및 시험 압력은 아직 확인되지 않음
- 날개판 두께: 6 / 8 / 10 mm → 공급된 표의 공칭 개구 조합에 따라 가용성 결정
- 주요 재질: 연강 → 스테인리스강 및 알루미늄은 별도의 엔지니어링 변형이며 직접적인 재질 대체가 아님
- 장착: 용접 격벽 프레임 → 절단 정확도, 보강, 용접 순서 및 변형 제어가 최종 수밀성에 영향
- 개구 방향: 좌측 또는 우측, 확인 필요 → 승인된 도면에 경첩 측 및 개구 방향 표시
- 밀봉 시스템: 주변 개스킷, 재질 확인 필요 → 개스킷 프로파일, 압축, 연결 방법 및 교체 접근은 프로젝트별
- 방화 / 가스 / 음향 등급: 확인 필요 → 전체 문 어셈블리가 해당 시험 및 승인 증거를 갖춘 경우에만 등급 명시
- 해적 방지 잠금: 프로젝트별 가능 → 내부 해제, 탈출 경로 호환성, 잠금 논리 및 클래스/국기 승인 검토 필요
- 인증서: 프로젝트 요구 사항에 따라 → 생산 전 승인, 재질 추적성, 시험 및 입회 범위 합의 필요
작동 방식
어느 쪽에서든 핸드휠을 돌립니다 → 신속 작동 잠금 장치가 주변 잠금 지점을 해제하거나 잠급니다 → 경첩식 날개가 열리거나 닫힙니다 → 최종 핸드휠 움직임이 프레임 시트에 개스킷을 압축합니다 → 시트, 정렬 및 누수는 시운전 중에 확인됩니다
응용 분야
수밀 구획 격벽 | 기계실 접근 위치 | 경첩식 문이 허용되는 샤프트 터널 또는 서비스 공간 접근 | 펌프실 및 기술 구획 | 작업선 및 상선 | 프로젝트 승인 대상 해양 장치 구획 | 신조 및 교체 프로젝트
인증 및 이점
인증서, 승인 문서, 재질 추적성, 압력 또는 누수 시험 및 검사 입회는 프로젝트 요구 사항, 적용 가능한 규칙, 승인된 도면 및 선급 협회 절차에 따라 준비될 수 있습니다. 형식 승인, EC MED 승인, 방화 인증 또는 클래스 제품 인증은 기본적으로 포함되지 않습니다.
인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서.
도면 및 사진
자주 묻는 질문
Q1: 0.05~0.06 MPa 압력 범위가 모든 설치에 적합합니까?
A1: 아니요. 이 제품 데이터에 제공된 참조 범위입니다. 필요한 설계 및 시험 압력은 설치 수준, 손상 수선, 압력 방향, 선박 규칙, 승인된 도면 및 선급 협회 요구 사항에서 설정해야 합니다.
Q2: 이 경첩식 핸드휠 문이 유압 또는 동력 작동 슬라이딩 수밀 문을 대체할 수 있습니까?
A2: 자동으로 대체할 수 없습니다. 일부 수밀 격벽 위치는 적용 가능한 선박 규칙에 따라 슬라이딩 또는 동력 작동 문을 요구합니다. 선박 설계자 및 선급 협회는 의도된 위치에 수동 경첩식 신속 작동 문이 허용되는지 확인해야 합니다.
Q3: 방화, 가스밀폐, 방음, 해적 방지 및 클래스 인증서가 기본으로 포함됩니까?
A3: 아니요. 이는 별도의 기능 및 승인 범위입니다. 필요한 등급, 시험 표준, 잠금 및 탈출 장치, 클래스 입회, 형식 승인 및 인증서 패키지는 견적 전에 합의되어야 하며 관련 설계 및 시험 증거로 지원되어야 합니다.
