항구 및 해상 터미널에 대한 슈퍼 아치 고무 펜더
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | SA | 적용 대상: | 부두, 부둣가 |
|---|---|---|---|
| 인증: | CCS, BV, ABS and SGS | ||
| 강조하다: | SA 해양 고무 방현재,부두 지역 해양 고무 방현재,선창 부근 최고 주요한 고무 방현재 |
||
제품 설명

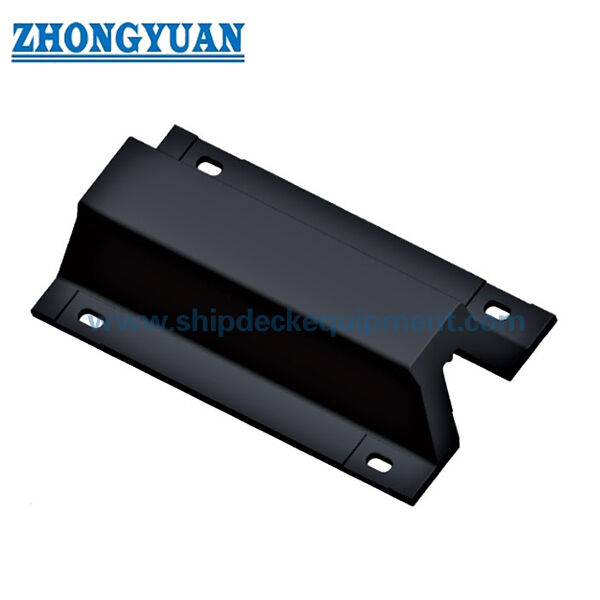

항구 및 해상 터미널에 대한 슈퍼 아치 고무 펜더
제품 개요
항구 및 해상 터미널용 슈퍼 아치 고무 펜더 (Super Arch Rubber Fender for Ports and Marine Terminals) 는 항구, 항구 및 항구 구조에 직접 장착하도록 설계된 일부분 고정된 해상 고무 펜더이다.아크 모양의 몸체는 기착 부하에 압축되어 배의 에너지를 흡수하고 그에 따른 반응력을 지지 구조로 전달합니다..
공급 된 시리즈는 250 ~ 800 mm의 명목 기장과 1,000 ~ 2,000 mm의 선택 된 단위 길이를 포함합니다. 두 개의 출판된 성능 그룹이 제공됩니다.HR (고속 반응) 및 SR (표준 반응)카탈로그는 반응 힘과 에너지 흡수를 52.5%와 55% 압축으로 제공합니다.잠수지 에너지 및 허용 반응 요구 사항에 맞추어야 하는 길이 및 성능 그룹.
빠른 사양
- 제품 종류: 한 조각의 아치 모양의 고정 해상 고무 보호기
- 공급되는 명목 높이 범위: 250~800 mm
- 공급된 단위 길이는: 플랜더 높이에 따라 1,000~2,000mm
- 발표된 성능 그룹: HR 높은 반응
- 주요 출판 압축점: 52.5% 추가 성능 기준: 55%
- 카탈로그 성능 허용: ±10%
- 설치 형태: 프로젝트 특수한 앵커 및 강화 설계로 밧줄 구조에 직접 볼트 장착.
고무 물질은 견인 강도 ≥16 MPa, 깨는 경우 연장 ≥400%를 포함한 확정된 고체 펠러 물리적 특성 사양에 따라 제어됩니다.강도 ≤78 Shore A 및 압축 세트 ≤30%적용 가능한 ISO 시험 방법과 함께
구조 및 펜더 시스템 구성
One-piece moulded and vulcanized rubber arch body | broad mounting feet | direct rubber contact face | elongated fixing openings / bolt positions according to the supplied geometry | anchor and head-bolt interface to the berth structure.
아치 기하학은 표준 고무면 구성에 대한 전면 패널이 필요하지 않고 컴팩트 한 직착 배열을 제공합니다. 최종 앵커 크기, 재료, 삽입,가장자리 거리와 지원 강화는 선택 된 펜더 성능과 프로젝트 특정 쿼드 구조로 결정됩니다..
주요 기술 사양:
| SAHX L 유형 | H | L | 오 | B | B | B2 | c | d | e | f | h | P | s | n |
| SA250X1000 | 250 | 1000 | 1000 | 164 | 500 | 410 | 70 | 32 | 90 | ) 25 | 27.5 | 620 | 160 | 2 |
| SA300X1000 | 300 | 1000 | 1150 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 870 | 195 | 1 |
| SA300XI500 | 300 | 1500 | 1650 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 685 | J95 | 2 |
| SA300X2000 | 300 | 2000 | 2150 | 225 | 600 | 490 | 137.5 | 35 | 105 | 140 | 33 | 625 | 195 | 3 |
| SA400X1000 | 400 | 1000 | 1200 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 900 | 260 | 1 |
| SA400X1500 | 400 | 1500 | 1700 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 700 | 260 | 2 |
| SA400 X 2000 | 400 | 2000 | 2200 | 300 | 800 | 670 | 147.5 | 41 | 120 | 165 | 40 | 635 | 260 | 3 |
| SA500X 1000 | 500 | 1000 | 1250 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 930 | 325 | 1 |
| SA500X1500 | 500 | 1500 | 1750 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 715 | 325 | 2 |
| SA500X2000 | 500 | 2000 | 2250 | 375 | 1000 | 840 | 157.5 | 47 | 140 | 180 | 45 | 645 | 325 | 3 |
| SA600X1000 | 600 | 1000 | 1300 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 960 | 390 | 1 |
| SA600X1500 | 600 | 1500 | 1800 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 730 | 390 | 2 |
| SA600 X 2000 | 600 | 2000 | 2300 | 450 | 1200 | 1010 | 167.5 | 50 | 160 | 195 | 54 | 655 | 390 | 3 |
| SA800X1000 | 800 | 1000 | 1400 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 1040 | 520 | 1 |
| SA800X1500 | 800 | 1500 | 1900 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 770 | 520 | 2 |
|
종류 AHXL |
인력 대책대 | SR 표준 반응 힘 | 용인성 % |
||||||
| 520.50% | 55% | 520.50% | 55% | ||||||
|
반응 힘 |
에너지 흡수 |
반응 힘 |
에너지 흡수 |
반응 힘 (KN) |
에너지 흡수 (KJ) |
반응 힘 (KN) |
에너지 흡수 (KJ) |
||
| SA250X 1000 | 203.3 | 18.2 | 282.8 | 19.1 | 168.1 | 15.7 | 233.3 | 17.1 | ±10 |
| SA300X 1000 | 244 | 30.4 | 339.1 | 32.3 | 201.9 | 25.5 | 280.3 | 27.4 | |
| SA300X 1500 | 366.5 | 45.6 | 508.6 | 49 | 320.8 | 38.2 | 420.4 | 41.2 | |
| SA300X2000 | 488 | 60.8 | 678.2 | 64.7 | 403.8 | 51 | 560.6 | 54.9 | |
| SA400X 1000 | 325.4 | 54.9 | 451.8 | 58.8 | 269.5 | 45.1 | 374.3 | 48 | |
| SA400X 1500 | 488 | 82.3 | 678 | 88.2 | 404 | 67.6 | 561.5 | 72 | |
| SA400X2000 | 650.8 | 109.8 | 903.6 | 117.6 | 539 | 90.2 | 748.6 | 96 | |
| SA500X 1000 | 406.7 | 85.3 | 564.5 | 91.1 | 337.1 | 70.6 | 468.4 | 75.5 | |
| SA500X 1500 | 610 | 128 | 846.7 | 137 | 505.7 | 105.9 | 702.5 | 113.3 | |
| SA500X2000 | 813.4 | 170.5 | 1129 | 182.3 | 647.3 | 141.1 | 936.8 | ) 51.0 | |
| SA600X 1000 | 488 | 123.5 | 678.2 | 132.2 | 403.8 | 101.9 | 560.6 | 108.8 | |
| SA600X 1500 | 732 | 185.2 | 1017.3 | 198.5 | 605.6 | 152.9 | 840.8 | 163.2 | |
| SA600X2000 | 976.1 | 247 | 1356.3 | 264.6 | 807.5 | 203.8 | 1121.1 | 217.6 | |
| SA800X 1000 | 650.7 | 218.5 | 903.6 | 234.2 | 539 | 181.3 | 748.7 | 194 | |
| SA800X 1500 | 976.1 | 328.3 | 1355.4 | 351.3 | 808.5 | 272 | 1123.1 | 291 | |
선택 및 조사 가이드
1단계: 기착장과 배의 요구 사항을 정의합니다. 배의 종류와 크기 범위, 기착장 배열, 설계 기착 에너지 및 허용 반응 힘을 제공합니다.
2단계: 피저 높이, 길이 및 성능 그룹을 선택합니다. 공개된 52.5% 데이터와 사용 가능한 HR 또는 SR 그룹을 사용하여 필요한 에너지/반응 포장을 일치시킵니다.
단계 3 구조적 인터페이스를 확인합니다: 항구 / 항구 도면, 콘크리트 또는 철강 지원 상태, 사용 가능한 설치 공간 및 필요한 앵커 배열을 제공하십시오.
4단계: 운영 및 검증 조건을 확인합니다: 설계 온도 상태, 앵클/속도 가정, 필요한 ITP, 전용 성능 검증 및 문서 범위.
단계 5 양, 배송 목적지, 필요한 배송 날짜 및 모든 교체/교환 요구 사항을 확인합니다.
주요 엔지니어링 장점
- 일부분의 아크 기하학은 비교적 적은 시스템 구성 요소로 컴팩트한 직접 장착 펜더 배열을 제공합니다.
- 동일한 명목 높이를 위한 여러 개의 공급된 길이는 각 길이를 위한 별도의 얇은 제품 페이지를 만들지 않고 에너지/반응 용량을 배착장 요구 사항에 맞추도록 허용합니다.
- HR와 SR 성능 그룹은 동일한 차원 가족 내에서 두 가지 실용적인 반응/에너지 선택을 제공합니다.
- 아크 프로파일은 고정된 뱃에 적합합니다. 여기서 깎기 구성 요소와 기울기 용기 접촉은 정상적인 압축 부하와 함께 고려되어야합니다.
설치 및 시스템 인터페이스
수퍼 아치 펜더는 설치 발로 좌석 지지 구조에 직접 바퀴가 꽂힌다.설치 공백은 인접한 철강 작업의 간섭없이 고무 바디가 압축되고 회복 할 수 있도록해야합니다., 콘크리트 돌출 또는 이웃 fenders.
철근 콘크리트 구조의 경우, 구조 검사를 받으면 내던지거나 설치 후 적절한 앵커를 사용할 수 있습니다. 최종 앵커 크기, 재료, 부식 보호, 내장 깊이,가장자리 거리, 볼트 간격 및 지역 강화는 선택 된 펜더 성능, 지원 상태 및 승인 된 프로젝트 GA / 앵커 레이아웃에서 결정됩니다.모든 플랜더 등급 또는 배치에 단일 보편적 앵커 크기가 적용되지 않아야 합니다..
검사 및 문서
기준 품질 관리에는 시각 검사, 차원 검증 및 고무의 물리적 특성을 검사하는 것이 포함됩니다.정해진 시험 조건에서 합의된 반응 힘과 에너지 흡수 요구 사항을 확인하기 위해 프로젝트 ITP에 전체 압축/성능 검증이 포함될 수 있습니다..
PIANC Fender 가이드라인 2024 (MarCom WG211) 은 플랜더 시스템 설계, 제조 및 테스트 원칙에 대한 현재 엔지니어링 참조로 사용됩니다.타입 승인, 제3자 증언 또는 클래스 인증은 해당 범위가 합의되고 문서화 된 경우에만 명시됩니다.
신청서
롤로 기착장, 일반 화물 기착장, 워크보트 항구, 배구 및 턱 기착장,
그림 & 사진
FAQ
Q1: HR 및 SR 슈퍼 아치 펜더를 어떻게 선택해야합니까?그 다음 프로젝트의 운영 수정 및 구조적 부하를 확인.
Q2: 왜 같은 펜더 높이가 다른 길이로 공급되는가? 길이 전체 고무 부피와 따라서 발표 된 반응 / 에너지 용량을 변경합니다.필요한 성능에서 길이를 선택 하 고 높이에 의해뿐만 아니라 사용 가능한 배치 레이아웃.
Q3: 어떤 검사 문서를 지정 할 수 있습니까?제작자 문서 및 필요한 경우 제3자의 증언.
