잠금구 / 오메가 타입 고무 펠더 배 및 항구
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | Ω | 해당되는: | 선박 줄기, 선박 측, 선박 선미, 드라이독, 플로팅 도크, 부두 쪽 |
|---|---|---|---|
| 인증: | CCS, BV, ABS and SGS | ||
| 강조하다: | 건조 도크 해양 고무 방현재,십사이드 해양 고무 방현재,보트 부두를 위한 CCS 고무 범퍼 |
||
제품 설명

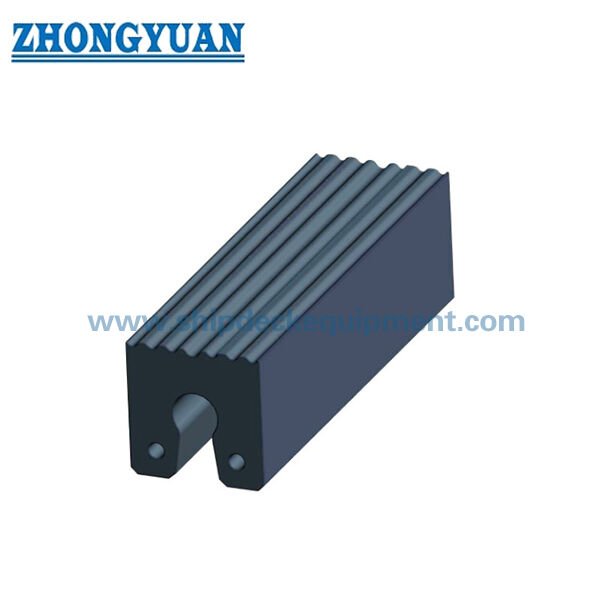

키홀 / 오메가 타입 고무 펜더 (선박 및 부두용)
제품 개요
키홀 / 오메가 타입 고무 펜더 (선박 및 부두용)는 선박의 선수, 측면 및 선미 보호뿐만 아니라 드라이 도크, 플로팅 도크 및 안벽 설치를 위한 솔리드 고무 프로파일입니다. 제공된 Ω-시리즈 도면은 키홀 스타일의 중앙 개구부와 장착 형상을 사용하므로, 이 페이지는 제공된 오메가 명칭과 국제적으로 인정되는 키홀 검색어를 결합합니다.
제공된 시리즈는 250 × 250 mm 및 300 × 300 mm의 두 가지 공칭 단면을 포함합니다. 원본은 치수 데이터를 제공하지만 검증된 수치 반력/에너지 흡수 표는 제공하지 않으므로, 성능 수치는 발명되거나 해외 키홀 모델 범위에서 복사되지 않았습니다.
빠른 사양
- 제품 유형: 키홀 스타일 / 오메가 솔리드 고무 프로파일 펜더
- 제공되는 공칭 크기: 250 × 250 mm | 300 × 300 mm
- 제공되는 B1 치수: 150 mm | 184 mm
- 제공되는 고정 구멍 직경 d: 25 mm | 30 mm
- 제공되는 h 치수: 50 mm | 60 mm
- 적용 분야: 선박 선수, 측면 및 선미; 드라이 도크; 플로팅 도크; 안벽
- 성능 게시 상태: 치수 시리즈 확인됨; 수치 반력/에너지 표 미제공
구조 및 구성
일체형 솔리드 고무 키홀 / 오메가 프로파일 | 중앙 키홀 스타일 개구부 / 슬롯 | 베이스에 두 개의 장착 구역 | 도면 / 프로젝트 요구 사항에 따른 선택적 홈이 있는 접촉면.
국제 예인선 펜더 카탈로그는 밀접하게 관련된 선수/선미 프로파일 제품군에 대해 일반 용어인 "키홀 펜더"를 사용합니다. 이 국제 명칭은 검색 의도에만 사용되며, 해외 모델 코드, 고정 크기 및 성능 값은 Zhongyuan 제품 데이터로 채택되지 않습니다.
주요 기술 사양:
| 유형 | 크기 (mm) | ||||
| B | B1 | H | d | h | |
| Ω250 | 250 | 150 | 250 | 25 | 50 |
| Ω300 | 300 | 184 | 300 | 30 | 60 |
선택 및 문의 가이드
1단계 – 설치 위치 확인: 선박 선수/선미, 측면, 선미, 드라이 도크, 플로팅 도크 또는 안벽.
2단계 – 사용 가능한 장착 공간 및 기존 교체 형상을 고려하여 250 또는 300mm 공칭 프로파일을 선택합니다.
3단계 – 총 길이, 고정 구멍 간격, 핀/볼 배열, 지지 구조 및 홈이 있는 접촉면 또는 매끄러운 접촉면이 필요한지 확인합니다.
4단계 – 정량화된 성능이 필요한 경우, 설계 접촉 하중/에너지 기준을 제공하고 필요한 계산 또는 테스트 검증을 지정합니다.
5단계 – 수량, 검사/문서 범위 및 배송지를 확인합니다.
주요 엔지니어링 장점
- 키홀 스타일 중앙 형상은 정의된 고정 구역을 갖춘 컴팩트한 선박 장착/부두 장착 프로파일을 제공합니다.
- 제공되는 두 가지 공칭 단면은 제한된 설치 깊이로 새로운 건설 및 교체 배열을 지원합니다.
- 프로파일은 긴 연속 고무 접촉 스트립이 필요한 선수, 측면 또는 선미 보호 레이아웃에 사용할 수 있습니다.
- 국제 키홀 용어는 다른 공급업체의 모델 시스템을 복사하지 않고 검색 명확성을 향상시킵니다.
설치 및 시스템 인터페이스
펜더는 프로파일 고정 구역을 통해 선박 또는 부두 지지 구조에 장착됩니다. 최종 길이, 핀/볼 크기, 중간 지지대, 최소 굽힘 반경 및 지지 구조는 다른 공급업체의 키홀 시리즈에서 복사하는 대신 실제 설치에 대해 설정해야 합니다.
검사 및 문서
기본 품질 관리는 육안 검사, 치수 확인 및 고무 물리적 특성 테스트를 포함합니다. 제공된 제품 재료가 신뢰할 수 있는 표 형식의 성능 기반을 제공하지 않는 경우 수치 반력/에너지 흡수 주장은 추가되지 않습니다.
현재 펜더 시스템 엔지니어링 지침은 프로젝트 설계 및 테스트 논리에 사용되며, 형식 승인, 제품 인증, 제3자 입회 및 선급 문서는 해당 범위가 합의되고 문서화된 경우에만 명시됩니다.
적용 분야
선박 선수 | 선박 측면 | 선박 선미 | 예인선/작업선 보호 | 드라이 도크 | 플로팅 도크 | 안벽 보호 | 교체 프로파일 펜더
도면 및 사진
자주 묻는 질문
Q1: 오메가 타입은 모든 국제 키홀 펜더와 동일합니까? — 제공되는 단면은 키홀 스타일이므로 일반 검색 용어가 관련이 있지만, 치수 및 고정 세부 사항은 제조업체 및 프로젝트마다 다릅니다.
Q2: 왜 해외 키홀 치수가 추가되지 않았습니까? — 이 페이지는 제공된 Ω250/Ω300 제품 치수만 게시합니다. 해외 카탈로그는 용어 및 엔지니어링 질문에 사용되며 Zhongyuan 제품 데이터로 복사되지 않습니다.
Q3: 프로파일을 선수 주위로 구부릴 수 있습니까? — 곡선 설치가 가능할 수 있지만, 선택한 단면 및 길이에 대해 최소 반경, 중간 지지대 및 고정 배열을 확인해야 합니다.
