항구 및 해상 터미널용 슈퍼 셀 고무 펠더

슈퍼 셀 고무 펜더 (항만 및 해양 터미널용)

제품 개요

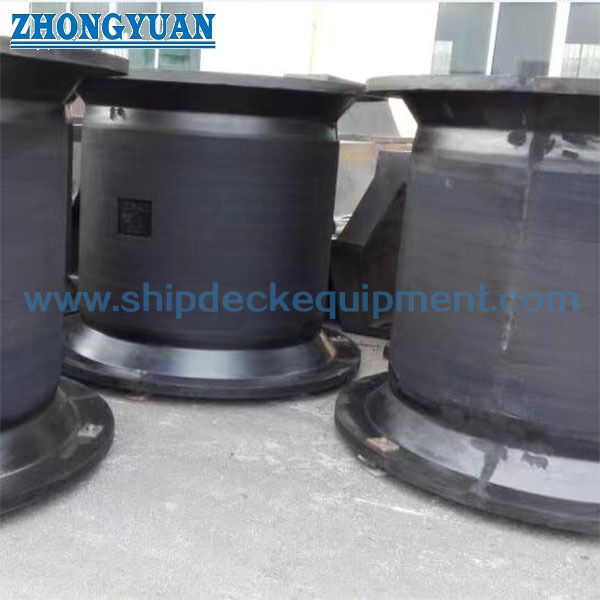

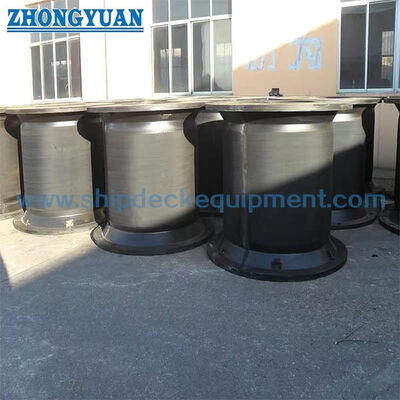

슈퍼 셀 고무 펜더 (항만 및 해양 터미널용)는 속이 빈 원통형 고무 본체와 일체형 장착 플랜지를 갖춘 고정 축 압축 펜더입니다. 공급되는 시리즈는 공칭 높이가 400~3,000mm이며, 카탈로그 정격 성능은 52.5% 축 방향 변형률입니다. 이 형상은 안벽 구조물로의 하중 전달을 위한 넓은 장착 면적을 제공하며 강철 전면 패널을 사용하는 시스템에 적합합니다.

완전한 셀 펜더 시스템은 하나 이상의 고무 유닛과 제작된 폐쇄형 강철 전면 패널, 볼트로 고정된 UHMW-PE 페이싱 패드, 앵커 및 핫 딥 아연 도금 지지/고정 체인을 결합할 수 있습니다. 최종 펜더 등급, 패널 면적 및 체인 배열은 접안 에너지, 허용 반력, 선박 선체 압력 한계, 설치 간격 및 프로젝트별 작동 조건을 기준으로 선택됩니다.

빠른 사양

• 제품 유형: 고정 셀형 해양 고무 펜더
• 공급 공칭 높이 범위: 400~3,000mm
• 카탈로그 정격 축 방향 변형률: 52.5%
• 정격 압축 기준 성능 곡선: 최대 55%
• 게시된 성능 그룹: 상위-고 | 고 | 표준 | 저
• 일반적인 시스템 구성: 고무 유닛 | 폐쇄형 강철 전면 패널 | UHMW-PE 페이싱 패드 | 앵커 | 핫 딥 아연 도금 체인
• 일반적인 적용 분야: 컨테이너, 벌크, 석유 및 가스, 일반 화물, 페리/RoRo 및 크루즈 터미널
• 고무 재료 제어: 인장 강도 ≥16 MPa, 파단 신장률 ≥400%, 경도 ≤78 Shore A 및 압축 영구 줄음률 ≤30%, 프로젝트 사양에 맞는 추가 고무 물성 테스트 선택 가능.

구조 및 펜더 시스템 구성

셀 고무 요소 | 제작된 폐쇄형 강철 전면 패널 | 기계적으로 볼트로 고정된 UHMW-PE 페이싱 패드 | 앵커/매립 부품 | 시스템 설계에 필요한 무게, 인장 및/또는 전단 체인.

전면 패널은 GB/T 1591-2018에 따른 Q355B 강철 또는 승인된 동등품으로 지정되며, 다른 프로젝트 강철 등급이 필요한 경우는 제외됩니다. 폐쇄형 구조는 물 유입 위험을 줄이기 위해 밀봉/누출 검사를 받습니다. 외부 강철 표면은 Sa 2½로 처리되고 ISO 12944에 따른 프로젝트 정의 해양 코팅 시스템으로 보호됩니다. 지정된 경우 체인 어셈블리에는 핫 딥 아연 도금이 사용됩니다. 페이싱 패드는 일반적으로 두께 50~80mm의 버진 블랙 UV 안정화 UHMW-PE이며, 최종 두께는 접촉 압력, 마모 허용량 및 서비스 조건에 따라 결정됩니다.

주요 기술 사양:특징

3단계 – 전면 시스템 정의: 패널 치수, UHMW-PE 페이싱 면적/두께, 사용 가능한 설치 간격, 앵커 인터페이스 및 필요한 무게/인장/전단 체인을 확인합니다.

4단계 – 프로젝트 조건 및 검증 확인: 온도 범위, 접안 각도/속도 가정, 적용 가능한 설계/테스트 기준, 문서 요구 사항 및 제3자 입회 여부를 명시합니다.

주요 엔지니어링 장점

카탈로그 정격 52.5% 축 압축은 고정 안벽 펜더 시스템에 대한 실용적인 에너지/반력 선택 범위를 제공합니다.

원형 장착 면적은 펜더 하중을 넓은 지지 영역으로 분산시키고 대형 전면 패널과 효율적으로 통합됩니다.

셀 형상은 일반적인 전단 구성 요소 하에서 안정적입니다. 패널 무게, 인장 하중 또는 전단 구속이 필요한 경우 시스템 체인을 추가할 수 있습니다.

• H400~H3000 치수 시리즈는 개별 크기에 대한 별도의 얇은 페이지를 만들지 않고도 다양한 안벽 레이아웃을 지원합니다.
• 설치 및 시스템 인터페이스
• 고무 셀은 안벽 구조물과 전면 패널 사이에 설치됩니다. 고무 본체가 간섭 없이 확장 및 변형될 수 있도록 충분한 방사형 및 가장자리 간격이 제공되어야 합니다. 다중 유닛 구성의 경우, 압축 주기 동안 인접한 펜더나 패널 구조물이 서로 간섭하지 않도록 간격을 유지해야 합니다.
• 새로운 철근 콘크리트 안벽의 경우, 설정 템플릿을 사용하여 매립형 앵커를 설치할 수 있습니다. 기존 구조물의 경우, 구조 검증 후 적합한 후시공 앵커를 사용할 수 있습니다. 최종 매립, 보강, 가장자리 거리, 패널 형상, 체인 브래킷 및 체인 길이는 승인된 프로젝트 GA 및 앵커 레이아웃에 의해 결정됩니다.
