D 선박 및 해상 터미널용 고무 펠러 타입
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | DD, DC | 적용 대상: | 프레임 도크 및 선박 선체 설치 |
|---|---|---|---|
| 인증: | CCS, BV, ABS and SGS | ||
| 강조하다: | 검은 디형 고무 방현재,플랫폼 디형 고무 방현재,선박 충돌 Ｄ 펜더 |
||
제품 설명
선박 및 해양 터미널용 D형 고무 펜더
제품 개요
선박 및 해양 터미널용 D형 고무 펜더는 선박 측면, 프레임 도크 및 안벽 보호를 위한 컴팩트한 솔리드 고무 프로파일 펜더입니다. 이 제품군에는 DD 및 DC 프로파일 변형이 포함됩니다. DD 구성은 D자 모양의 외부 프로파일과 D자 모양의 내부 개구를 사용하며, DC 구성은 D자 모양의 외부 프로파일과 원형 중심 보어를 사용합니다.
공급되는 치수 범위는 약 125~500mm의 공칭 단면을 포함하며, 카탈로그 참조 길이는 1,000mm이고 프로젝트별로 더 긴 길이는 협의 후 제공 가능합니다. 공급되는 DC 성능 시리즈는 DC150부터 DC500까지 40% 설계 압축 시 반력 및 에너지 흡수 성능을 제공합니다.
빠른 사양
- 제품군: D-프로파일 솔리드 고무 펜더
- 주요 구성: DD 타입 | DC 타입 | DO-B 특수 프로파일 변형
- 카탈로그 참조 높이/폭 범위: DD/DC 프로파일의 경우 약 125~500mm
- DC 게시 성능 지점: 40% 설계 압축
- DC 게시 반력 범위: 1,000mm 참조 길이당 82~273kN
- DC 게시 에너지 범위: 1,000mm 참조 길이당 1.9~21.5kJ
- 카탈로그 성능 허용 오차: ±10%
구조 및 구성

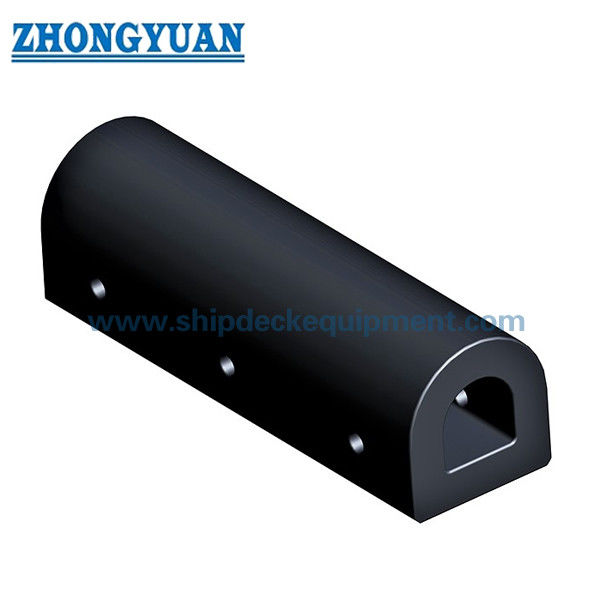

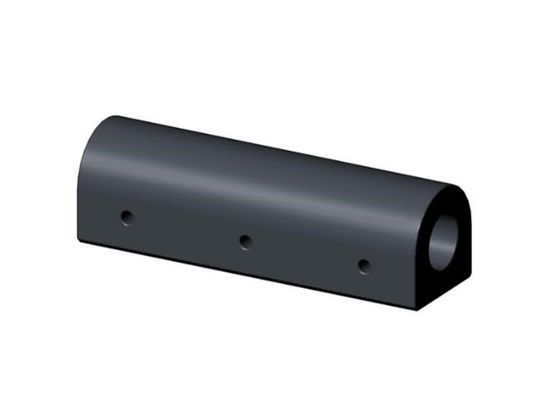

DD: D자 모양 외부 프로파일과 D자 모양 내부 개구 | DC: D자 모양 외부 프로파일과 원형 중심 보어 | DO-B: D-프로파일 제품군 내에서 별도의 치수 변형으로 공급되는 특수 개방형/아치형 프로파일.
D 및 DC 펜더는 성형 및 가황된 솔리드 고무 제품으로 취급됩니다. 이전의 일반적인 와인딩 공정 용어는 이 제품군에 사용되지 않습니다.
주요 기술 매개변수
DD / D 프로파일 – 공급 참조 치수
|
타입 |
H |
B |
L |
구멍 |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300–400 | 100–150 | 32.5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300–400 | 100–150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300–400 | 100–150 | 87.5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300–400 | 100–150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300–400 | 100–150 | 125 | 90 | 45 |
DD 타입 – 40% 압축 시 채택된 성능
다음 DD 성능 값은 다중 소스 엔지니어링 교차 확인 및 사용자 승인 후 Zhongyuan 웹사이트 카탈로그 참조로 채택됩니다. 값은 1,000mm 펜더 길이에 대해 명시됩니다. 최종 주문 수락은 합의된 프로젝트 테스트/검사 사양을 따릅니다.
|
타입 |
설계 압축 (%) |
반력 (kN/m) |
에너지 흡수 (kJ/m) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83.2 | 3.50 |
| DD200 × 1000 | 40 | 105.7 | 4.61 |
| DD250 × 1000 | 40 | 132.2 | 6.40 |
| DD300 × 1000 | 40 | 158.4 | 9.50 |
| DD350 × 1000 | 40 | 184.8 | 11.2 |
| DD400 × 1000 | 40 | 211.2 | 16.1 |
| DD500 × 1000 | 40 | 316.8 | 36.0 |
DC 타입 – 40% 압축 시 게시된 성능
|
타입 |
설계 압축 (%) |
반력 (kN) |
에너지 흡수 (kJ) |
허용 오차 |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1.9 | ±10% |
| DC200 × 1000 | 40 | 109 | 3.4 | ±10% |
| DC250 × 1000 | 40 | 136 | 5.4 | ±10% |
| DC300 × 1000 | 40 | 165 | 7.7 | ±10% |
| DC350 × 1000 | 40 | 189 | 10.5 | ±10% |
| DC400 × 1000 | 40 | 218 | 14.0 | ±10% |
| DC500 × 1000 | 40 | 273 | 21.5 | ±10% |
DO-B 특수 변형
|
타입 |
B |
B1 |
H |
d |
h |
C |
Q |
최대 L |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤2600 |
선택 및 문의 가이드
1단계 – 필요한 프로파일 확인: DD, DC 또는 DO-B (선박/도크 형상 및 교체 요구 사항에 따라).
2단계 – 단면 크기 및 총 길이 확인. 성능 기반 선택의 경우, 선택한 프로파일 및 길이가 게시된 시리즈와 일치하는 경우에만 DC 40% 표를 사용하십시오.
3단계 – 설치 도면, 고정 구멍 배열, 지지 재료 및 사용 가능한 가장자리 거리 제공.
4단계 – 작동 접촉 방향, 마모 조건, 예상 선박 이동 및 교체/호환 요구 사항 명시.
5단계 – 수량, 문서, 검사 범위 및 배송 목적지 확인.
주요 엔지니어링 장점
- 컴팩트한 D-프로파일 형상은 제한된 설치 깊이 및 선박 측면/프레임 도크 배열에 적합합니다.
- DD 및 DC 센터 개구 선택을 통해 동일한 외부 프로파일 개념을 다른 강성 및 설치 요구 사항에 맞출 수 있습니다.
- 공급되는 DC 시리즈는 설명적인 주장만 의존하는 대신 직접 표로 정리된 40% 반력 및 에너지 흡수 데이터를 제공합니다.
- 프로파일 길이 및 고정 배열은 엔지니어링 검증을 조건으로 실제 지지 구조에 맞게 조정할 수 있습니다.
설치 및 시스템 인터페이스
D-프로파일 펜더는 일반적으로 볼트 또는 프로젝트별 장착 배열을 통해 강철 또는 콘크리트 지지 구조에 고정됩니다. 최종 볼트 크기, 구멍 간격, 지지 구조, 가장자리 거리 및 국부 보강은 선택한 프로파일, 서비스 하중 및 지지 재료와 일치해야 합니다.
검사 및 문서
기본 품질 관리는 육안 검사, 치수 확인 및 고무 물리적 특성 테스트를 포함합니다. 정량화된 반력/에너지 흡수 표가 합의된 제품 사양의 일부인 경우, 정의된 테스트 조건 하에서 보장된 성능을 검증하기 위해 전체 압축 테스트를 프로젝트 ITP에 포함할 수 있습니다.
PIANC 펜더 가이드라인 2024 (MarCom WG211)는 펜더 시스템 설계, 제조 및 테스트 원칙에 대한 현재 엔지니어링 참조로 사용됩니다. 형식 승인, 제품 인증, 제3자 입회 및 선급 문서는 해당 범위가 합의되고 문서화된 경우에만 명시됩니다.
응용 분야
선박 측면 | 예인선 및 작업선 측면 보호 | 프레임 도크 | 부유식 도크 | 안벽 가장자리 | 요트/호위함 보호 | 교체 펜더 프로젝트
도면 및 사진
자주 묻는 질문
Q1: DD와 DC 펜더의 차이점은 무엇입니까? — 둘 다 D자 모양의 외부 프로파일을 사용합니다. DD는 D자 모양의 내부 개구를 사용하고, DC는 원형 중심 보어를 사용합니다.
Q2: 나열된 40% DC 성능을 모든 D-프로파일 변형에 적용할 수 있습니까? — 아니요. 별도의 성능 검증이 제공되지 않는 한 해당 DC 시리즈에 대해서만 게시된 값을 사용하십시오.
Q3: 맞춤형 길이를 공급할 수 있습니까? — 프로젝트에 대해 길이 및 고정 배열을 논의할 수 있지만, 최종 구성에 대한 성능 및 구조적 고정은 검증되어야 합니다.
