선박 및 해상 터미널에 대한 사각형 고무 펜더
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | SC | 적용 대상: | 선박측, 드라이독, 플로팅 도크, 부두측 |
|---|---|---|---|
| 인증: | CCS, BV, ABS and SGS | ||
| 강조하다: | SC 해양 고무 방현재,BV 해양 고무 방현재,OEM 선박 고무 방현재 |
||
제품 설명
선박 및 해상 터미널에 대한 사각형 고무 펜더
제품 개요
선박 및 해상 터미널을 위한 사각형 및 직사각형 고무 펠더는 두 개의 밀접하게 관련 된 고무 프로필 가족을 한 페이지에 결합하여 두 배의 얇은 내용을 피합니다.제공된 정사각형 시리즈는 소스 코드 SC를 사용합니다., 정사각형 시리즈는 SD를 사용합니다. 둘 다 선박, 건조 항구, 부동 항구 및 항구 보호용입니다.
공급된 1000mm 참조 시리즈는 150, 200, 250, 300 및 400mm 명목 구간을 포함한다.원본 문서에는 일반적인 성능 곡선이 포함되어 있지만 완전한 수치 반응 힘 / 에너지 흡수 테이블을 제공하지 않습니다., 따라서 이 페이지의 선택은 차원 및 프로젝트별 성능 검증에 기초합니다.
빠른 사양
- 제품 종류: 정사각형 / 직사각형 고무 프로필 펜더
- 공급된 시리즈: 사각형 SC 프로필.
- 명목 구간 크기: 150~400mm
- 카탈로그 참조 길이: 1,000 mm
- 제공된 테이블의 전형적인 고정 수: 1,000 mm 단위 당 3 개의 구멍
- 용도: 선박 쪽, 건조 항구, 떠 있는 항구 및 항구 쪽
- 성능 데이터: 출처 곡선 사용 가능; 신뢰할 수있는 완전한 수치 표가 제공되지 않습니다.
구조 및 구성

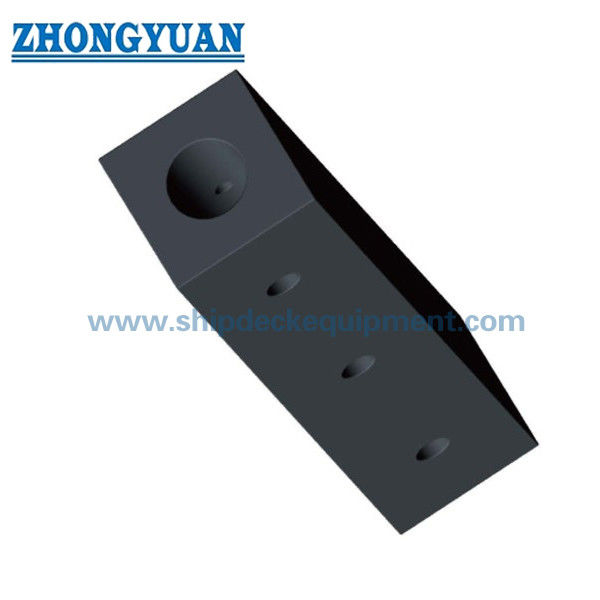

튼튼한 정사각형 / 직사각형 고무 몸체. 중앙 또는 내장 고정 기하학 제공 프로필 도면에 따라. 반복 된 볼트 위치 1,000mm 길이가 필요하면 다른 길이 / 섹션에 프로젝트 특정 확장.
소스 코드 SC 및 SD는 시리즈 참조로만 유지됩니다. 공개 페이지 이름은 별도의 Super Cell 제품군과 혼동을 방지하기 위해 설명적인 국제 프로필 이름을 사용합니다.일부 레거시 문서에서 SC를 약자로 사용하기도 합니다..
주요 기술 매개 변수
제곱 프로파일 √ 공급된 SC 시리즈
|
명목 크기 |
M |
H |
B |
L |
구멍 |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 75 | 150 | 150 | 1000 | 3 | 300~400 | 100~150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 100 | 200 | 200 | 1000 | 3 | 300~400 | 100~150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 125 | 250 | 250 | 1000 | 3 | 300~400 | 100~150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 150 | 300 | 300 | 1000 | 3 | 300~400 | 100~150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 200 | 400 | 400 | 1000 | 3 | 300~400 | 100~150 | 100 | 80 | 40 |
선택 및 조사 가이드
1단계: 교체/신축 도면이 정사각형 또는 정사각형 프로필을 요구하는지 확인합니다.
2단계 횡단선 크기, 길이, 고정 구멍 배열 및 필요한 지역 공백을 확인합니다.
3단계 지원 구조, 볼트 / 지원 배열 및 예상 접촉 방향
단계 4 수치화된 성능이 필요한 경우, 프로젝트 반응/에너지 목표를 제공하고 필요한 계산 또는 전체 규모 검증 근거를 지정하십시오.
단계 5 양, 검사/문서 적용 범위 및 배송 목적지를 확인합니다.
주요 엔지니어링 장점
- 단순한 고무 기하학은 교체 작업과 간결한 직접 장착에 적합합니다.
- 일반적인 150~400mm 구간 범위는 여러 배, 항구 및 항구 측면 보호 장치를 지원합니다.
- 정사각형과 정사각형의 변수는 복제 키워드 페이지를 만들지 않고 하나의 선택 페이지 아래에서 처리 할 수 있습니다.
- 고정 및 길이는 엔지니어링 검증에 따라 기존 지지 구조에 조정 될 수 있습니다.
설치 및 시스템 인터페이스
정사각형 및 직사각형 프로파일은 제공 된 구멍 패턴 또는 프로젝트 승인 된 변형을 사용하여 배 또는 기기 구조에 직접 고정됩니다. 최종 볼트, 지원판,가장자리 거리와 강화는 지원 재료와 설계 부하에 달려 있습니다..
검사 및 문서
기준 품질 관리에는 시각 검사, 차원 검증 및 고무의 물리적 특성을 검사하는 것이 포함됩니다.공급된 제품 재료가 신뢰할 수 있는 표기된 성능 기반을 제공하지 않는 경우 수치적 반응 힘/에너지 흡수 주장은 추가되지 않습니다..
현재 펜더 시스템 엔지니어링 가이드는 프로젝트 설계 및 테스트 논리를 위해 사용되며, 타입 승인, 제품 인증,제3자의 증언과 클래스 문서는 해당 범위가 합의되고 문서화 된 경우에만 명시됩니다..
신청서
배 옆구리, 건조함, 떠 있는 항구, 항구 가장자리, 작업용 배 기착장,
그림 & 사진
FAQ
Q1: 사각형 및 직사각형 펜더가 한 페이지에있는 이유는 무엇입니까? 제공 된 범위와 검색 의도는 강하게 겹쳐집니다; 그들을 결합하면 SC / SD 시리즈 테이블을 보존하면서 두 배의 얇은 페이지를 피합니다..
Q2: 소스 코드 SC는 슈퍼 셀과 동일합니까? No. 여기 SC는 사각형 프로필의 레거시 소스 코드입니다. 공개 URL 및 페이지 제목은 SC를 주요 식별자로 사용하지 않습니다.
Q3: 반응 및 에너지 값이 있습니까? 제공 된 문서에는 성능 곡선이 있지만 완전한 수치 표가 없습니다.정량화된 성능은 승인된 제품 계산 또는 시험 기준으로만 추가되어야 합니다..
