잠금구 / 오메가 타입 고무 펠더 배 및 항구
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | Ω | 해당되는: | 선박 줄기, 선박 측, 선박 선미, 드라이독, 플로팅 도크, 부두 쪽 |
|---|---|---|---|
| 인증: | CCS, BV, ABS and SGS | ||
| 강조하다: | 건조 도크 해양 고무 방현재,십사이드 해양 고무 방현재,보트 부두를 위한 CCS 고무 범퍼 |
||
제품 설명

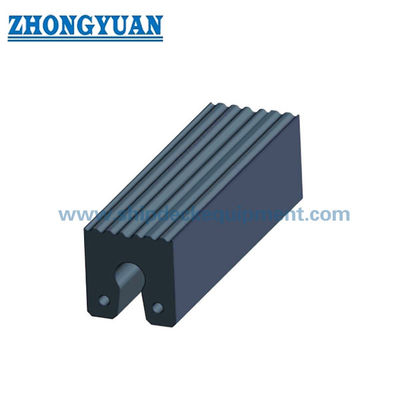

선박 및 부두용 키홀/오메가 타입 고무 펜더
제품 개요
선박 및 부두용 키홀/오메가 타입 고무 펜더는 선박의 선수, 측면 및 선미 보호뿐만 아니라 드라이독, 플로팅 독 및 안벽 설치를 위한 솔리드 고무 프로파일입니다. 제공된 Ω 시리즈 도면은 키홀 스타일의 중앙 개구부와 장착 형상을 사용하므로, 이 페이지는 제공된 오메가 명칭과 국제적으로 인정되는 키홀 검색어를 결합합니다.
제공된 시리즈는 두 가지 공칭 단면을 포함합니다: 250 × 250mm 및 300 × 300mm. 공급자는 치수 데이터를 제공하지만 검증된 수치 반력/에너지 흡수 표는 제공하지 않습니다. 따라서 성능 수치는 발명되거나 해외 키홀 모델 범위에서 복사되지 않습니다.
빠른 사양
- 제품 유형: 키홀 스타일 / 오메가 솔리드 고무 프로파일 펜더
- 제공되는 공칭 크기: 250 × 250mm | 300 × 300mm
- 제공되는 B1 치수: 150mm | 184mm
- 제공되는 고정 구멍 직경 d: 25mm | 30mm
- 제공되는 h 치수: 50mm | 60mm
- 적용 분야: 선박 선수, 측면 및 선미; 드라이독; 플로팅 독; 안벽
- 성능 발행 상태: 치수 시리즈 확인됨; 수치 반력/에너지 표 미제공
구조 및 구성
일체형 솔리드 고무 키홀 / 오메가 프로파일 | 중앙 키홀 스타일 개구부/슬롯 | 베이스에 두 개의 장착 영역 | 도면/프로젝트 요구 사항에 따른 선택적 홈 가공 접촉면.
국제 예인선 펜더 카탈로그는 밀접하게 관련된 선수/선미 프로파일 제품군에 대해 일반 용어인 “키홀 펜더”를 사용합니다. 해당 국제 명칭은 검색 의도만을 위해 사용되며, 해외 모델 코드, 고정 크기 및 성능 값은 Zhongyuan 제품 데이터로 채택되지 않습니다.
주요 기술 매개변수
|
제공되는 유형 |
B (mm) |
B1 (mm) |
H (mm) |
d (mm) |
h (mm) |
|---|---|---|---|---|---|
| 오메가 250 | 250 | 150 | 250 | 25 | 50 |
| 오메가 300 | 300 | 184 | 300 | 30 | 60 |
|
유형 |
권장 최대 단위 길이 (mm) |
고정 핀 |
평철 참조 (mm) |
최소 굽힘 반경 (mm) |
|---|---|---|---|---|
| 오메가 250 | ~ 2,000 | Ø30 | ~ 125 × 20 | ~ 600 |
| 오메가 300 | ~ 1,750–2,000 | Ø30 | ~ 150 × 20 | ~ 800 |
선택 및 문의 안내
1단계 – 설치 위치 확인: 선박 선수/선미, 측면, 선미, 드라이독, 플로팅 독 또는 안벽.
2단계 – 사용 가능한 장착 공간 및 기존 교체 형상을 고려하여 250 또는 300mm 공칭 프로파일을 선택합니다.
3단계 – 총 길이, 고정 구멍 간격, 핀/볼트 배열, 지지 구조 및 홈 가공 또는 매끄러운 접촉면이 필요한지 확인합니다.
4단계 – 정량화된 성능이 필요한 경우, 설계 접촉 하중/에너지 기준을 제공하고 필요한 계산 또는 테스트 검증을 지정합니다.
5단계 – 수량, 검사/문서 범위 및 배송지를 확인합니다.
주요 엔지니어링 장점
- 키홀 스타일 중앙 형상은 정의된 고정 영역을 갖춘 컴팩트한 선박 장착/부두 장착 프로파일을 제공합니다.
- 제공되는 두 가지 공칭 단면은 제한된 설치 깊이로 교체 및 신규 건조 배열을 지원합니다.
- 프로파일은 긴 연속 고무 접촉 스트립이 필요한 선수, 측면 또는 선미 보호 레이아웃에 사용할 수 있습니다.
- 국제 키홀 용어는 다른 공급업체의 모델 시스템을 복사하지 않고 검색 명확성을 향상시킵니다.
설치 및 시스템 인터페이스
펜더는 프로파일 고정 영역을 통해 선박 또는 부두 지지 구조에 장착됩니다. V4는 예비 선택을 위해 위에 표시된 권장 핀/평철/굽힘 반경 참조를 채택합니다. 최종 지지 간격, 고정 장치 세부 정보 및 총 단위 길이는 승인된 제품 및 설치 도면과 일치해야 합니다.
검사 및 문서
기본 품질 관리는 육안 검사, 치수 확인 및 고무 물리적 특성 테스트를 포함합니다. 제공된 제품 재료가 신뢰할 수 있는 표 형식 성능 기반을 제공하지 않는 경우 수치 반력/에너지 흡수 주장은 추가되지 않습니다.
현재 펜더 시스템 엔지니어링 지침은 프로젝트 설계 및 테스트 논리에 사용되며, 형식 승인, 제품 인증, 제3자 입회 및 선급 문서는 해당 범위가 합의되고 문서화된 경우에만 명시됩니다.
응용 분야
선박 선수 | 선박 측면 | 선박 선미 | 예인선/작업선 보호 | 드라이독 | 플로팅 독 | 안벽 보호 | 교체 프로파일 펜더
도면 및 사진
자주 묻는 질문
Q1: 오메가 타입은 모든 국제 키홀 펜더와 동일합니까? — 제공되는 단면은 키홀 스타일이므로 일반 검색 용어가 관련이 있지만, 치수 및 고정 세부 정보는 제조업체 및 프로젝트에 따라 다릅니다.
Q2: 어떤 키홀/오메가 값이 고정된 제품 치수이고 어떤 것이 설치 참조입니까? — Ω250 / Ω300 B, B1, H, d 및 h 값은 제공된 제품 데이터에서 나옵니다. V4는 승인된 주문 도면에 따라 설치 선택을 위해 권장 최대 길이, 고정 핀, 평철 및 최소 굽힘 반경 참조를 별도로 채택합니다.
Q3: 프로파일을 선수 주위로 구부릴 수 있습니까? — 곡선 설치가 가능할 수 있지만, 선택한 단면 및 길이에 대해 최소 반경, 중간 지지 및 고정 배열을 확인해야 합니다.
