GD / 윙 타입 고무 펜더 (선박 계류장 및 해상 터미널용)
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Zhongyuan Marine Equipmen |
| 인증: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| 모델 번호: | 표준 또는 맞춤형 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Based on quotation |
| 포장 세부 사항: | 표준 팔레트 또는 맞춤형 포장 수출 |
| 배달 시간: | 프로젝트 요구 사항에 따라 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 프로젝트 요구사항에 따른 맞춤형 생산 |
|
상세 정보 |
|||
| 유형: | GD | 해당되는: | 프레임 터미널 |
|---|---|---|---|
| 인증: | CCS, BV, ABS and SGS | ||
| 강조하다: | CCS GD 유형 고무 펜더,GD 유형 고무 펜더,플랫폼을 위한 GD 고무 방현재 |
||
제품 설명

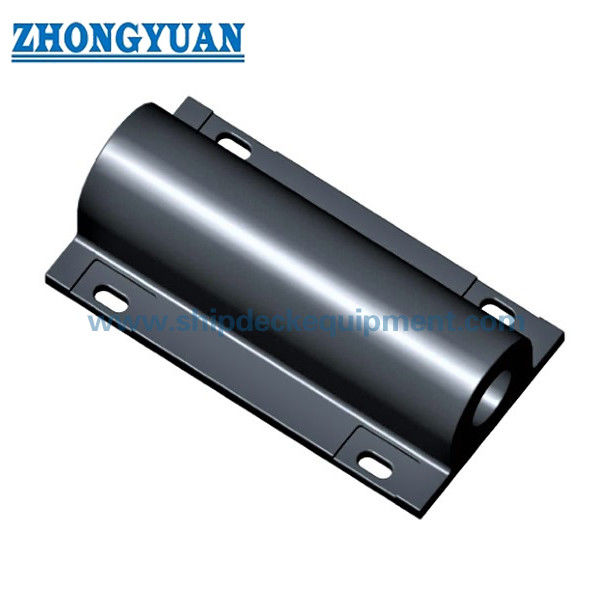

GD / 윙 타입 고무 펜더 (프레임 도크 및 해양 터미널용)
제품 개요
GD / 윙 타입 고무 펜더 (프레임 도크 및 해양 터미널용)는 280mm 및 300mm의 두 가지 표준 단면 높이와 1,000mm에서 2,500mm까지의 카탈로그 길이로 제공되는 고정형 솔리드 고무 프로파일 펜더입니다. 이 프로파일은 비교적 넓은 장착 면적과 반복 가능한 직접 고정 배열이 필요한 프레임 도크 및 선석 측면에 사용됩니다.
제공된 성능 표는 50% 설계 압축 시의 반력 및 에너지 흡수량을 나타냅니다. 각 단면 높이에 대해 반력 및 에너지는 카탈로그 길이에 비례하여 증가하므로, 사용 가능한 선석 공간과 필요한 펜더 용량을 쉽게 맞출 수 있습니다.
빠른 사양
- 제품 유형: GD / 윙 프로파일 솔리드 고무 펜더
- 표준 단면 높이: 280mm | 300mm
- 카탈로그 단위 길이: 1,000 | 1,500 | 2,000 | 2,500 mm
- 게시된 성능 지점: 50% 설계 압축
- 반응 범위: 제공된 시리즈 전반에 걸쳐 371~1,102.5 kN
- 에너지 흡수 범위: 제공된 시리즈 전반에 걸쳐 14~44 kJ
- 카탈로그 성능 허용 오차: ±10%
구조 및 구성
윙 프로파일 고무 본체 | 넓은 후면 | 길이에 따른 다중 고정 위치 | 프레임 도크 / 선석 지지 구조물에 직접 장착 | H280 및 H300 단면 계열 제공.
주요 기술 매개변수
제공된 시리즈 – 주요 치수
|
유형 |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
50% 압축 시 게시된 성능
|
유형 |
설계 압축 (%) |
반력 (kN) |
에너지 흡수 (kJ) |
허용 오차 |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10% |
| GD280 × 1500 | 50 | 557 | 21 | ±10% |
| GD280 × 2000 | 50 | 742 | 28 | ±10% |
| GD280 × 2500 | 50 | 927.5 | 35 | ±10% |
| GD300 × 1000 | 50 | 441 | 17.6 | ±10% |
| GD300 × 1500 | 50 | 661.5 | 26.4 | ±10% |
| GD300 × 2000 | 50 | 882 | 35.2 | ±10% |
| GD300 × 2500 | 50 | 1102.5 | 44 | ±10% |
선택 및 문의 가이드
1단계 – 필요한 단면 계열 확인: 기존 도면, 사용 가능한 깊이 및 성능 목표에 따라 GD280 또는 GD300 선택.
2단계 – 게시된 50% 반력/에너지 값을 사용하여 1,000mm에서 2,500mm까지 단위 길이 선택.
3단계 – 초기 GD280 크기에 괄호 안에 대안 값이 표시된 경우 정확한 치수 변형 확인.
4단계 – 하드웨어 선택을 위해 프레임 도크 / 선석 지지 도면, 고정 구멍 배열, 후면 구조 및 부식 환경 제공.
5단계 – 수량, 검사/시험 요구 사항, 문서 및 배송 목적지 확인.
주요 엔지니어링 장점
- 두 가지 표준 단면 높이와 네 가지 카탈로그 길이는 컴팩트한 선택 매트릭스를 제공합니다.
- 게시된 50% 반력 및 에너지 값은 각 단면 계열 내에서 펜더 길이에 따라 일관되게 조정됩니다.
- 넓은 윙 프로파일은 프레임 도크 및 선석 측면 배열에 안정적인 직접 장착 인터페이스를 제공합니다.
- 간단한 일체형 고무 구조는 전면 패널 펜더 시스템에 비해 시스템 구성 요소 수를 줄입니다.
설치 및 시스템 인터페이스
GD / 윙 펜더는 지지 프레임, 도크 또는 선석 구조물에 직접 고정됩니다. 최종 볼트, 와셔, 후면 플레이트, 가장자리 거리 및 국부 지지 세부 사항은 프로젝트 하중 및 지지 재료에서 선택됩니다. 제공된 GD280 소스에 표시된 대안 치수 값은 고정 하드웨어 일정이 게시되기 전에 승인된 도면에 연결되어야 합니다.
검사 및 문서
기본 품질 관리는 육안 검사, 치수 확인 및 고무 물리적 특성 테스트를 포함합니다. 정량화된 반력/에너지 흡수 표가 합의된 제품 사양의 일부인 경우, 정의된 테스트 조건 하에서 보장된 성능을 확인하기 위해 전체 압축 테스트를 프로젝트 ITP에 포함할 수 있습니다.
PIANC 펜더 가이드라인 2024 (MarCom WG211)는 펜더 시스템 설계, 제조 및 테스트 원칙에 대한 현재 엔지니어링 참조로 사용됩니다. 형식 승인, 제품 인증, 제3자 입회 및 선급 문서는 해당 범위가 합의되고 문서화된 경우에만 명시됩니다.
응용 분야
프레임 도크 | 해양 터미널 | 부두 측면 보호 | 선박 측면 보호 | 부유식 도크 | 교체 프로파일 펜더 설치
도면 및 사진
자주 묻는 질문
Q1: 50% 값은 무엇을 의미합니까? — 카탈로그 반력 및 에너지 흡수 값이 명시된 공급 설계 압축 지점입니다.
Q2: GD280과 GD300은 어떻게 비교해야 합니까? — 제공된 성능 표를 사용하여 사용 가능한 설치 깊이, 선택된 단위 길이, 필요한 에너지 흡수 및 허용 가능한 반력을 비교하십시오.
Q3: 괄호 안의 GD280 치수는 두 번째 표준 등급입니까? — 소스에는 대안 치수 값이 표시되지만 정확한 변형 매핑은 정의하지 않습니다. 고정 구성을 게시하기 전에 승인된 도면을 사용하십시오.
