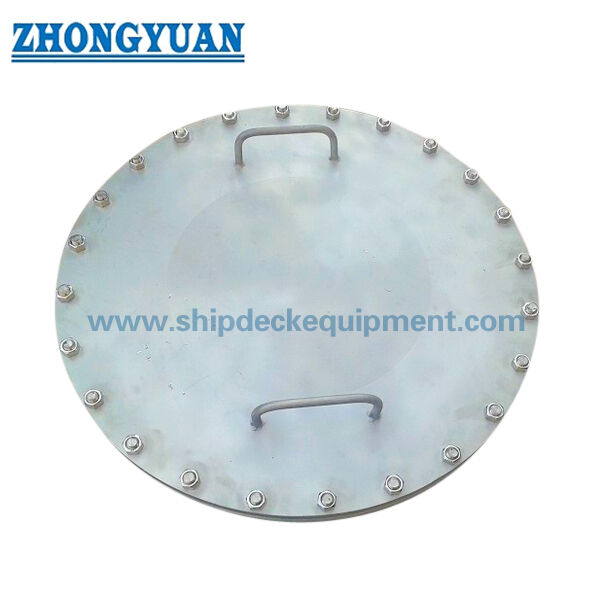

GB 11628 타입 C 플러시 멀티볼트 선박 맨홀 커버 | 450 & 600 mm 청소 접근

GB 11628 타입 C 플러시 멀티 볼트 해양 덩어리 커버 450 & 600mm 클리아웃 액세스

제품 개요

GB 11628 타입 C 플러시 멀티 볼트 해상 갱도 덮개는 철강 선박 구조의 방수성 또는 기름성 열을 위한 둥근, 저 프로필의 볼트 접근 폐쇄입니다. 그것은 탱크 상단에 배치 될 수 있습니다.갑판, 방벽, 래치 커버 패널, 빈 공간 경계 또는 승인 된 용기 도면이 힌딩 액세스 래치 대신 제거 가능한 커버를 요구하는 지정 된 클리너아웃 오프닝.

집합은 커버 플레이트, 용접 된 장착 또는 좌석 반지, 연속 가스켓, 스톱 또는 볼트, 윙어 및 견과류로 구성됩니다.여러 M20 고정 장치가 원형 밀폐 표면 주위의 밀착을 분배합니다.올바른 선택은 기존의 C형 차원, 설치 경계, 설계 액체 머리 또는 압력, 판 두께, 가스켓 호환성, 고정 재료,주변 강화, 그리고 필요한 검사 범위.

빠른 사양

• 제품 종류: C형 둥근 빨래형 다중 볼트 덩어리 덮개 → 낮은 프로파일 갑판 또는 방벽 배열로 제거 할 수있는 청소 또는 검사 접근을 제공합니다.
• 레거시 표준: GB 11628-1989 → 이전 중국형 C 지명을 구체적으로 식별하는 교체, 수리 또는 프로젝트 도면에 적합합니다.
• 현재 표준 참조: GB/T 43383-2023 / ISO 5894:2018 →는 새로운 프로젝트에서 확인되어야 합니다. 기존의 C형 설계와 차원 상호 교환성이 가정되지 않습니다.
• 명목 열 크기: 450 mm 및 600 mm → 접근 목적, 인원 또는 청소 도구의 공백, 용기 배치에 따라 선택하십시오.
• 장착 반지 외부 지름 D1: 620 mm 또는 770 mm → 필요한 구조 공간, 용접 둘레 및 인근 경직 물질 클리어런스를 결정합니다.
• 커버 플레이트 두께 s: D450의 4-12mm 및 D600의 6-14mm → 최종 두께는 표준 지정 및 승인된 경계 부하를 준수합니다.
• 고정 장치: D450에 20 개의 볼트 또는 D600에 26 개의 볼트와 함께 M20는 분산 된 가스켓 압축을 제공하며 제어 된 끈을 필요로합니다.
• 기준 질량: 32.03-79.192 kg → 취급 및 화물 계획에 유용; 실제 질량은 재료, 하드웨어 및 최종 도면에 달려 있습니다.

주요 기술 매개 변수

선택 및 조사 가이드

1단계주문이 GB 11628-1989 C형 대체품인지 GB/T 43383-2023, ISO 5894을 요구하는 새로운 프로젝트인지 확인합니다.2018, 조선소 표준 또는 분류 승인 도면.

2단계명목 열 D450 또는 D600, 덮개 두께, 장착 반지 지름, 사용 가능한 설치 껍질, 그리고 덮개가 빨라지고, 내장되어, 표면에 장착되거나 낮은 프로필만 있어야 하는지를 확인합니다.

단계 3:정확한 설치 위치: 탱크 상단, 상층 갑판, 방벽, 주요 래치 커버 패널, 빈 공간, 화물 공간 정화 구멍 또는 다른 경계.서비스 액체 및 설계 액체 머리와 압력.

단계 4:커버, 좌석 반지, 스터드/볼트, 견과류, 세척기 및 밀착 재료 확인. 탄소 강철에 스테인레스 하드웨어의 경우 필요한 격리 및 경화 제어 방법을 확인합니다.

단계 5:표면 준비, 코팅 또는 롤링 요구 사항, 밀폐의 호환성, 볼트 강화 절차, 누출 테스트 방법, 재료 추적성 및 클래스 조사 범위를 확인합니다.

단계 6:양, 배의 종류, 설치 도면, 기존 표면 사진 및 교체 작업의 차원, 배송 목적지 및 필요한 배송 시간

구조

둥근 덮개판. 웰딩된 장착장이나 좌석 반지. 연속 밀폐 봉쇄장. M20 스터드나 볼트. 견과류와 롤러. 그림에 따라 선택적으로 들어올릴 수 있는 기능이나 핸들링 기능.닦는또는 프로젝트 코팅

밀폐, 고정 및 설치 의 장점

• 원형 복수 볼트 배열은 밀착체 주위를 클램핑 힘을 분배하고 한 개 또는 두 개의 지역 고정 포인트에 대한 의존도를 줄입니다.
• 플러시 또는 낮은 프로파일 조치는 열기 위의 화물 취급, 청소, 걸음길 또는 장비에 대한 간섭을 최소화합니다.견과류와 톱니의 실제 튀김은 도면에 확인되어야 합니다..
• 제거 가능한 덮개는 힌지 클리어를 추가하지 않고 탱크 청소, 검사, 잔해 제거 또는 유지 보수를 위해 명목 열로 완전히 액세스 할 수 있습니다.
• 밀폐면, 밀폐구 또는 착륙 지역 및 장착 반지 평면성은 용접 및 최종 강화 후 지속적인 밀폐 접촉을 지원하도록 제어됩니다.
• 용접 반지는 주변 갑판, 탱크 상단, 방벽 또는 래치 덮개 구조로 경계 압력과 지역 처리 부하를 전송합니다.인근 강화는 여전히 배 설계자의 책임이.
• 개별 고정 장치 는 서비스 도중 검사 되고 교체 될 수 있다. 교차 패턴 긴장 순서는 더 균일 한 가스켓 압축을 개발 하는 데 도움이 되며 승인 된 절차 를 따라야 한다.
• 재료 조합은 확인 된 가스켓 호환성 및 부식 제어 요구 사항에 따라 바닷물, 담수, 석유, 화물 잔류 또는 기상 노출에 선택 될 수 있습니다.

사용자 지정 속성

• 표준: GB 11628-1989 유형 C → 특정 교체 또는 수리 프로젝트에 대한 기존 차원 기초.
• 현재 참조: GB/T 43383-2023 / ISO 5894:2018 → 새로운 프로젝트 표준 검토를 위해 사용; 직접적인 차원 상호 교환성을 가정하지 마십시오.
• 개척 크기: D450 / D600 mm → 접근 의무 및 승인 된 용기 배열에 따라 선택하십시오.
• 장착 반지 지름: D1 620 / 770 mm → 주변 판 면적, 용접 접근 및 경직자 클리어먼트를 확인합니다.
• 커버 플레이트 두께: 제공된 범위에서 4-14mm → 적용 가능한 크기 라인 및 승인된 도면에서만 선택하십시오.
• 고정장치: M20, 20개 또는 26개 → 재료 등급, 가닥 형태, 스톱 길이, 세척기 유형 및 가착 요구 사항은 확인되어야 합니다.
• 커버 및 반지 재료: 가벼운 철강 또는 스테인레스 스틸 → 프로젝트 요구 사항에 따라 정확한 등급 및 용접 절차.
• 가스켓: Buna-N, 네오프렌 또는 프로젝트 지정 재료 → 선택은 석유, 바닷물, 민물, 화물 잔류, 온도 및 청소 화학 물질에 달려 있습니다.
• 표면 처리: Sa 2 1⁄2 폭발 청소 + 에포시 상점 프라이머, 가루화, 롤링 또는 프로젝트 시스템 → 설치 용접 및 최종 용기 코팅과의 호환성이 확인되어야합니다.
• 밀도 및 인증 범위: 승인된 ITP 및 프로젝트 요구 사항에 따라 → 요청에 따라 제공되며 클래스 승인 또는 조사 참여에 따라 제공됩니다.

어떻게 작동 합니까?

Cover is positioned over the welded seat ring → Gasket contacts the continuous sealing face → M20 fasteners are tightened in a cross pattern → Distributed compression closes the water or oil leakage path → Fasteners are removed when cleanout or inspection access is required

신청서

Tank-top access | Upper-deck inspection opening | Steel bulkhead manhole | Hatch-cover cleanout opening | Grain or dry-cargo cleaning access | Void-space inspection | Ballast or service tank access subject to approved pressure | General cargo vessels | Bulk carriers | Tankers | Workboats | Repair and replacement projects

인증 및 장점

재료 인증서, 차원 검사, 용접 기록, 코팅 기록, 밀도 테스트 문서 및 분류 검사 프로젝트 요구 사항에 따라 정리 할 수 있습니다.승인된 도면, 그리고 합의 된 조사 범위.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

그림 & 사진

FAQ

Q1:GB 11628-1989는 여전히 새로운 해상 매너홀 커버에 대한 현재 표준입니까?

A1:아니요. 기존 표준이며 기존 용기, 수리 도면 또는 교체 주문에서 GB 11628 타입 C가 특별히 요구될 때 관련성을 유지합니다.새로운 프로젝트는 생산 전에 현재 표준 또는 승인 된 조선소 도면을 확인해야합니다..

Q2:"플러시"는 주변 판 위에 볼트나 견과류가 튀어나오지 않는다는 뜻인가요?

A2:자동적으로 아닙니다. C형은 낮은 프로필 또는 플러시 마운트 된 볼트 배열이지만 최종 투영은 좌석 반지 세부 사항, 덮개 구석, 스톱 길이, 견과류 배열,설치 도면요구되는 완성 수준은 조사에 명시되어야 합니다.

Q3:이 커버는 모든 탱크나 압력 경계에서 사용할 수 있나요?

A3:그것은 보일러 또는 압력 용기에 대한 것이 아니라 선박의 방수 또는 기름 밀착 된 갱도 응용을위한 것입니다. 탱크 서비스, 액체 머리, 시험 압력, 재료, 가스켓, 판 두께,주변 구조, 그리고 실제 설비에 대한 클래스 승인을 확인해야 합니다.
