ISO 5488 고정 플랫폼을 가진 단층 알루미늄 숙박 사다리

ISO 5488 고정 플랫폼을 가진 단층 알루미늄 숙박 사다리

제품 개요

ISO 5488 단발 알루미늄 숙박 사다리 고정 플랫폼은 승무원, 조종사,그리고 상선용 승무원사다리의 몸은 알루미늄으로 제조되어 취급 무게를 줄이고, 지원 플랫폼, 대비트, 돌기 장치, 스토웨이 배열,기단 인터페이스가 배의 측면 배열과 승인된 일반 배열 도면에 따라 구성됩니다..

이 시스템은 정상적인 숙박 접근을 위해 제공되거나 파일럿 전송 조합 장치의 숙박 계단 요소로 제공 될 수 있습니다.파일럿-이전용은 배의 도심 및 트림 범위를 확인해야 합니다., 접근 높이, 사다리 각도, 낮은 플랫폼 위치, 조종사-사다리 인터페이스, 선박 측 고정 방법, 행정 또는 클래스 승인. 사다리 윙은 배치, 복구,그리고 계단을 설치하매; 그것은 기계적 조종 승강기가 아니며 인원을 들어 올리는 것이 아닙니다.

빠른 사양

• 표준 기준: ISO 5488:2015 →는 여객선을 제외한 상선에서의 숙박 사다리에 대한 설계 및 시험 요구 사항을 다루고 있습니다.
• 구성: 고정된 플랫폼과 함께 단일 비행 알루미늄 사다리 → 완전한 배열은 상부 및 하부 플랫폼, 대비트, 회전 장치, 저장 잠금 장치, 레인, 안전 네트워크,그리고 사다리 린치.
• 명목 길이는 3.6m에서 18m로 0.6m 증가 → 제공된 모델 테이블은 3.6m에서 15.6m를 포함합니다. 더 긴 길이는 프로젝트 확인이 필요합니다.
• 맑은 사다리 너비: 600mm → 표준 선박 접근에 적합하며 조종사와 이송 조합 장치에 사용되는 최소 너비와 일치합니다.
• 작동 각도: 명시된 숙소 계단 설계 기초에 있어서는 최대 55°; 파일럿 전송 조합 장치의 일부로 사용될 경우 최대 45°.
• 계단 배열: 18m를 초과하지 않는 명목 길이의 300mm의 스리프 방지 고정 아크 계단 → 더 긴 계단 계단 및 승인 도면으로 확인되는 세부 기하학.
• 손잡이와 기둥: 손잡이 높이는 1,000mm 이하이고 기둥 간격은 1,500mm 이하 → 접이거나 벗겨낼 수 있는 배열은 컴팩트한 기둥을 지원합니다.
• 드라이브 옵션: 공기, 전기, 폭발 보호 전기 또는 수동 린치 → 선택은 선박의 전력, 위험 지역 요구 사항, 운영 속도 및 승인 범위에 달려 있습니다.

주요 기술 매개 변수

선택 및 조사 가이드

1단계의도된 서비스를 확인합니다: 일반적인 선박 숙박 접근, 승무원 접근 또는 조종사 전송 조합 장치의 숙박 계단 구성 요소.

2단계배의 종류, 자유 보드 및 접근 높이 범위, 운영 수심 및 트림, 필요한 사다리의 명목 길이, 계단 수, 최대 작업 각도 및 사용할 수 있는 스토킹 앙벨로

단계 3:고정 플랫폼 배열, 상부 및 하부 착륙 위치, 배 옆 고정 또는 구부리기 방법, 돌림 및 회전 배열을 확인합니다.그리고 조종사 계단 인터페이스 또는 트랩도어 플랫폼이 필요한지.

단계 4:알루미늄 사다리 및 철근 지원에 대한 재료 등급을 확인하고, 서로 다른 금속 사이의 부식 격리 세부 사항, 고화화 요구 사항, 철강 코팅 시스템, 레인 유형,안전망 적용 범위.

단계 5:린치 드라이브와 제어기를 선택하십시오: 공기, 전기, 폭발 보호 전기 또는 수동; 전원 공급, 위험 지역 분류, 브레이크 및 잠금 요구 사항, 작동 속도,그리고 제어소 위치

단계 6:클래스 또는 법정 승인 범위를 확인하고, 필요한 경우 EU MED 요구 사항, 부하 테스트 목격, 양, 배달 목적지, 필요한 배달 시간 및 배측 GA 또는 설치 도면을 확인합니다.

구조

Aluminum ladder frame | Fixed anti-slip arc steps | Fixed platform arrangement | Upper and lower landing interfaces | Foldable or removable handrails | Stanchions and safety net | Davit and suspension system | Turning and stowage device | Ladder winch and wire rope | Ship-side securing arrangement

설계, 운영 및 품질 장점

• 알루미늄 사다리 보디는 선박 접근 서비스에 적합한 부식 저항 구조를 유지하면서 린치, 대비트 및 승무원이 다루는 죽은 무게를 줄입니다.
• 고정된 활발한 계단들은 승인된 작동 각도 범위에서 안정적인 미끄러지지 않는 발판을 제공하도록 배치된다. 계단 기하학과 수평 방향은 최종 승인된 설계에 따라야 한다.
• 고정된 플랫폼은 정해진 이착륙 및 이착륙 지역을 제공합니다.하부 플랫폼은 수평으로 유지되어야 하며, 승인된 작업 위치에서 선박 쪽에 고정되어야 합니다..
• 접을 수 있는 또는 떼어낼 수 있는 손잡이 는 보관 된 봉투 를 줄이고 작동 도중 보호 된 접근 을 유지 합니다.그리고 제거 할 수있는 부품은 안전한 취급과 검사를 위해 배치되어야합니다.
• 린치, 대비트, 돌기 장치, 그리고 스토웨이 잠금 제어 배포 시스템을 형성 합니다. 린치는 사다리 집합을 처리 할 뿐만 아니라 브레이킹, 유지, 제한,그리고 승인된 설계에 명시된 비상 장치.
• 알루미늄과 탄소 강철 구성 요소가 만나는 경우, 인터페이스는 적절한 격리, 밀폐, 배수 및 호환 가능한 코팅 디테일을 통해 감전적 부식 제한을 위해 설계되어야합니다.
• 품질 관리에는 재료 추적성, 알루미늄 및 강철 용접 절차 제어, 차원 검사, 용접 검사, 운영 테스트, 증명 또는 설계 부하 테스트,코팅 검사, 그리고 합의된 검사 계획에 따라 수업 증언.

사용자 지정 속성

• 표준: ISO 5488:2015 → 숙박 사다리의 설계 및 시험 기초로 사용; 정확한 구매판과 프로젝트 변경 사항이 확인되어야 합니다.
• 구성: 고정 플랫폼과 단일 비행 → 배가 연속적인 기울기 사다리 및 정의된 착륙 배치를 필요로 하는 경우에 적합합니다.
• 명목 길이: 0.6m 증차로 3.6~18m → 프리보드, 수류 범위, 작업 각도 및 저장 공간에 따라 선택하십시오. 현재 제공 된 테이블은 15.6m로 끝납니다.
• 맑은 너비: 600mm → 주요 통로 너비를 제공하며 전체 배열이 승인 된 경우 파일럿 조합 사용을 지원합니다.
• 계단 피치: 300mm에서 18m까지; 더 긴 사다리의 피치 → 계단 간격은 계단 수, 사다리의 기하학 및 안전한 발판에 영향을 미칩니다.
• 재료: 부드러운 강철 지원 부품과 알루미늄 사다리 → 최종 합금 등급, 강철 등급 및 다른 금속 격리 세부 사항은 프로젝트에 특이합니다.
• 표면 처리: 알루미늄 → 강철 지원 및 기초에 대한 아노드 산화에는 별도로 지정된 해상 코팅 또는 가연 시스템이 필요합니다.
• 윈치 드라이브: Pneumatic / 전기 / 폭발 보호 전기 / 수동 → 전력 사용량, 위험 지역 분류 및 필요한 운영 장치에 따라 선택하십시오.
• 파일럿 전송 사용: 조합 조치는 SOLAS V/23의 승인 → 적용 가능한 IMO 성능 표준, 선박측 조례 및 행정 또는 클래스 수용을 확인한 경우에만 사용됩니다.
• 인증서 적용 범위: 프로젝트별 → 제조자 문서, 클래스 인증서, EU MED 문서, 테스트 목격자 및 재료 인증서는 주문에 포함 될 때만 사용할 수 있습니다.

어떻게 작동 합니까?

잠금 잠금 잠금 잠금 잠금 잠금 잠금 잠금 잠금 잠금 잠금 잠금그리고 조종사-사다리 인터페이스가 적용되는 경우 → 책임 관리자의 감독 아래 사용 → 복구, 검사, 그리고 저장 위치에서 집합을 잠금

신청서

Merchant cargo ships | Bulk carriers | Tankers | Container ships | General cargo ships | Crew embarkation and disembarkation | Pilot transfer combination arrangements | Newbuilding and retrofit projects

인증 및 장점

인증서, 타입 승인, 법정 승인 및 검사 목격은 프로젝트 사양, 선박 깃발, 클래스 요구 사항, 신고 기관 범위,그리고 승인된 검사 계획그들은 모든 공급에 자동으로 포함되지 않습니다.

인증: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, 제작자 시험 인증서

EU MED / EC 타입 검사 문서: 필요한 경우 사용 가능하며 선택된 제품 구성, 신고기관 승인 및 주문 범위에 따라 제공됩니다.

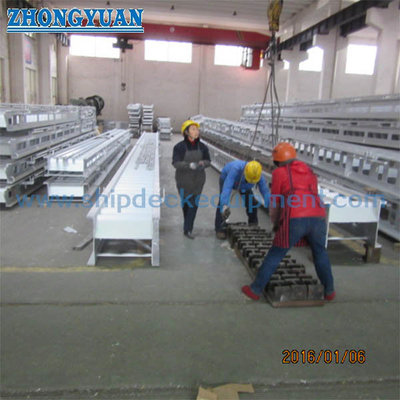

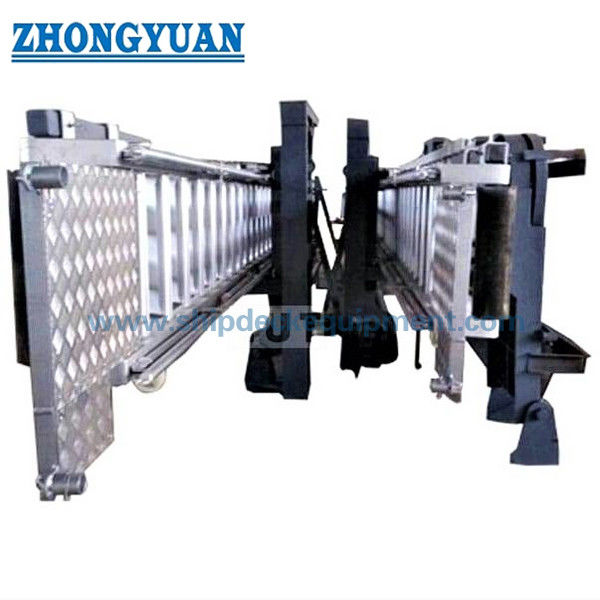

그림 & 사진

FAQ

Q1:어떻게 올바른 숙소 사다리 길이를 선택해야 합니까?

A1:배의 최대 및 최소 접근 높이, 수축 및 트림 범위, 필요한 사다리 각도, 고정 플랫폼 위치 및 매장 껍질에서 길이를 선택하십시오.파일럿과 전송 조합용, 사다리의 각도는 적용되는 45° 한도를 초과하지 않아야 하며, 배 옆의 전체 배열을 확인해야 한다.

Q2:파일럿 이송을 위해 표준 숙소 사다리를 자동으로 사용할 수 있나요?

A2:아니. 사다리는 조종사 이동 조합 장치의 일부가 될 수 있는 것은 사다리, 기판, 조종사 사다리, 고정점, 접근 경로, 배측 위치가그리고 승인 문서는 적용 가능한 SOLAS에 만족합니다., IMO, 행정 및 클래스 요구 사항.

Q3:린치를 선택하고 인증서를 얻기 위해 필요한 정보는 무엇입니까?

A3:사다리의 중량, 이동 및 저장 장치, 드라이브 유형, 전원 공급, 위험 지역 분류, 작동 속도, 브레이크 및 잠금 기능, 제어 위치철사선 배치, 계층 사회, 플래그 요구 사항, EU MED 적용 범위 및 필요한 시험 목격자.
